HVAC-potentiometer | AV-läge | 3–15 V DC-matning
Produktbeskrivning

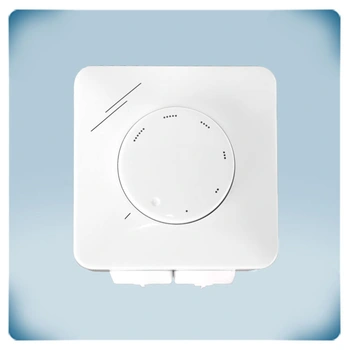

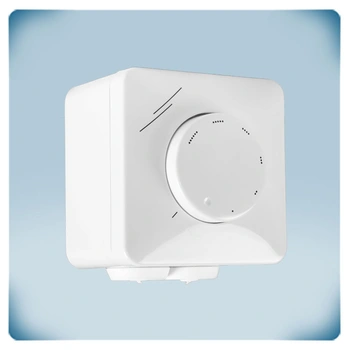

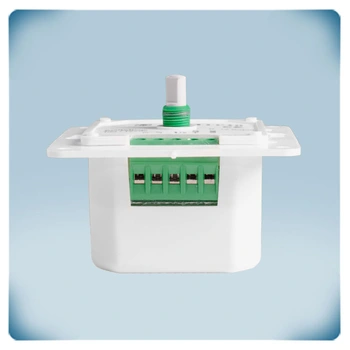

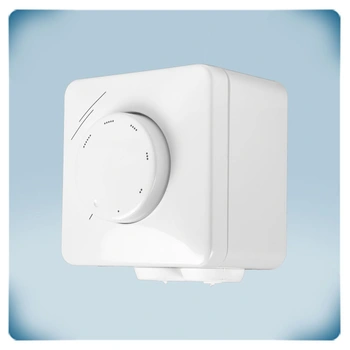

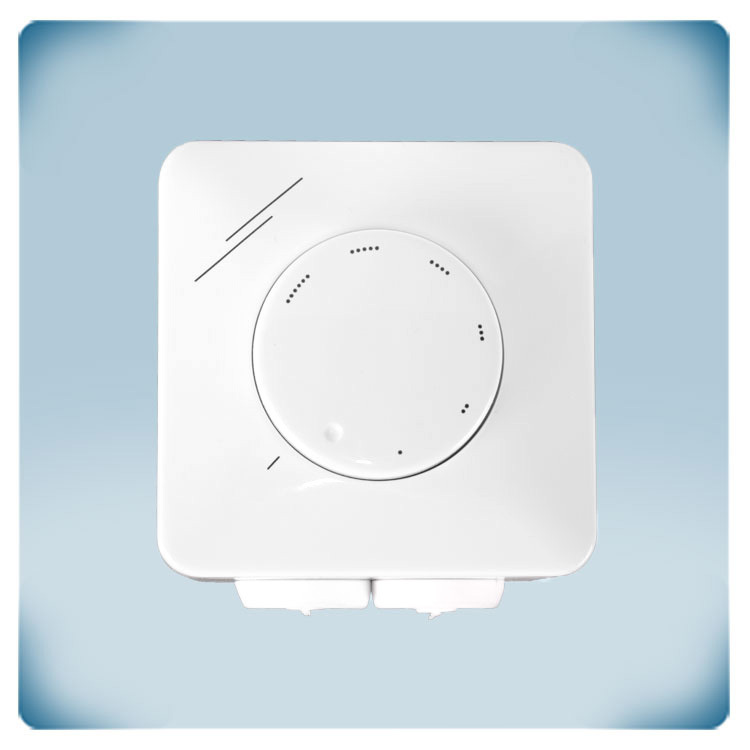

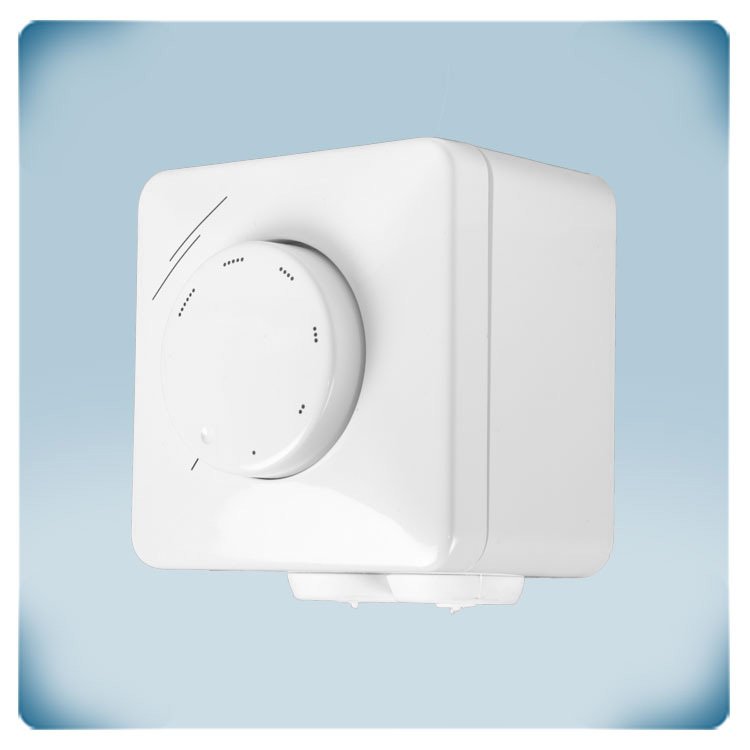

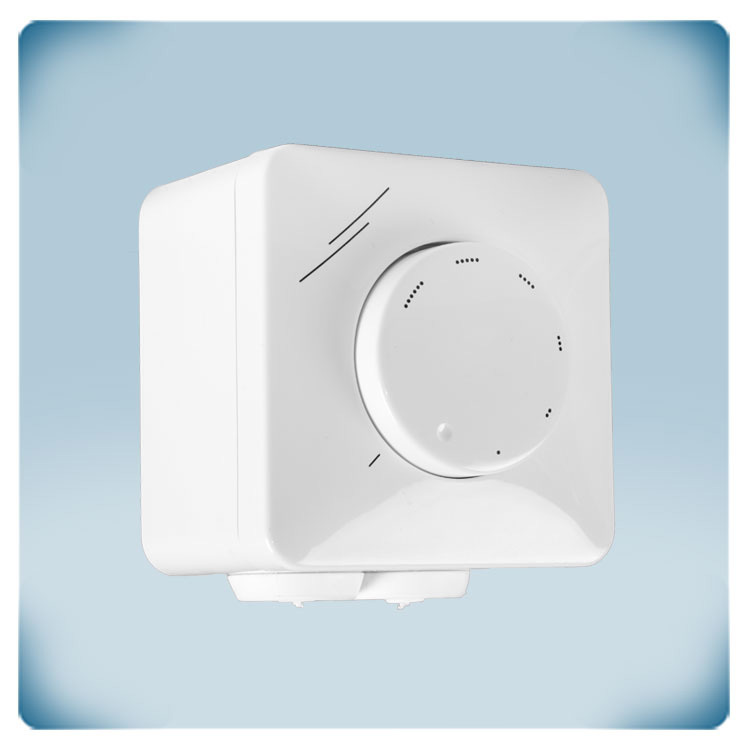

MTPND010-AT är en potentiometer för precis ventilationsstyrning som drivs med 3–15 V DC.
Den möjliggör steglös manuell reglering via ett vridreglage med ett dedikerat av-läge. Utsignalområdet kan anpassas med hjälp av interna trimrar, vilket gör det möjligt att ställa in minimivärdet mellan 10 och 70 % samt maximivärdet mellan 30 och 100 %.
Enheten är robust och har ett stänkskyddat hölje samt alternativ för infällt montage (IP44) eller utanpåliggande montage (IP54).
Ytterligare specifikationer och beskrivning
Vilken funktion har en potentiometer i ett HVAC-system?
Styrsignalen (potentiometerns utsignal) ökar eller minskar beroende på vredets läge. Denna signal kan styra EC-fläktar eller spjällmotorer direkt. Den kan även fjärrstyra varvtalsregulatorer för AC-fläktar (t.ex. Senteras serier EVS eller MVS) eller frekvensomriktare (serien FI-E). Ett praktiskt exempel är att installera potentiometern i ett vardagsrum, medan varvtalsregulatorn placeras i ett teknikrum eller elskåp. Denna lösning möjliggör smidig och effektiv styrning av ventilations- och luftkonditioneringsutrustningen.
Styrsignalen (potentiometerns utsignal) ökar eller minskar beroende på vredets läge. Denna signal kan styra EC-fläktar eller spjällmotorer direkt. Den kan även fjärrstyra varvtalsregulatorer för AC-fläktar (t.ex. Senteras serier EVS eller MVS) eller frekvensomriktare (serien FI-E). Ett praktiskt exempel är att installera potentiometern i ett vardagsrum, medan varvtalsregulatorn placeras i ett teknikrum eller elskåp. Denna lösning möjliggör smidig och effektiv styrning av ventilations- och luftkonditioneringsutrustningen.
Varför justera gränsvärdena för styrsignaler i VVS-system?
För vissa tillämpningar är det önskvärt att kunna justera styrsignalens nedre och övre gränsvärden. Detta är särskilt användbart i situationer där vissa EC-motorer eller spjällställdon inte är kompatibla med alltför låga styrsignaler. För att hantera detta kan styrsignalens nedre gräns ställas in via en inbyggd trimmer, vilket möjliggör optimal drift utan att äventyra utrustningens integritet. Omvänt krävs justeringar av styrsignalens övre gräns vid användning av överdimensionerade fläktar. Detta görs med hjälp av en trimmer för maxvärde, vilket effektivt begränsar fläktens maximala varvtal. Genom att införa dessa justerbara gränsvärden kan systemet finjusteras efter specifika krav, vilket säkerställer optimal prestanda och lång livslängd för HVAC-utrustningen.
För vissa tillämpningar är det önskvärt att kunna justera styrsignalens nedre och övre gränsvärden. Detta är särskilt användbart i situationer där vissa EC-motorer eller spjällställdon inte är kompatibla med alltför låga styrsignaler. För att hantera detta kan styrsignalens nedre gräns ställas in via en inbyggd trimmer, vilket möjliggör optimal drift utan att äventyra utrustningens integritet. Omvänt krävs justeringar av styrsignalens övre gräns vid användning av överdimensionerade fläktar. Detta görs med hjälp av en trimmer för maxvärde, vilket effektivt begränsar fläktens maximala varvtal. Genom att införa dessa justerbara gränsvärden kan systemet finjusteras efter specifika krav, vilket säkerställer optimal prestanda och lång livslängd för HVAC-utrustningen.

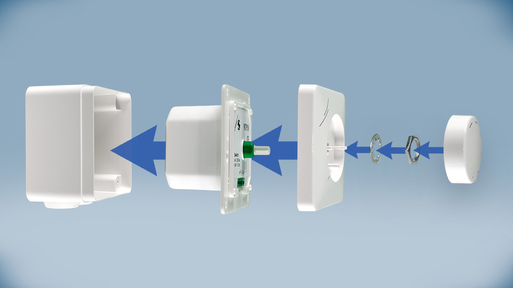

Obs: Styrsignalens minimi- och maximivärden kan justeras med hjälp av trimrarna under frontkåpan. För att komma åt dem tar du bort vredet genom att vrida det åt höger tills det lossnar. Skruva loss muttern för att kunna ta bort kåpan till det yttre höljet.
Vilka är gränserna för styrsignalen?
Detta beror på MTPND-enhetens matningsspänning. Matningsspänningen måste ligga i intervallet 3–15 V DC. Minimivärdet kan ställas in till mellan 10 och 70 % av matningsspänningen. Maximivärdet kan ställas in till mellan 30 och 100 % av matningsspänningen. Säkerställ alltid att de inställda gränserna, i kombination med matningsspänningen, ger en utsignal som uppfyller specifikationerna för den anslutna enheten. Det innebär att om matningsspänningen är 15 V DC och den övre gränsen är inställd på 100 %, måste den anslutna enheten kunna hantera en styrsignal på upp till 15 V DC.
Vad gör läget OFF?
Vad gör läget OFF?
Vridreglaget har ett AV-läge: när reglaget vrids helt moturs inaktiveras styrsignalen. När reglaget vrids medurs klickar det ur AV-läget. Styrsignalen hoppar omedelbart till sitt lägsta gränsvärde. Om en EC-fläkt är ansluten till potentiometern startar den och accelererar mot lågt varvtal. EC-fläkten kan aldrig aktiveras med ett varvtal som är lägre än det valda minimivarvtalet.
Vad gör höljet tillförlitligt?

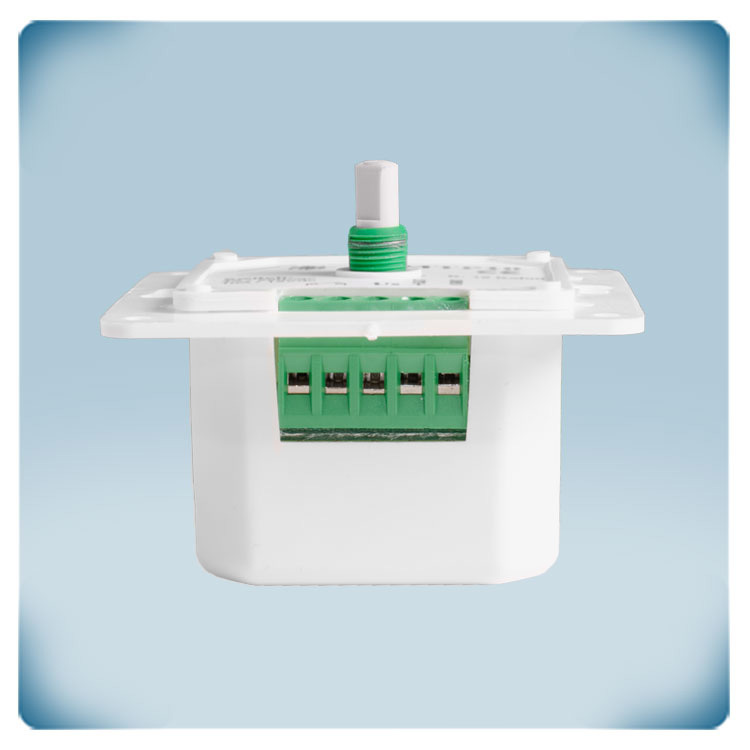

Denna potentiometer kan monteras utanpåliggande eller infällt. Monteringshålen passar perfekt till vanliga europeiska väggdosor. Höljet är tillverkat av vit ASA-plast av hög kvalitet. Materialet är UV-beständigt och slagtåligt. Kapslingsklassen är IP44 vid infälld montering och IP54 vid utanpåliggande montering. Det skyddar elektroniken mot inträngande damm, smuts och vatten vid inomhusanvändning. Höljet är lätt att rengöra med en fuktig trasa.
Vad gör höljet tillförlitligt?
Denna potentiometer kan monteras utanpåliggande eller infällt. Monteringshålen passar perfekt till vanliga europeiska väggdosor. Höljet är tillverkat av vit ASA-plast av hög kvalitet. Materialet är UV-beständigt och slagtåligt. Kapslingsklassen är IP44 vid infälld montering och IP54 vid utanpåliggande montering. Det skyddar elektroniken mot inträngande damm, smuts och vatten vid inomhusanvändning. Höljet är lätt att rengöra med en fuktig trasa.
