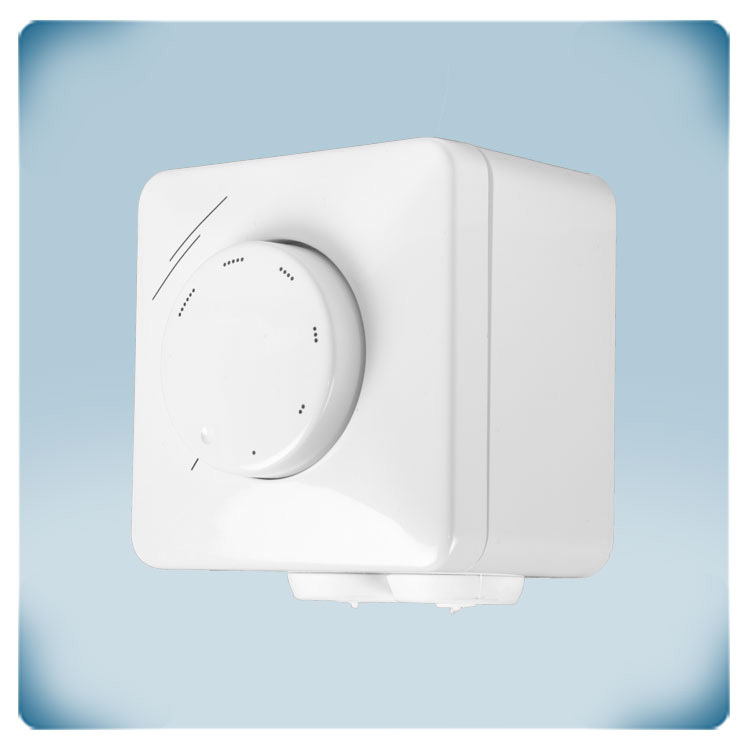

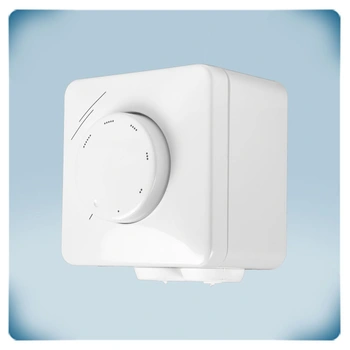

.webp "Potentiomètre")

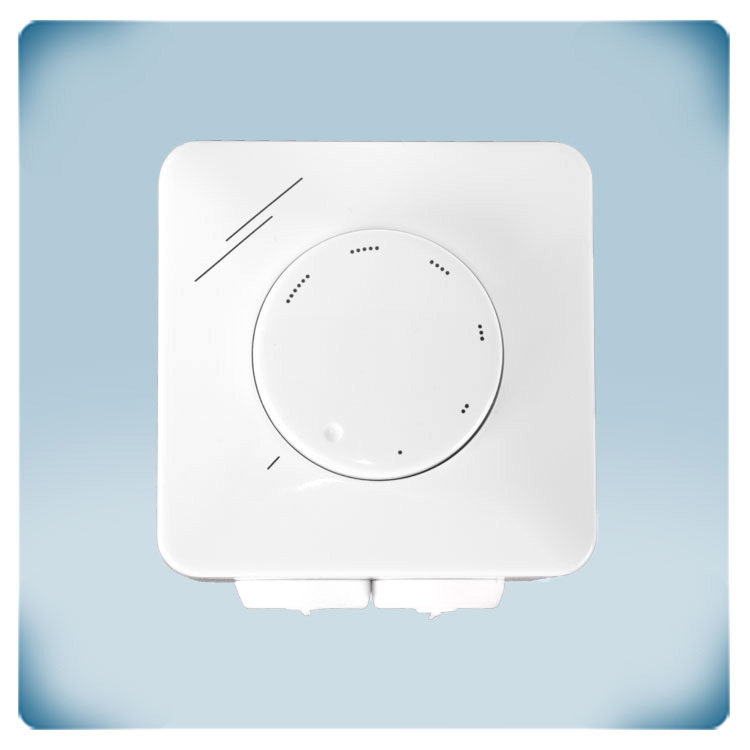

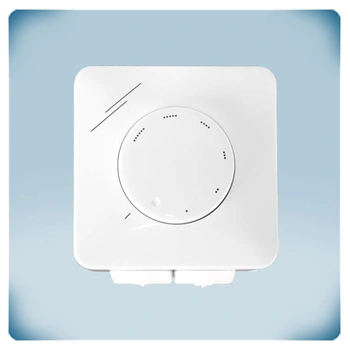

.webp "Potentiomètre de 0 à 10 volts")

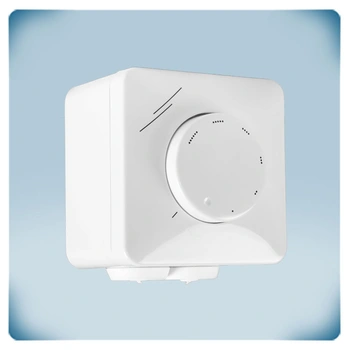

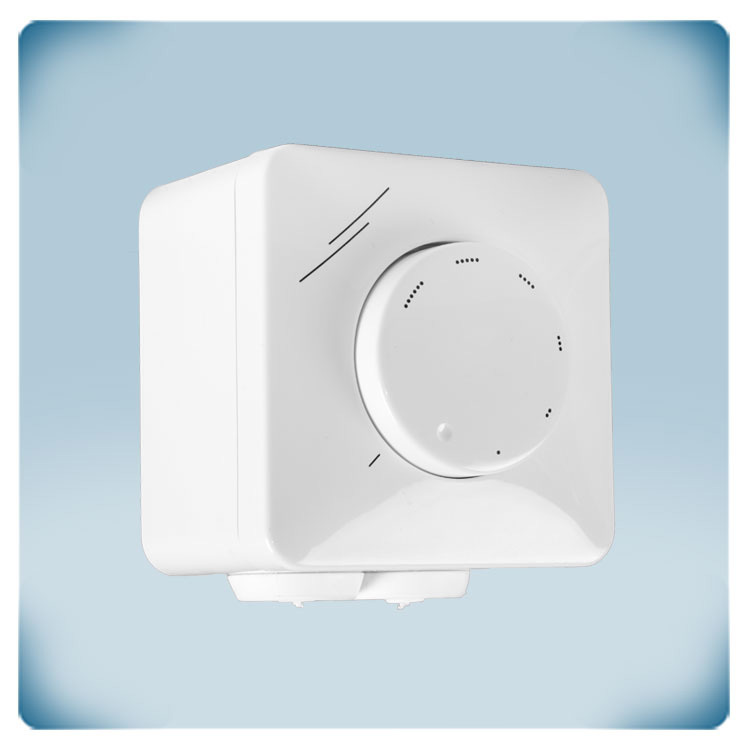

.webp "Régulateur de vitesse pour ventilateur EC")

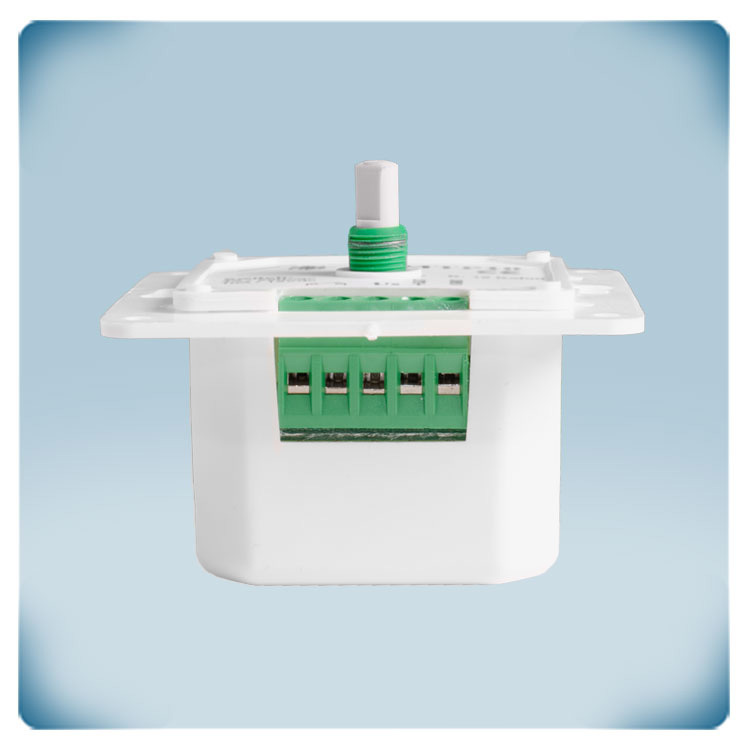

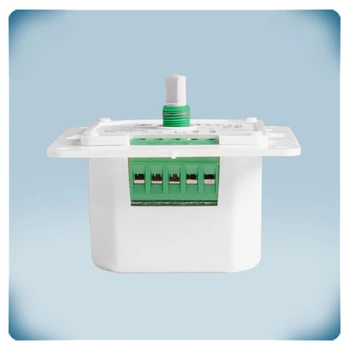

.webp "Régulateur de vitesse pour ventilateurs EC")
Potentiomètre HVAC | position OFF | alimentation 3–15 VDC
Description du produit
Le MTPND010-AT est un potentiomètre destiné à la régulation précise de la ventilation, fonctionnant avec une alimentation de 3–15 VDC.
Il permet un réglage manuel continu à l’aide d’un bouton rotatif avec une position OFF dédiée. La plage de sortie peut être personnalisée à l’aide de potentiomètres de réglage internes, permettant de définir le minimum entre 10–70 % et le maximum entre 30–100 %.
L’appareil est conçu pour être durable et dispose d’un boîtier résistant aux projections d’eau, avec possibilité de montage encastré IP44 ou de montage en saillie IP54.
Spécifications et descriptions supplémentaires
Quel est le rôle d’un potentiomètre HVAC ?
Le signal de commande (sortie du potentiomètre) augmente ou diminue en fonction de la position du bouton rotatif. Ce signal de commande peut piloter directement des ventilateurs EC ou des servomoteurs de registre. Il peut également commander à distance des régulateurs de vitesse pour ventilateurs AC (tels que les séries EVS ou MVS de Sentera) ou des variateurs de fréquence (série FI-E). Un exemple concret consiste à installer le potentiomètre dans le salon, tandis que le régulateur de vitesse se trouve dans le local technique ou l’armoire électrique. Cette configuration permet de commander les équipements HVAC de manière pratique et efficace.
Le signal de commande (sortie du potentiomètre) augmente ou diminue en fonction de la position du bouton rotatif. Ce signal de commande peut piloter directement des ventilateurs EC ou des servomoteurs de registre. Il peut également commander à distance des régulateurs de vitesse pour ventilateurs AC (tels que les séries EVS ou MVS de Sentera) ou des variateurs de fréquence (série FI-E). Un exemple concret consiste à installer le potentiomètre dans le salon, tandis que le régulateur de vitesse se trouve dans le local technique ou l’armoire électrique. Cette configuration permet de commander les équipements HVAC de manière pratique et efficace.
Pourquoi faut-il ajuster les limites du signal de commande dans les systèmes HVAC ?
Dans certaines applications, il est souhaitable de régler les limites inférieure et supérieure du signal de commande. Cela est particulièrement utile lorsque certains moteurs EC ou servomoteurs de registre ne sont pas compatibles avec des signaux de commande très faibles. Pour y remédier, la limite inférieure du signal de commande peut être réglée à l’aide d’un potentiomètre de réglage intégré, afin de garantir un fonctionnement optimal sans compromettre la durée de vie de l’équipement. À l’inverse, une limitation de la valeur maximale du signal de commande peut être nécessaire pour les ventilateurs surdimensionnés. Cette limitation s’effectue à l’aide du potentiomètre de réglage du maximum, ce qui permet de limiter la vitesse maximale du ventilateur. Grâce à ces limites réglables, le système peut être configuré avec précision en fonction des besoins, pour garantir des performances optimales et une longue durée de vie des équipements HVAC.
Dans certaines applications, il est souhaitable de régler les limites inférieure et supérieure du signal de commande. Cela est particulièrement utile lorsque certains moteurs EC ou servomoteurs de registre ne sont pas compatibles avec des signaux de commande très faibles. Pour y remédier, la limite inférieure du signal de commande peut être réglée à l’aide d’un potentiomètre de réglage intégré, afin de garantir un fonctionnement optimal sans compromettre la durée de vie de l’équipement. À l’inverse, une limitation de la valeur maximale du signal de commande peut être nécessaire pour les ventilateurs surdimensionnés. Cette limitation s’effectue à l’aide du potentiomètre de réglage du maximum, ce qui permet de limiter la vitesse maximale du ventilateur. Grâce à ces limites réglables, le système peut être configuré avec précision en fonction des besoins, pour garantir des performances optimales et une longue durée de vie des équipements HVAC.
Remarque : la valeur minimale et la valeur maximale du signal de commande peuvent être réglées à l’aide des potentiomètres de réglage situés sous le couvercle frontal. Pour y accéder, retirez le bouton en le tournant vers la droite jusqu’à ce qu’il se déboîte. Desserrez ensuite l’écrou afin de retirer le couvercle du boîtier extérieur.
Quelles sont les limites du signal de commande ?
Cela dépend de la tension d’alimentation du MTP-D. La tension d’alimentation doit être comprise entre 3 et 15 VDC. La valeur minimale peut alors être réglée entre 10 % et 70 % de la tension d’alimentation. La valeur maximale peut être réglée entre 30 % et 100 % de la tension d’alimentation. Veillez toujours à ce que les limites réglées, en combinaison avec la tension d’alimentation, produisent un signal de sortie compatible avec les spécifications de l’équipement raccordé. Cela signifie que si la tension d’alimentation est de 15 VDC et que la limite supérieure est réglée à 100 %, l’équipement raccordé doit être capable de traiter un signal de commande allant jusqu’à 15 VDC.
Quelle est la fonction de la position OFF ?
Le bouton rotatif possède une position OFF : lorsqu’il est tourné complètement dans le sens antihoraire, le signal de commande est désactivé. Lorsque le bouton est tourné dans le sens horaire, il se désengage de la position OFF. Le signal de commande passe immédiatement à la valeur minimale réglée. Si un ventilateur EC est raccordé au potentiomètre, celui-ci démarre et accélère jusqu’à la vitesse minimale réglée. Un ventilateur EC ne peut jamais être activé à une vitesse inférieure à la vitesse minimale définie.
Le bouton rotatif possède une position OFF : lorsqu’il est tourné complètement dans le sens antihoraire, le signal de commande est désactivé. Lorsque le bouton est tourné dans le sens horaire, il se désengage de la position OFF. Le signal de commande passe immédiatement à la valeur minimale réglée. Si un ventilateur EC est raccordé au potentiomètre, celui-ci démarre et accélère jusqu’à la vitesse minimale réglée. Un ventilateur EC ne peut jamais être activé à une vitesse inférieure à la vitesse minimale définie.
Qu’est-ce qui rend le boîtier fiable ?
Ce potentiomètre peut être monté en saillie ou encastré dans le mur. Les trous de fixation sont parfaitement adaptés aux boîtes d’encastrement européennes standard. Le boîtier est fabriqué en plastique ASA de haute qualité, dans une agréable couleur crème. Le matériau est résistant aux UV et aux chocs. L’indice de protection est IP44 pour le montage encastré et IP54 pour le montage en saillie. Il protège l’électronique, dans les applications intérieures, contre la pénétration de poussière, de saleté et d’eau. Le boîtier se nettoie facilement avec un chiffon humide et est simple à installer : seuls quelques outils courants sont nécessaires.
Ce potentiomètre peut être monté en saillie ou encastré dans le mur. Les trous de fixation sont parfaitement adaptés aux boîtes d’encastrement européennes standard. Le boîtier est fabriqué en plastique ASA de haute qualité, dans une agréable couleur crème. Le matériau est résistant aux UV et aux chocs. L’indice de protection est IP44 pour le montage encastré et IP54 pour le montage en saillie. Il protège l’électronique, dans les applications intérieures, contre la pénétration de poussière, de saleté et d’eau. Le boîtier se nettoie facilement avec un chiffon humide et est simple à installer : seuls quelques outils courants sont nécessaires.
