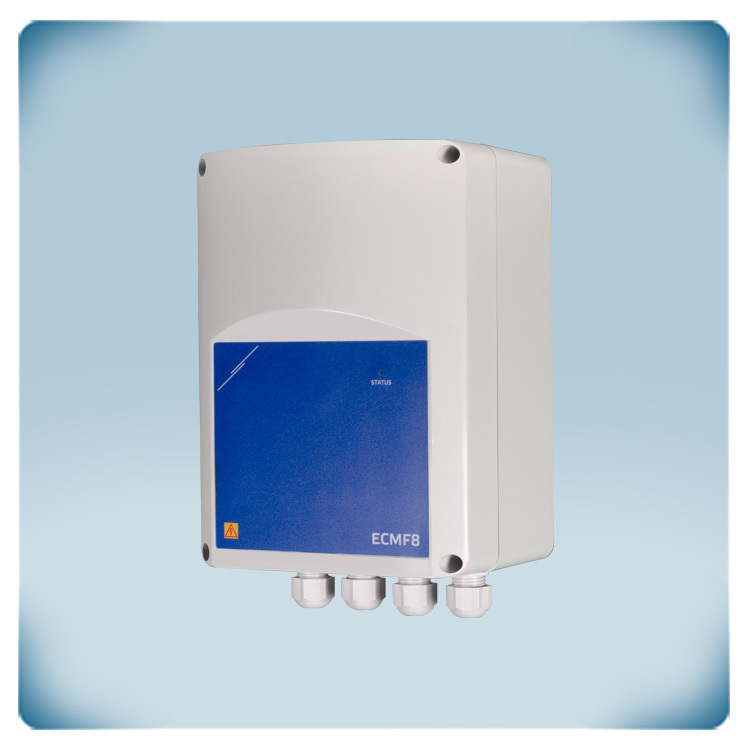

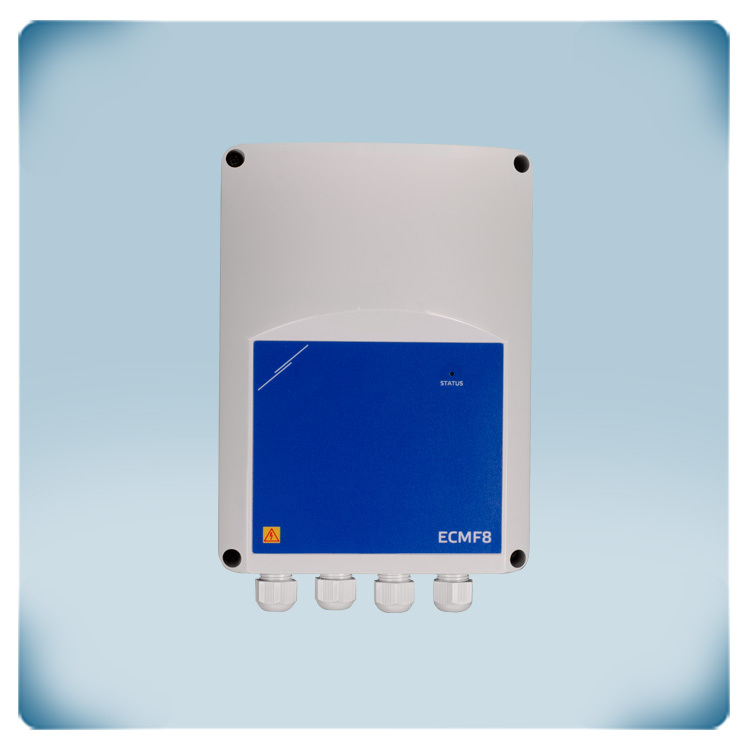

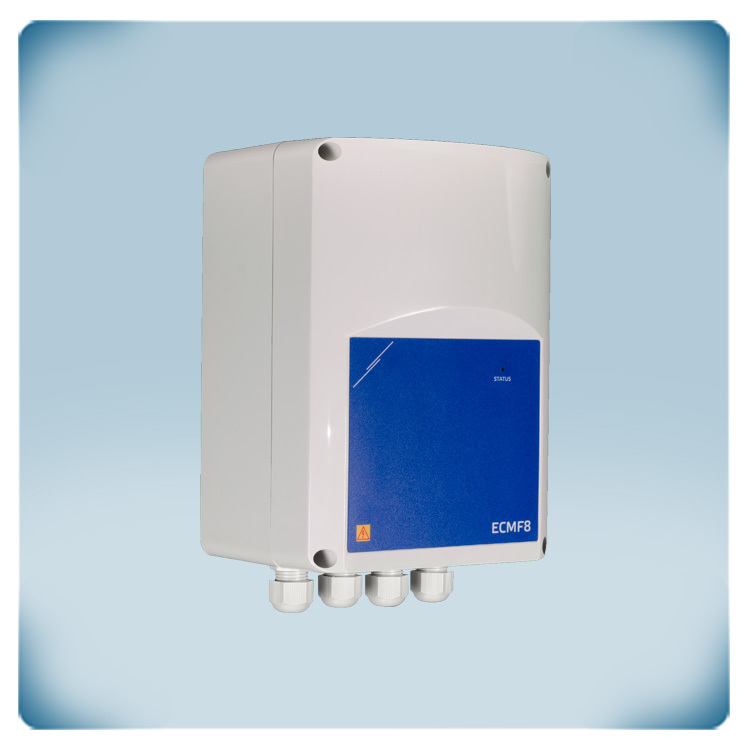

Kontroler HVAC do wentylatorów EC
Opis produktu
Sterownik HVAC z dwoma wyjściami 0-10 V do sterowania wentylatorami EC. Dwa wejścia tacho umożliwiają odbiór informacji zwrotnej od wentylatorów EC. Czujniki HVAC lub potencjometr można podłączyć poprzez komunikację Modbus RTU lub przez dwa wejścia analogowe.
Ten sterownik ma zintegrowany zasilacz 24 VDC do zasilania zewnętrznych czujników HVAC lub potencjometrów. Wymagane napięcie zasilania mieści się w zakresie 85 - 305 VAC.
Wymagane jest oprogramowanie układowe specyficzne dla aplikacji. To oprogramowanie układowe można pobrać za pośrednictwem SenteraWeb.
Do połączenia tego kontrolera z SenteraWeb wymagana jest opcjonalna bramka internetowa.
Dokumenty
Dodatkowe specyfikacje i opis
Jak pobrać i połączyć oprogramowanie kontrolera ECMF8?
Regulatory ECMF8 wymagają dedykowanego firmware’u specyficznego dla danej aplikacji. Firmware ten można pobrać za pośrednictwem platformy SenteraWeb – Twojej osobistej chmury HVAC. Jest to podstawowa wersja z serii kontrolerów, dlatego do połączenia z SenteraWeb i pobrania firmware’u wymagana jest osobna bramka internetowa. Po pobraniu firmware’u regulator może pracować samodzielnie lub pozostać połączony z SenteraWeb.
Regulatory ECMF8 wymagają dedykowanego firmware’u specyficznego dla danej aplikacji. Firmware ten można pobrać za pośrednictwem platformy SenteraWeb – Twojej osobistej chmury HVAC. Jest to podstawowa wersja z serii kontrolerów, dlatego do połączenia z SenteraWeb i pobrania firmware’u wymagana jest osobna bramka internetowa. Po pobraniu firmware’u regulator może pracować samodzielnie lub pozostać połączony z SenteraWeb.

Dlaczego warto stosować silniki EC w systemach HVAC i jak pomaga w tym ECMF8?
Znaczenie systemów HVAC wzrosło w kontekście ogrzewania i chłodzenia dużych budynków biurowych, publicznych, przemysłowych i mieszkalnych. Szybki przepływ powietrza z jednego miejsca do drugiego jest niezbędny do jednoczesnego działania systemów chłodzenia i ogrzewania. Tradycyjne silniki AC były szeroko stosowane do zapewnienia przepływu powietrza, jednak z powodu ich ograniczenia – pracy tylko z pełną mocą – coraz częściej ustępują miejsca nowoczesnym silnikom EC.
Zastąpienie silników AC silnikami EC ma sens z wielu powodów: brak buczenia i drgań, precyzyjna kontrola środowiska, niższe koszty eksploatacji i lepsza efektywność.
Regulator ECMF8 został opracowany właśnie z myślą o sterowaniu wentylatorami EC w różnych zastosowaniach.
Znaczenie systemów HVAC wzrosło w kontekście ogrzewania i chłodzenia dużych budynków biurowych, publicznych, przemysłowych i mieszkalnych. Szybki przepływ powietrza z jednego miejsca do drugiego jest niezbędny do jednoczesnego działania systemów chłodzenia i ogrzewania. Tradycyjne silniki AC były szeroko stosowane do zapewnienia przepływu powietrza, jednak z powodu ich ograniczenia – pracy tylko z pełną mocą – coraz częściej ustępują miejsca nowoczesnym silnikom EC.
Zastąpienie silników AC silnikami EC ma sens z wielu powodów: brak buczenia i drgań, precyzyjna kontrola środowiska, niższe koszty eksploatacji i lepsza efektywność.
Regulator ECMF8 został opracowany właśnie z myślą o sterowaniu wentylatorami EC w różnych zastosowaniach.
Jak łatwo załadować firmware specyficzny dla aplikacji do ECMF8?
Oferujemy ograniczoną liczbę wersji firmware’u dostosowanego do typowych zastosowań HVAC (np. sterowanie destratyfikacją z użyciem wentylatorów EC). ECMF8 może być używany do kontroli wentylacji na podstawie pomiarów czujników oraz do pracy według określonych funkcjonalności (rozwiązań) i harmonogramów (czasów pracy). Może przełączać, łączyć lub stopniować wyjścia, a także służyć jako prosty sterownik centrali wentylacyjnej lub kurtyny powietrznej.
Najpierw wybierz potrzebną funkcjonalność w zakładce „Rozwiązania” na naszej stronie internetowej, a następnie pobierz odpowiedni firmware. W razie potrzeby niektóre ustawienia można dostosować za pomocą rejestrów Modbus Holding. Programowanie nie jest wymagane!
Oferujemy ograniczoną liczbę wersji firmware’u dostosowanego do typowych zastosowań HVAC (np. sterowanie destratyfikacją z użyciem wentylatorów EC). ECMF8 może być używany do kontroli wentylacji na podstawie pomiarów czujników oraz do pracy według określonych funkcjonalności (rozwiązań) i harmonogramów (czasów pracy). Może przełączać, łączyć lub stopniować wyjścia, a także służyć jako prosty sterownik centrali wentylacyjnej lub kurtyny powietrznej.
Najpierw wybierz potrzebną funkcjonalność w zakładce „Rozwiązania” na naszej stronie internetowej, a następnie pobierz odpowiedni firmware. W razie potrzeby niektóre ustawienia można dostosować za pomocą rejestrów Modbus Holding. Programowanie nie jest wymagane!
Jak kontroler steruje wentylatorami EC i jakie oferuje opcje połączeń dla urządzeń zewnętrznych?

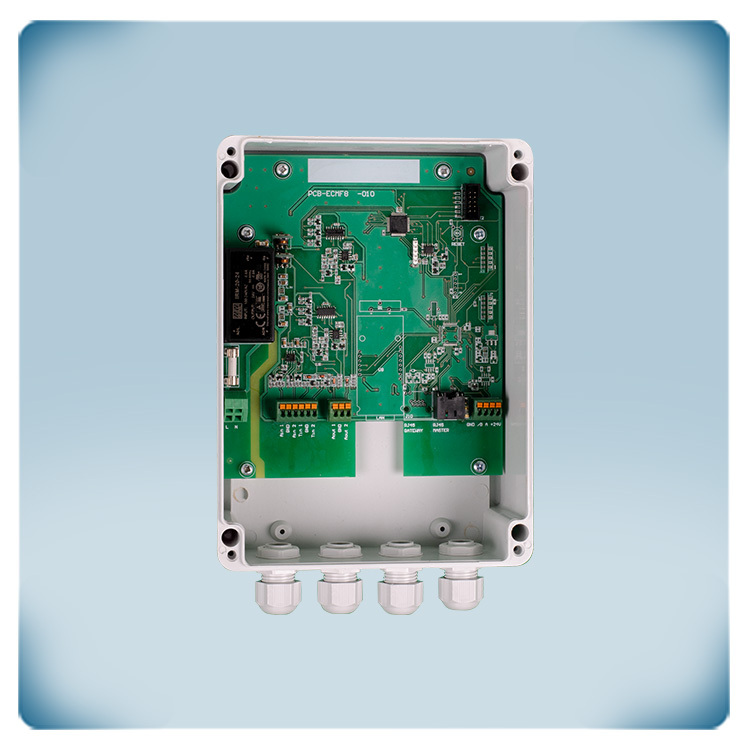

Ten kontroler posiada dwa wyjścia analogowe do sterowania wentylatorami EC. Każda wersja produktu może sterować więcej niż jednym wentylatorem EC i/lub przemiennikiem częstotliwości (VFD) przez dwa wyjścia analogowe – dlatego nazywamy je „podwójnymi”.
Dodatkowo posiada wejścia tachometryczne umożliwiające lepszą kontrolę silnika. Sygnał tacho z wentylatorów EC (jeśli dostępny) może być odczytywany w celu monitorowania prędkości i stanu wentylatorów.
Ten kontroler posiada dwa wyjścia analogowe do sterowania wentylatorami EC. Każda wersja produktu może sterować więcej niż jednym wentylatorem EC i/lub przemiennikiem częstotliwości (VFD) przez dwa wyjścia analogowe – dlatego nazywamy je „podwójnymi”.
Dodatkowo posiada wejścia tachometryczne umożliwiające lepszą kontrolę silnika. Sygnał tacho z wentylatorów EC (jeśli dostępny) może być odczytywany w celu monitorowania prędkości i stanu wentylatorów.
Zewnętrzne czujniki HVAC lub potencjometry można podłączać za pomocą komunikacji Modbus RTU lub przez wejścia analogowe. Wbudowane zasilanie 24 VDC (Power over Modbus) umożliwia podłączenie czujników lub potencjometrów bez potrzeby stosowania dodatkowego modułu zasilającego. Zasilanie 24 V i komunikacja Modbus mogą być przesyłane jednym kablem – nazywamy to Power over Modbus lub PoM. Typ wejścia/wyjścia analogowego oraz wszystkie inne ustawienia można konfigurować za pomocą rejestrów Modbus Holding.
Gdzie i jak należy zamontować kontroler?

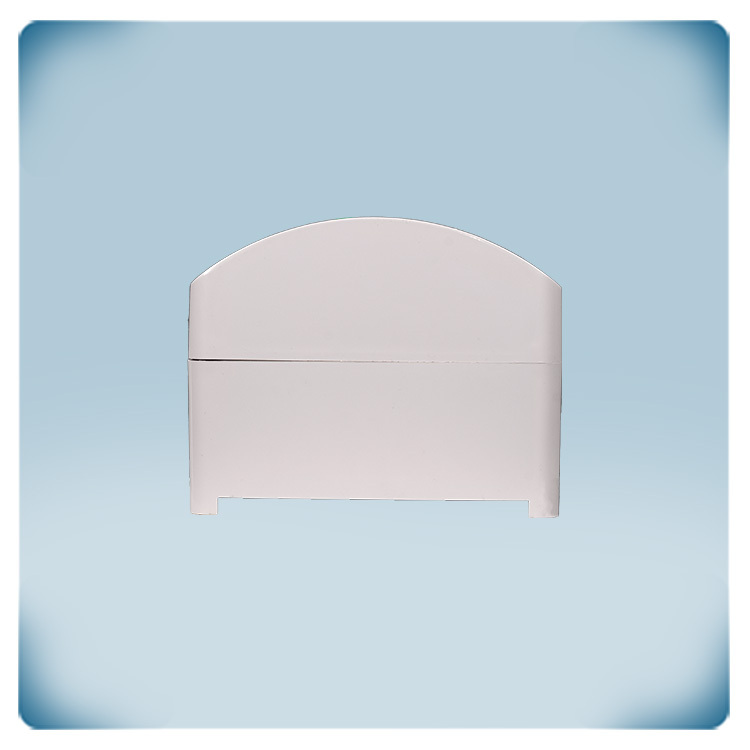

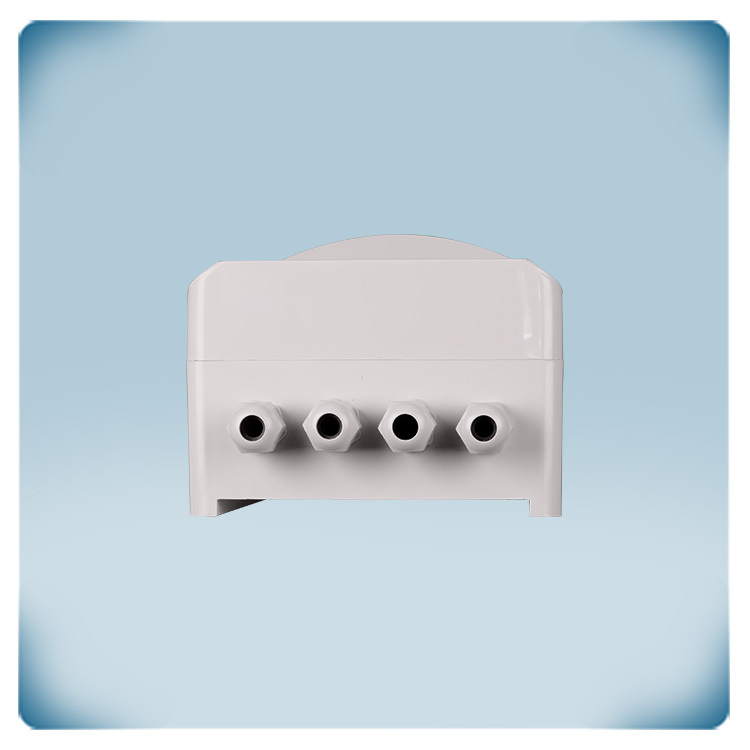

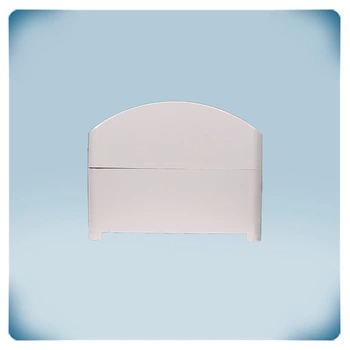

Obudowa ECMF8 została zaprojektowana do użytku wewnętrznego i może być montowana na płaskiej powierzchni. Ważne jest, aby miejsce montażu zapewniało odpowiednie chłodzenie, co zapobiega przegrzaniu i zapewnia optymalne warunki pracy oraz dłuższą żywotność kontrolera.
Obudowa produkowana jest we własnym zakresie i wykonana z wysokiej jakości tworzywa r-ABS VO (UL94). Materiał ten jest samogasnący, odporny na uderzenia i bardzo trwały. Obudowa posiada stopień ochrony IP54, co oznacza ochronę przed pyłem i bryzgami wody.
Obudowa ECMF8 została zaprojektowana do użytku wewnętrznego i może być montowana na płaskiej powierzchni. Ważne jest, aby miejsce montażu zapewniało odpowiednie chłodzenie, co zapobiega przegrzaniu i zapewnia optymalne warunki pracy oraz dłuższą żywotność kontrolera.
Obudowa produkowana jest we własnym zakresie i wykonana z wysokiej jakości tworzywa r-ABS VO (UL94). Materiał ten jest samogasnący, odporny na uderzenia i bardzo trwały. Obudowa posiada stopień ochrony IP54, co oznacza ochronę przed pyłem i bryzgami wody.
