Régulateur CVC pour ventilateurs EC
Description du produit

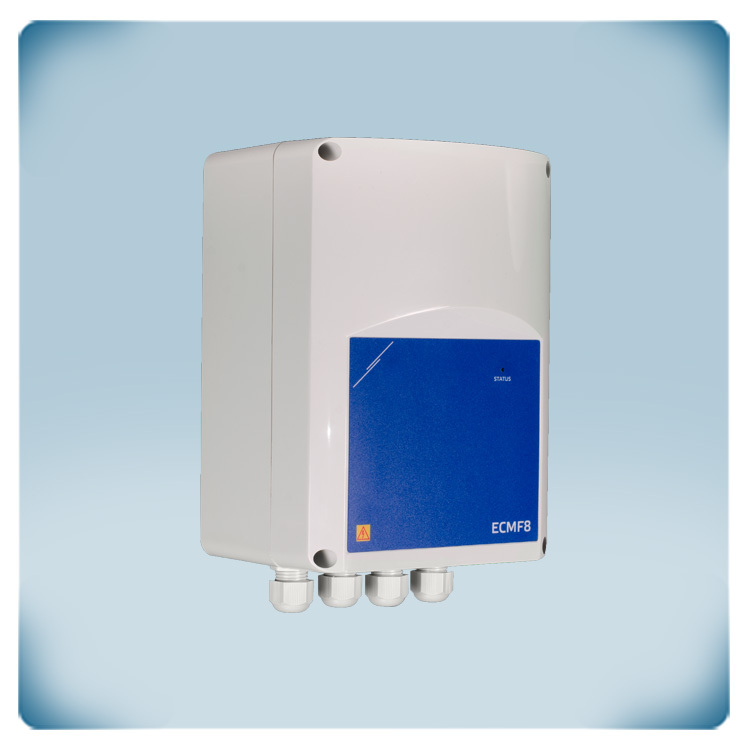

Le ECMF8-AO-EW est un régulateur de vitesse de ventilateur qui dispose d'une passerelle Internet intégrée pour la gestion de la déstratification, des rideaux d'air et des ventilateurs à commutation électronique (EC). Il fonctionne sous une alimentation de 85-264 VCA / 50-60 Hz.
Ce régulateur utilise le protocole Modbus RTU et comporte deux entrées analogiques/modulantes/numériques, deux entrées tachymétriques pour le retour d'information des ventilateurs EC, et deux sorties analogiques/modulantes. Il dispose également d'une alimentation intégrée de 24 VCC pour les capteurs externes et d'une diode LED RGB pour l'indication du statut opérationnel.
La passerelle intégrée permet au régulateur de se connecter à SenteraWeb via Wi-Fi ou un câble LAN. Le logiciel spécifique à l'application peut être téléchargé directement depuis la plateforme.
Prévu pour un montage mural intérieur, il présente un indice de protection IP54 et est bénéficie d'une garantie de 2 ans.
Spécifications et descriptions supplémentaires
Comment télécharger et installer le Micrologiciel du Régulateur ECMF8 ?
Les régulateurs ECMF8 nécessitent l'installation d'un micrologiciel (firmware) spécifique à l'application. Ce micrologiciel peut être téléchargé via SenteraWeb, votre plateforme cloud CVC personnelle. Prenant en compte le fait qu'il s'agit de la version de base de la gamme de régulateurs, une passerelle Internet séparée est requise afin de se connecter à SenteraWeb et de télécharger le micrologiciel. Une fois le micrologiciel téléchargé, il est possible d'utiliser ce régulateur de manière autonome ou de le maintenir connecté à SenteraWeb.
Pourquoi utiliser les Moteurs EC dans les systèmes CVC et quel est le rôle du régulateur ECMF8 ?
L'importance des systèmes CVC a bien augmenté en ce qui concerne le chauffage ou le refroidissement des grands bâtiments de bureaux, publics, industriels ou résidentiels. Un déplacement rapide de l'air d'un endroit à l'autre est absolument nécessaire pour maintenir simultanément un système de refroidissement et de chauffage au sein d'un système CVC. Les moteurs à courant alternatif traditionnels étaient largement utilisés pour assurer la force motrice de l'air. Pourtant, de nos jours, en raison de leur inconvénient de ne pouvoir fonctionner qu'à pleine puissance, ils ne sont plus le meilleur choix. Le remplacement des moteurs CA par des moteurs à commutation électronique avancés est judicieux en raison de leurs nombreux avantages, notamment : absence de bruits parasites (bourdonnement et vrombissement), contrôle environnemental précis, coût d'exploitation plus faible et, enfin, un meilleur rendement énergétique. Le développement du régulateur ECMF8 est né de cette idée : contrôler des ventilateurs EC dans diverses applications.
Comment on télécharge facilement le Micrologiciel spécifique à l'application sur le ECMF8 ?

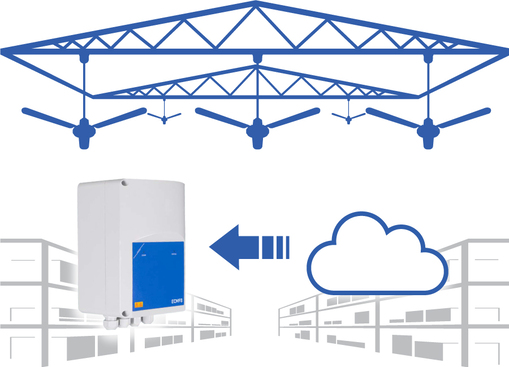

On propose un nombre limité de versions de micrologiciel spécifiques pour les applications CVC courantes (par exemple, la régulation de déstratification avec
ventilateurs EC). Le ECMF8 peut être utilisé pour la régulation de la ventilation en fonction des mesures des capteurs. En plus, il peut fonctionner selon des fonctionnalités et des cycles de fonctionnement téléchargeables et définis, permettant de commuter, d'étager ou de combiner les sorties, ou encore, d'être utilisé comme régulateur d'unité de traitement d'air ou de rideau d'air.
ventilateurs EC). Le ECMF8 peut être utilisé pour la régulation de la ventilation en fonction des mesures des capteurs. En plus, il peut fonctionner selon des fonctionnalités et des cycles de fonctionnement téléchargeables et définis, permettant de commuter, d'étager ou de combiner les sorties, ou encore, d'être utilisé comme régulateur d'unité de traitement d'air ou de rideau d'air.Afin de commancer, sélectionnez la fonctionnalité requise via l'onglet « Solutions » de notre site web, après ça, téléchargez le micrologiciel spécifique à l'application. Si nécessaire, il est possible d'ajuster certains réglages via les registres de maintien Modbus. Aucune programmation n'est requise !
Comment le régulateur contrôle les Ventilateurs EC, et quelles sont les options de connexion des dispositifs externes ?
Ce régulateur dispose de deux sorties analogiques pour contrôler des ventilateurs à commutation électronique (EC). Toutes les versions du produit peuvent contrôler plus d'un ventilateur EC et / ou un variateur de fréquence via ces deux sorties analogiques, c'est pourquoi on les appelle « doubles ».
De surcroît, les régulateurs comportent des entrées tachymétriques pour une meilleure commande moteur. Le signal tachymétrique des ventilateurs EC (s'il est accessible) peut être lu pour vérifier le statut des ventilateurs et surveiller leur vitesse de rotation.
Des capteurs CVC ou des potentiomètres externes peuvent être connectés via la communication Modbus RTU ou via les entrées analogiques. L'alimentation intégrée de 24 VCC (Power over Modbus, ou PoM) permet de connecter des capteurs ou potentiomètres externes sans nécessiter de module d'alimentation spécial. L'alimentation 24 Volts et la communication Modbus peuvent être combinées via un seul câble, que l'on appelle Power over Modbus ou PoM.
Le type d'entrée ou de sortie analogique ainsi que tous les autres réglages peuvent être ajustés via les registres de maintien Modbus.
Où et comment le Régulateur peut être monté ?

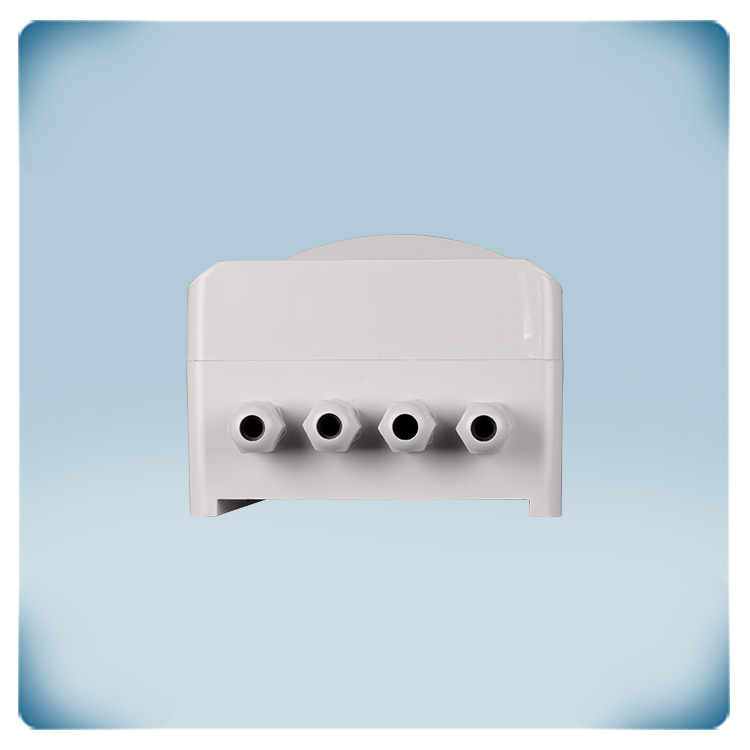

Le boîtier du ECMF8 est conçu pour une utilisation en intérieur et peut être monté sur une surface plane. Il est essentiel de s'assurer que l'emplacement de montage permette un refroidissement approprié afin de prévenir toute surchauffe. Cette précaution contribue à maintenir des conditions de fonctionnement optimales et à prolonger la durée de vie du régulateur.
Le boîtier est fabriqué en interne et est construit à partir de plastique r-ABS VO (UL94) de haute qualité. Ce type de plastique présente des propriétés d'auto-extinction de flamme, une grande résistance et une bonne résilience aux chocs. Le boîtier bénéficie d'un indice de protection IP54.
