Технічні дані
Регулятор ОВіК для ЕС вентиляторів
Опис продукту

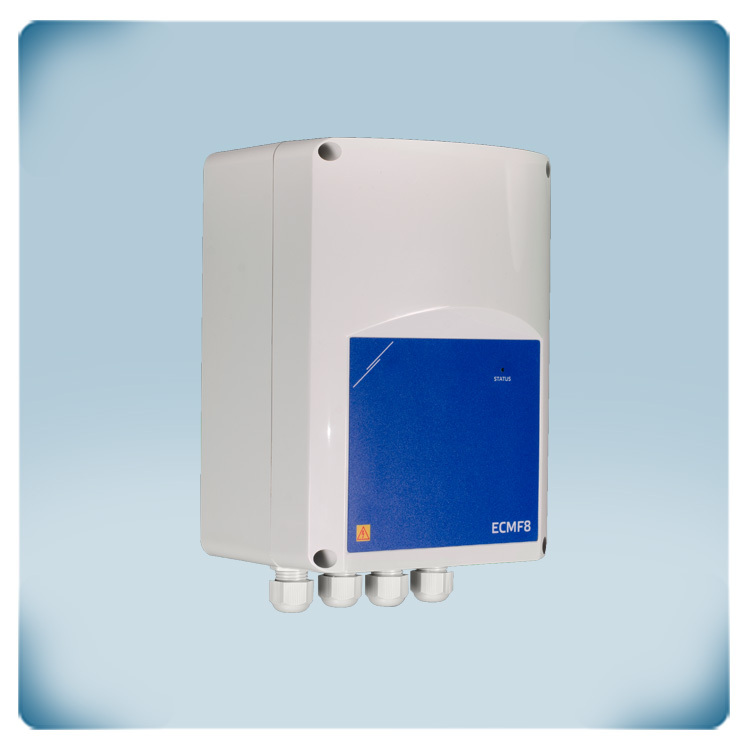

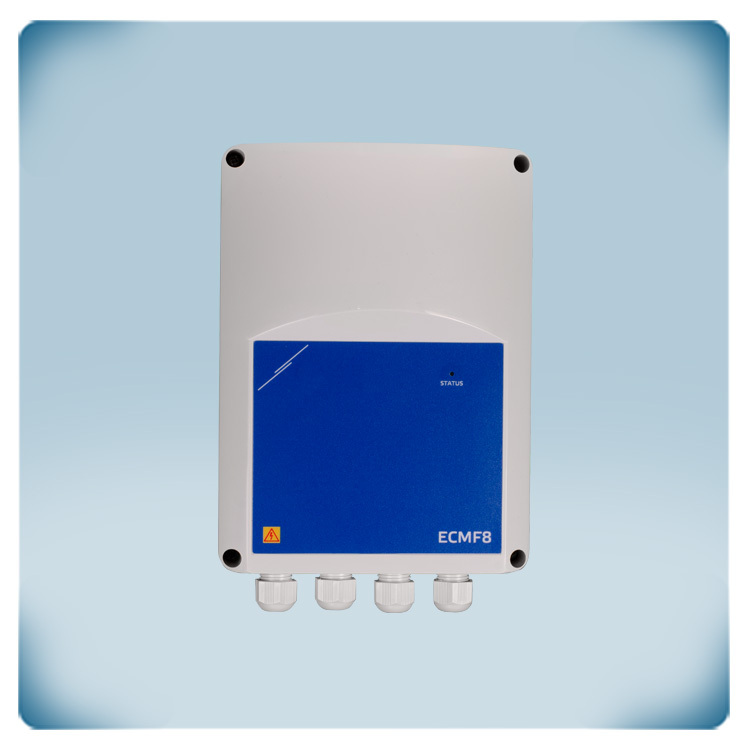

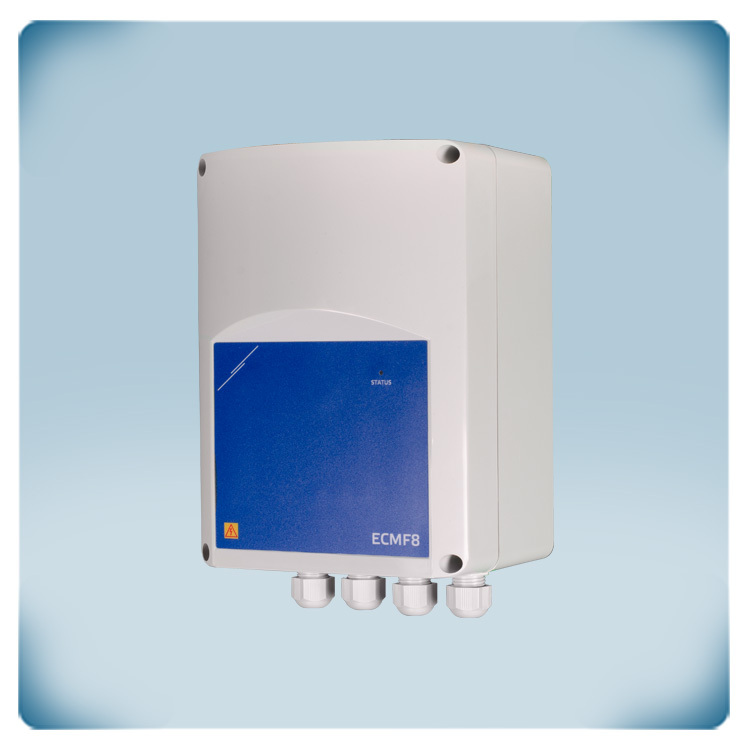

ECMF8-DM - регулятор швидкості вентилятора для управління дестратифікацією, повітряними завісами, рекупераційними блоками, ЕС вентиляторами. Необхідна напруга живлення знаходиться в діапазоні 85—264 VAC / 50—60 Гц. Imax 750 мА.
Регулятор обладнаний зв'язком Modbus RTU, двома аналоговими / модулюючими / цифровими входами, двома тахометричними входами і двома аналоговими / модулюючими виходами: 0—10 VDC / 0—20 мА / 0—100 % ШIМ / цифровий вхід УВІМК/ВИМК. Два тахометричні входи дозволяють отримувати зворотний зв'язок від ЕС вентиляторів. Датчики ОВіК або потенціометри можуть бути підключені через зв'язок Modbus RTU або через два аналогових входи. Цей регулятор має вбудоване джерело живлення 24 VDC для живлення зовнішніх датчиків ОВіК або потенціометрів. На передній панелі корпусу є RGB-світлодіод для індикації стану.
Для роботи регулятора потрібне спеціальне програмне забезпечення, яке можна завантажити через SenteraWeb. Для підключення цього регулятора до SenteraWeb потрібен додатковий інтернет-шлюз SIG-M-2 або SIGWM.
Корпус призначений для настінного монтажу та має захист від пилу та води IP54 (згідно з EN 60529). Тільки для застосування всередині приміщень. Гарантія 2 роки з дати поставки.
Додаткові характеристики та опис
Як завантажити та підключити програмне забезпечення контролера ECMF8?
Для регуляторів ECMF8 потрібне спеціальне програмне забезпечення, яке можна завантажити через SenteraWeb — онлайн-платформу ОВіК. Для того, щоб завантажити програмне забезпечення, потрібен окремий інтернет-шлюз для підключення до SenteraWeb. Після завантаження, цей регулятор можна використовувати окремо або залишити його підключеним до SenteraWeb.
Як легко завантажити програмне забезпечення для конкретного застосування на ECMF8?
Для регуляторів ECMF8 потрібне спеціальне програмне забезпечення, яке можна завантажити через SenteraWeb — онлайн-платформу ОВіК. Для того, щоб завантажити програмне забезпечення, потрібен окремий інтернет-шлюз для підключення до SenteraWeb. Після завантаження, цей регулятор можна використовувати окремо або залишити його підключеним до SenteraWeb.
Як легко завантажити програмне забезпечення для конкретного застосування на ECMF8? Ми пропонуємо обмежену кількість спеціальних версій прошивки для типових застосувань HVAC (наприклад, керування дестратифікацією за допомогою ЕС вентиляторів). ECMF8 може використовуватися для керування вентиляцією відповідно до вимірювань датчиків та для роботи відповідно до визначених завантажуваних функцій (рішень) та часу роботи (розкладів), щоб мати можливість перемикати, налаштовувати та комбінувати виходи. Спочатку виберіть потрібну функціональність через вкладку рішень на нашому веб-сайті, а потім завантажте прошивку для конкретного застосування. За необхідності можна налаштувати деякі параметри за допомогою Holding регістрів Modbus. Програмування не потрібне!
Які є варіанти підключення зовнішніх пристроїв?
Цей регулятор має два аналогових виходи для управління EC вентиляторами. Тахосигнал ЕС вентиляторів (якщо такий існує) можна зчитувати, щоб перевірити стан і контролювати швидкість вентилятора. Зовнішні датчики ОВіК або потенціометри SDP/MTP можна підключити через зв'язок Modbus RTU або через аналогові входи. Щоб спростити підключення зовнішніх пристроїв, живлення 24 В і зв’язок Modbus можуть розподілятися через один кабель, ми називаємо цю технологію Power over Modbus або PoM. Тип аналогового входу або виходу та всі інші налаштування можна регулювати через Holding регістри Modbus.
Де і як слід монтувати регулятор ECMF8?
Цей регулятор можна встановити на стіну або панель. Переконайтеся, що пристрій може достатньо охолоджуватися. Бажано встановлювати його в прохолодному місці, краще не під прямими сонячними променями. Корпус виготовлений з високоякісного пластику r-ABS VO (UL94). Цей матеріал вогнетривкий, дуже міцний і забезпечує захист IP54 від проникнення пилу та води. Для надійної і довгострокової експлуатації пристрою температура довкілля має бути в межах -10—40 °C, а відносна вологість в діапазоні 5—95 % без утворення конденсату. Завжди підключайте пристрій до мережі коли він повністю сухий.
