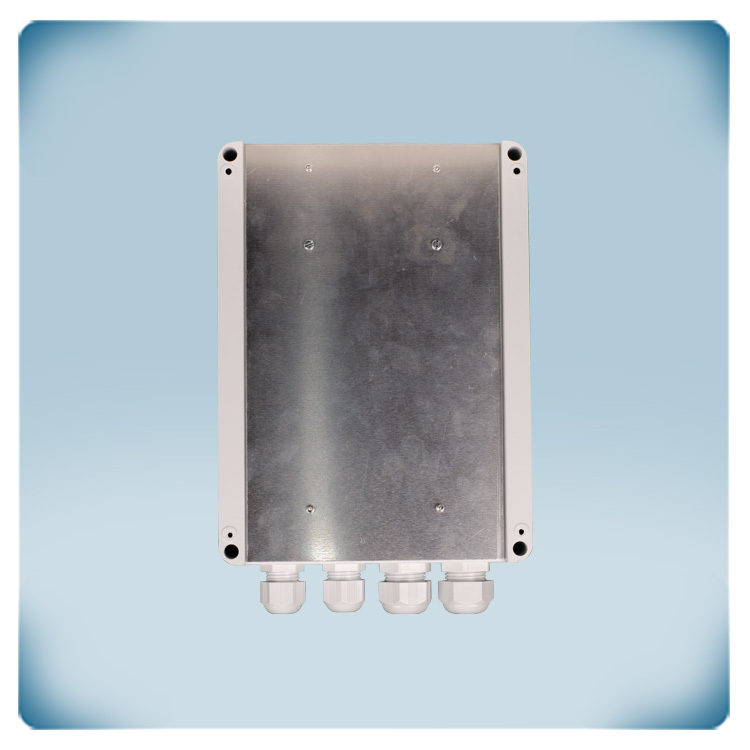

Automatyczny regulator prędkości AC wentylatora | 2 x 3 A
Opis produktu
Automatyczny regulator prędkości wentylatora dla AC wentylatorów z silnikiem jednofazowym. Maksymalny (łączny) prąd silnika wynosi 3 A. Prędkość wentylatora jest regulowana automatycznie na podstawie pomiarów podłączonych czujników HVAC.
Do gniazda RJ45 (Power over Modbus) można podłączyć do 4 czujników HVAC. Dodatkowo dostępne są 2 wejścia analogowe, 2 wyjścia analogowe i 2 wejścia tachografu.
Firmware dedykowane do aplikacji można pobrać za pośrednictwem SenteraWeb. Do podłączenia kontrolera HVAC do SenteraWeb wymagana jest opcjonalna bramka internetowa.
Napięcie zasilania - 230 VAC.
Dodatkowe specyfikacje i opis
Jak działają regulatory TCMF8 i czy wymagają połączenia z internetem?
Regulatory TCMF8 wymagają dedykowanego firmware’u specyficznego dla danej aplikacji. Zazwyczaj regulują prędkość wentylatora na podstawie sygnałów z podłączonych czujników lub potencjometrów. Specyficzny firmware można pobrać za pośrednictwem SenteraWeb — osobistej chmury HVAC. Ten regulator nie posiada wbudowanej bramki internetowej. Do połączenia z SenteraWeb i pobrania firmware’u potrzebna jest zewnętrzna bramka internetowa. Po pobraniu firmware’u regulator TCMF8 może pracować samodzielnie lub pozostawać podłączony do SenteraWeb.
Regulatory TCMF8 wymagają dedykowanego firmware’u specyficznego dla danej aplikacji. Zazwyczaj regulują prędkość wentylatora na podstawie sygnałów z podłączonych czujników lub potencjometrów. Specyficzny firmware można pobrać za pośrednictwem SenteraWeb — osobistej chmury HVAC. Ten regulator nie posiada wbudowanej bramki internetowej. Do połączenia z SenteraWeb i pobrania firmware’u potrzebna jest zewnętrzna bramka internetowa. Po pobraniu firmware’u regulator TCMF8 może pracować samodzielnie lub pozostawać podłączony do SenteraWeb.
Czym jest wentylator AC i jak jest sterowany za pomocą TCMF8?
Wentylator AC to wentylator zasilany prądem przemiennym. Odgrywa kluczową rolę w cyrkulacji powietrza w systemach grzewczych, wentylacyjnych i klimatyzacyjnych. Wentylatory AC są powszechnie stosowane do chłodzenia komponentów elektronicznych lub poprawy cyrkulacji powietrza w budynkach. TCMF8 jest przeznaczony do sterowania wentylatorami AC i oferuje rozwiązania dostosowane do potrzeb klienta.
Wentylator AC to wentylator zasilany prądem przemiennym. Odgrywa kluczową rolę w cyrkulacji powietrza w systemach grzewczych, wentylacyjnych i klimatyzacyjnych. Wentylatory AC są powszechnie stosowane do chłodzenia komponentów elektronicznych lub poprawy cyrkulacji powietrza w budynkach. TCMF8 jest przeznaczony do sterowania wentylatorami AC i oferuje rozwiązania dostosowane do potrzeb klienta.
Gdzie można znaleźć i skonfigurować firmware specyficzny dla aplikacji?

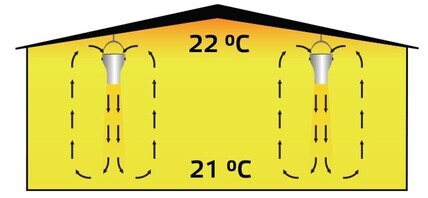

Oferujemy ograniczoną liczbę wersji firmware’u do typowych zastosowań HVAC (np. destratyfikacja, sterowanie prędkością wentylatora na podstawie zapotrzebowania itp.). Najpierw wybierz wymaganą funkcję na stronie rozwiązania naszego serwisu, a następnie pobierz odpowiedni firmware. W razie potrzeby można dostosować ustawienia za pomocą rejestrów Modbus Holding. Programowanie nie jest wymagane!
Oferujemy ograniczoną liczbę wersji firmware’u do typowych zastosowań HVAC (np. destratyfikacja, sterowanie prędkością wentylatora na podstawie zapotrzebowania itp.). Najpierw wybierz wymaganą funkcję na stronie rozwiązania naszego serwisu, a następnie pobierz odpowiedni firmware. W razie potrzeby można dostosować ustawienia za pomocą rejestrów Modbus Holding. Programowanie nie jest wymagane!
Jakie typy wentylatorów obsługuje regulator i jak działa?
Regulator posiada dwa wyjścia do sterowania wentylatorami AC z silnikiem jednofazowym. Maksymalny łączny prąd to 3 A na wyjście. Prędkość wentylatora jest regulowana przez obniżanie napięcia silnika za pomocą sterowania kątem fazowym / technologii TRIAC. Oznacza to, że regulator jest przeznaczony tylko do silników sterowanych napięciem. Jeśli nie masz pewności, czy Twój silnik jest sterowalny napięciowo, najlepiej skontaktuj się z producentem silnika. Sterownik pracuje całkowicie bezgłośnie. Dzięki precyzyjnemu sterowaniu silnikiem, szum podczas niskich obrotów jest ograniczony.
Regulator posiada dwa wyjścia do sterowania wentylatorami AC z silnikiem jednofazowym. Maksymalny łączny prąd to 3 A na wyjście. Prędkość wentylatora jest regulowana przez obniżanie napięcia silnika za pomocą sterowania kątem fazowym / technologii TRIAC. Oznacza to, że regulator jest przeznaczony tylko do silników sterowanych napięciem. Jeśli nie masz pewności, czy Twój silnik jest sterowalny napięciowo, najlepiej skontaktuj się z producentem silnika. Sterownik pracuje całkowicie bezgłośnie. Dzięki precyzyjnemu sterowaniu silnikiem, szum podczas niskich obrotów jest ograniczony.
Jak czujnik zapobiega przegrzaniu i czym jest połączenie TK?
Awaria silnika AC często wynika z przegrzania. Aby wykryć przegrzanie na czas, niektóre silniki wyposażone są w styki TK lub termiczne, które mierzą temperaturę w uzwojeniach silnika. Regulatory prędkości TCMF8 mogą monitorować dwa termiczne styki silnika. W przypadku przegrzania funkcja monitorowania TK wyłączy silnik, aby zapobiec trwałemu uszkodzeniu. Styk TK silnika można podłączyć do zacisków TK i 24 VDC.
Awaria silnika AC często wynika z przegrzania. Aby wykryć przegrzanie na czas, niektóre silniki wyposażone są w styki TK lub termiczne, które mierzą temperaturę w uzwojeniach silnika. Regulatory prędkości TCMF8 mogą monitorować dwa termiczne styki silnika. W przypadku przegrzania funkcja monitorowania TK wyłączy silnik, aby zapobiec trwałemu uszkodzeniu. Styk TK silnika można podłączyć do zacisków TK i 24 VDC.
Jak podłącza się urządzenia zewnętrzne do czujnika i co to jest PoM?
Zewnętrzne czujniki HVAC lub potencjometry można podłączyć za pomocą komunikacji Modbus RTU lub przez wejścia analogowe. Aby uprościć okablowanie, dostępne jest zasilanie 24 V przez gniazdo RJ45. Zasilanie 24 V i komunikacja Modbus mogą być przesyłane jednym kablem — nazywamy to Power over Modbus (PoM). Wszystkie ustawienia można regulować przez rejestry Modbus Holding.
Zewnętrzne czujniki HVAC lub potencjometry można podłączyć za pomocą komunikacji Modbus RTU lub przez wejścia analogowe. Aby uprościć okablowanie, dostępne jest zasilanie 24 V przez gniazdo RJ45. Zasilanie 24 V i komunikacja Modbus mogą być przesyłane jednym kablem — nazywamy to Power over Modbus (PoM). Wszystkie ustawienia można regulować przez rejestry Modbus Holding.
Gdzie i jak należy zamontować regulator?
Regulator prędkości wentylatora można zamontować na ścianie lub w szafce sterowniczej wewnątrz pomieszczeń. Upewnij się, że regulator może się odpowiednio chłodzić. Najlepiej montować go w chłodnym miejscu, z dala od bezpośredniego światła słonecznego. Obudowa wykonana jest z wysokiej jakości plastiku r-ABS VO (UL94), który jest ognioodporny, bardzo wytrzymały i dobrze chroni przed uszkodzeniami mechanicznymi. Posiada stopień ochrony IP54, zapewniający ochronę przed kurzem i wodą.
Regulator prędkości wentylatora można zamontować na ścianie lub w szafce sterowniczej wewnątrz pomieszczeń. Upewnij się, że regulator może się odpowiednio chłodzić. Najlepiej montować go w chłodnym miejscu, z dala od bezpośredniego światła słonecznego. Obudowa wykonana jest z wysokiej jakości plastiku r-ABS VO (UL94), który jest ognioodporny, bardzo wytrzymały i dobrze chroni przed uszkodzeniami mechanicznymi. Posiada stopień ochrony IP54, zapewniający ochronę przed kurzem i wodą.
