Controlador HVAC para ventiladores AC | 2x 3 A

Cód. artículo TCMF8-302DM
GTIN 14 5401003018668
Número intrastat 90.32.89.00
Categoría Controlador de HVAC para ventiladores AC
Corriente stock 2 U.
Plazo de entrega de la fábrica 5 Semana(s)

Descripción de producto

El TCMF8-302DM es un controlador avanzado diseñado para un control preciso de la velocidad de ventiladores AC en sistemas de motor monofásico.

Regula automáticamente la velocidad del ventilador según los datos en tiempo real de los sensores.

Ofrece arranque rápido (kick start) o arranque suave (soft start), así como voltaje mínimo/máximo del motor ajustable.

Automatización inteligente y conectividad: Recibe datos de hasta 4 sensores HVAC a través de puertos RJ45 compatibles con PoM.

Utiliza comunicación Modbus RTU (RS485) y cuenta con una fuente de alimentación integrada para sensores.

Un LED RGB indica el estado del dispositivo.

Operación flexible: Controlador universal con funcionalidades y horarios descargables mediante SenteraWeb.

Admite modos de control automático o manual.

Puede funcionar de forma autónoma o conectado a la nube (con gateway Sentera opcional).

Protección: Incluye dos entradas TK separadas para la protección térmica del motor.

Este controlador ofrece una solución robusta, adaptable y eficiente para una gestión avanzada de sistemas HVAC.

Especificaciones y descripción adicionales


¿Cómo funcionan los controladores TCMF8 y requieren conexión a Internet?
Los controladores TCMF8 requieren firmware específico de la aplicación. Generalmente estos controladores regulan la velocidad del ventilador en función de la entrada de los sensores o potenciómetros conectados. El firmware dedicado a la aplicación se puede descargar a través de la plataforma HVAC en línea SenteraWeb. Este controlador no tiene una puerta de enlace a Internet integrada. Se requiere una puerta de enlace a Internet externa para conectarse a SenteraWeb y descargar el firmware específico a la aplicación. Una vez que se descarga el firmware, el controlador TCMF8 puede funcionar de una manera autónoma o permanecer conectado a SenteraWeb.

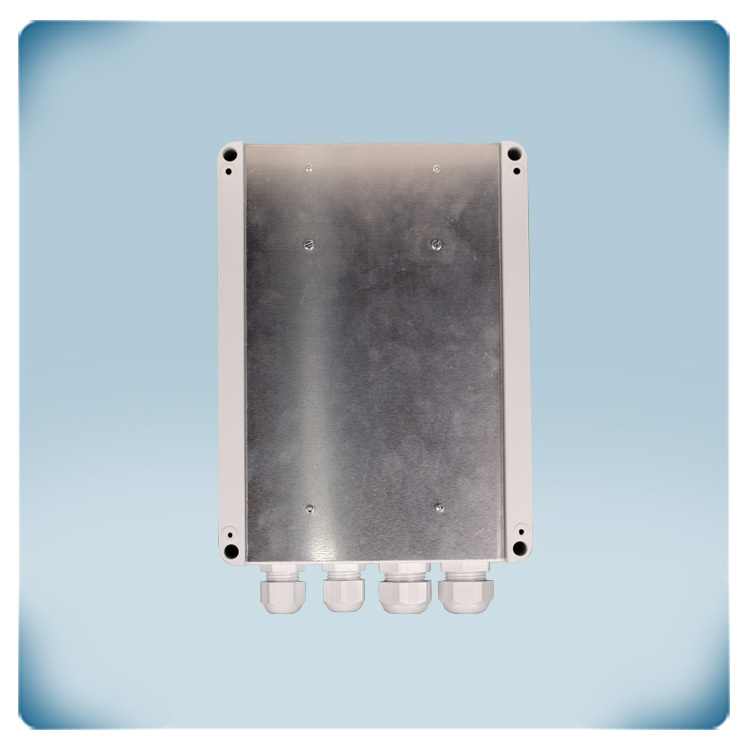

     Imagen de regulador de ventilador TCMF8-302DM
¿Qué es un ventilador AC y cómo se controla con el TCMF8?
Un ventilador AC es un ventilador alimentado por corriente alterna. Desempeña un papel fundamental en la circulación del aire dentro de los sistemas de calefacción, ventilación y aire acondicionado (HVAC). Los ventiladores AC se utilizan comúnmente en diversas aplicaciones de refrigeración para disipar el calor generado por componentes electrónicos o para mejorar la circulación del aire en los edificios. El TCMF8 está diseñado para el control de ventiladores AC y ofrece soluciones específicas según las necesidades del cliente.

¿Dónde puedo encontrar y configurar firmware específica para la aplicación?
Ofrecemos un número limitado de versiones de firmware específicas para aplicaciones HVAC típicas (por ejemplo, control de ventiladores de estratificación, demanda controlada de ventilación etc.). Primero seleccione la funcionalidad requerida a través de la página de soluciones de nuestro sitio web, luego descargue el firmware específico de la aplicación. Si es necesario, es posible ajustar algunas configuraciones a través de los Modbus Holding registers. ¡No se requiere programación!

¿Qué tipos de ventiladores gestiona el controlador y cómo funciona?

Este controlador tiene dos salidas para controlar ventiladores AC con motores monofásicos. La corriente combinada máxima es de 3 A por salida. La velocidad del ventilador se regula reduciendo la tensión del motor a través del control del ángulo de fase / la tecnología TRIAC. Esto significa que este controlador de velocidad solo es adecuado para motores, regulables por tensión. Si no está seguro sobre el tipo su motor, le recomendamos que lea detenidamente la documentación adjunta o que se ponga en contacto con el fabricante del motor. Este controlador de velocidad tiene un funcionamiento completamente en silencio. Gracias al control preciso del motor, su ruido a baja velocidad es mínimo.

¿Cómo evita el sensor el sobrecalentamiento y qué es la conexión TK?
Las averías de los motores de AC, a menudo se deben a un sobrecalentamiento. Para detectar a tiempo el sobrecalentamiento del motor, algunos motores están equipados con TK o contactos térmicos. Estos contactos térmicos miden la temperatura en los devanados del motor. Los controladores de velocidad del ventilador TCMF8 pueden monitorear los contactos térmicos del motor. En caso de sobrecalentamiento del motor, la función de monitorización TK desactivará el motor para evitar su avería. Las salidas TK del motor se pueden conectar a las entradas TK del controlador.

¿Cómo se conectan los dispositivos externos al sensor y qué es PoM?
Los sensores o potenciómetros HVAC externos se pueden conectar a través de la comunicación Modbus RTU o a través de las entradas analógicas. Para simplificar el cableado de los dispositivos externos, la alimentación de 24 V está disponible a través del conector RJ45. La tensión de 24 V y la comunicación Modbus se pueden distribuir a través de un solo cable. Nosotros denominamos esta solución Power over Modbus o PoM. Todos los ajustes se pueden realizar a través de los Modbus Holding registers.

¿Dónde y cómo se debe montar el controlador?
Este controlador de velocidad del ventilador es adecuado para uso en exteriores y se puede instalar en una pared o en un panel. Asegúrese de que el controlador de velocidad del ventilador pueda enfriar lo suficiente. Es recomendable, que el motor se instale en un lugar bien ventilado, no exponiéndose a la luz solar directa. La caja está hecha de plástico r-ABS VO (UL94) de alta calidad. Este material ofrece una buena protección contra impactos.
