Régulateur de vitesse automatique | 2x 3 A
Description du produit
Mettez à jour votre système CVC avec le TCMF8-302DM - régulateur de vitesse automatique avancé, qui assure un contrôle précis dans les systèmes à moteur monophasé.
Ce dispositif propose un courant moteur maximal de 3 A par sortie (2 x 3 A), assurant une efficacité optimale. Il ajuste automatiquement la vitesse du ventilateur en fonction des données en temps réel, provenant de jusqu’à quatre capteurs connectés via un port RJ45 (Power over Modbus – PoM). Le TCMF8-302DM offre une flexibilité exceptionnelle, grâce à 2 entrées analogiques, 2 sorties analogiques et 2 entrées tachymétriques, en permettant une configuration entièrement personnalisable.. Le micrologiciel (firmware) peut être téléchargé facilement via votre plateforme cloud personnelle SenteraWeb.
Bien qu'il n'intègre pas de passerelle Internet, il est compatible avec une passerelle Sentera optionnelle pour une connexion fluide à SenteraWeb. Après avoir téléchargé le micrologiciel, vous pouvez choisir entre un fonctionnement autonome ou une connexion cloud permanente
Spécifications et descriptions supplémentaires
Comment fonctionnent les régulateurs TCMF8 et ont-ils besoin d'une connection Internet ?
Les régulateurs TCMF8 nécessitent un micrologiciel spécifique à l'application. En général, ceux-ci régulent la vitesse du ventilateur en fonction des signaux provenant des capteurs ou des potentiomètres connectés. Un micrologiciel spécifique à l’application peut être téléchargé via SenteraWeb - votre plateforme cloud CVC personnelle. Ce régulateur ne dispose pas de passerelle Internet intégrée. Une passerelle Internet externe est nécessaire afin de se connecter à SenteraWeb et de télécharger le micrologiciel spécifique à l’application. Une fois le micrologiciel téléchargé, le régulateur TCMF8 peut fonctionner de manière autonome ou rester connecté à SenteraWeb.
C'est quoi un Ventilateur AC et comment est-il contrôlé avec le TCMF8 ?
Un ventilateur à courant alternatif (AC), c'est un ventilateur alimenté par courant alternatif. Il joue un rôle clé en ce qui concerne la circulation de l’air au sein des systèmes de chauffage, ventilation et climatisation. Le plus souvent, les ventilateurs AC sont utilisés dans diverses applications de refroidissement, notamment pour dissiper la chaleur générée par les composants électroniques ou pour améliorer la circulation de l’air dans les bâtiments.
Le TCMF8 est conçu pour le pilotage des ventilateurs AC et offre des solutions spécifiques adaptées aux besoins du client.
Où je peux trouver et configurer un micrologiciel spécifique à une application ?

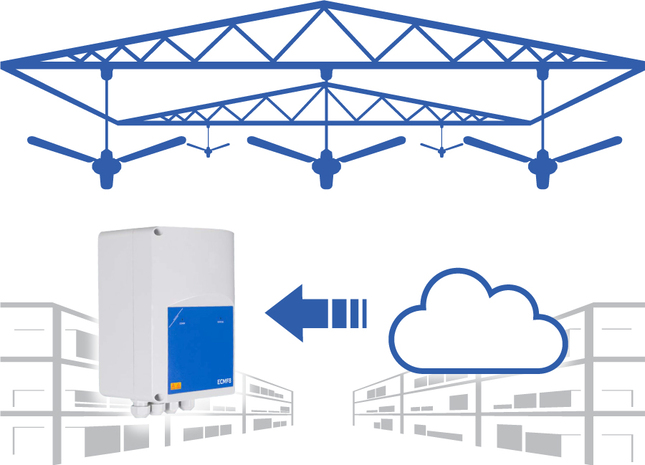

Nous proposons un nombre limité de versions de micrologiciels spécifiques pour les applications CVC typiques (par exemple : déstratification, régulation de la vitesse du ventilateur en fonction de la demande, etc.). Tout d'abord, sur la page “Solutions” de notre site web sélectionnez la fonctionnalité souhaitée, puis téléchargez le micrologiciel spécifique à l’application. Si nécessaire, il est possible d’ajuster certains paramètres via les registres ModBus Holding. Aucune programmation n'est requise.
Quel type de ventilateurs le régulateur gère-t-il, et comment fonctionne-t-il ?
Ce régulateur possède deux sorties permettant de contrôler les ventilateurs AC à moteur monophasé. Le courant maximal combiné est de 3 A par sortie.
La vitesse du ventilateur est régulée en réduisant la tension du moteur via le contrôle de l'angle de phase / la technologie TRIAC. Cela veut dire, que ce régulateur de vitesse ne convient qu'aux moteurs à tension régulable. Si vous n'êtes pas certain que votre moteur est à tension régulable, il est préférable de contacter le fabricant du moteur. Ce régulateur de vitesse fonctionne de manière totalement silencieuse. Grâce à un contrôle moteur précis, le bruit de ronronnement du moteur à basse vitesse reste limité.
Comment le régulateur prévient-il la surchauffe et qu'est-ce que la connexion TK ?
Au cas où un moteur AC tombe en panne, c'est souvent dû à une surchauffe. Afin de détecter cette surchauffe du moteur à temps, certains moteurs sont équipés de CT ou bien des contacts thermiques. Ceux-ci mesurent la température au niveau des enroulements du moteur. Les régulateurs de vitesse de ventilateur TCMF8 peuvent surveiller deux contacts thermiques de moteur. En cas de surchauffe, la fonction de surveillance CT désactivera le moteur afin de prévenir un endommagement permanent du moteur. Le CT du moteur peut être raccordé aux bornes CT et 24 VDC du régulateur.
Au cas où un moteur AC tombe en panne, c'est souvent dû à une surchauffe. Afin de détecter cette surchauffe du moteur à temps, certains moteurs sont équipés de CT ou bien des contacts thermiques. Ceux-ci mesurent la température au niveau des enroulements du moteur. Les régulateurs de vitesse de ventilateur TCMF8 peuvent surveiller deux contacts thermiques de moteur. En cas de surchauffe, la fonction de surveillance CT désactivera le moteur afin de prévenir un endommagement permanent du moteur. Le CT du moteur peut être raccordé aux bornes CT et 24 VDC du régulateur.
Comment les dispositifs externes sont-ils connectés au régulateur, et qu'est-ce que le PoM ?
Les capteurs CVC externes ou les potentiomètres peuvent être connectés par la communication Modbus RTU ou par les entrées analogiques.
Afin de simplifier le câblage des dispositifs externes, une alimentation de 24 V est disponible via la prise RJ45. L'alimentation de 24 V et la communication Modbus peuvent être distribuées via un seul câble – c'est ce que l'on appelle « Alimentation par Modbus » ou PoM (Power over Modbus). Tous les paramètres peuvent être ajustés via les registres d'attente (Holding registers) Modbus.

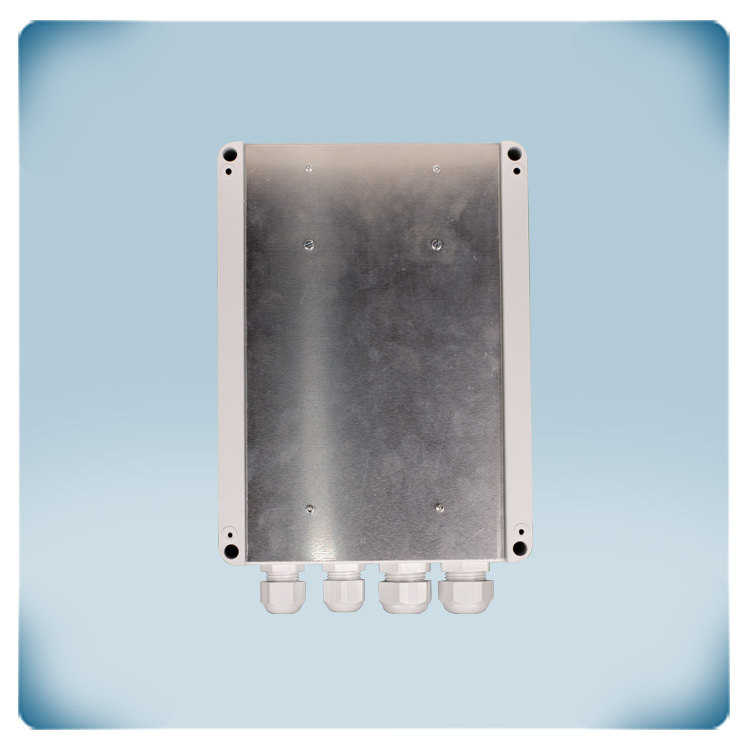

Où et comment le régulateur doit-il être monté ?
Ce régulateur de vitesse de ventilateur peut être installé sur un mur ou sur un panneau à l'intérieur. Assurez-vous que le régulateur puisse se refroidir suffisamment. Il est préférable de l'installer dans un endroit frais et à l'abri de la lumière directe du soleil. Le boîtier est fabriqué en plastique de haute qualité r-ABS VO (UL94). Ce matériau est auto-extinguible, très robuste et offre une bonne protection contre les impacts. Il assure également une protection IP54 contre la pénétration de la poussière et de l'eau.
Ce régulateur de vitesse de ventilateur peut être installé sur un mur ou sur un panneau à l'intérieur. Assurez-vous que le régulateur puisse se refroidir suffisamment. Il est préférable de l'installer dans un endroit frais et à l'abri de la lumière directe du soleil. Le boîtier est fabriqué en plastique de haute qualité r-ABS VO (UL94). Ce matériau est auto-extinguible, très robuste et offre une bonne protection contre les impacts. Il assure également une protection IP54 contre la pénétration de la poussière et de l'eau.
