Kanaalsensor TVOC | 24 V DC
Productbeschrijving
Sensor voor het meten van de luchtkwaliteit in luchtkanalen. Meet temperatuur, relatieve vochtigheid en VOC (vluchtige organische stoffen).
Voedingsspanning: de sensor werkt op 24 V DC.
Uitgangen: de gemeten waarden worden verzonden via Modbus RTU. Deze sensor heeft geen (analoge) uitgangen.
Configuratie: alle instellingen kunnen worden aangepast via Modbus RTU.
Stroomverbruik: de maximale ingangsstroom bedraagt 20 mA.
Aansluiting via een plugbaar schroefklemmenblok.
Werkingstemperatuur: werkt binnen een temperatuurbereik van -10 tot 50 °C.
Aanvullende specificaties en beschrijvingen
Wat is de VOC-index en waarom is die belangrijk?
TVOC staat voor Totale Vluchtige Organische Stoffen (Total Volatile Organic Compounds). De VOC-index geeft een overzicht van de totale hoeveelheid VOC’s in de lucht. VOC’s zijn chemische stoffen die gemakkelijk verdampen en vaak voorkomen in alledaagse producten zoals schoonmaakmiddelen, verf, lakken en zelfs in sommige bouwmaterialen en meubels. Ze worden ook geproduceerd door mensen en dieren. Veelvoorkomende verbindingen zijn benzeen, ethyleenglycol, formaldehyde, methyleenchloride, tetrachloorethyleen, tolueen, xyleen en 1,3-butadieen.

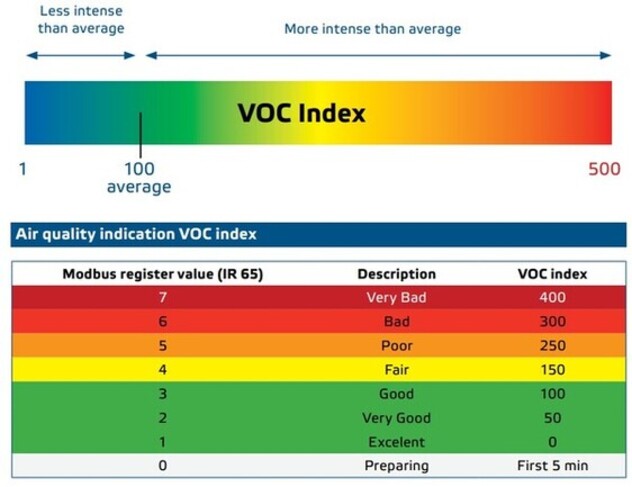

De VOC-index is een slimme, adaptieve indicator die trends in de binnenluchtvervuiling door VOC’s weergeeft, vergelijkbaar met hoe de menselijke neus geuren waarneemt. De waarde van 100 verwijst naar de gemiddelde samenstelling van binnenluchtgassen over de afgelopen 24 uur. Waarden tussen 100 en 500 duiden op een verslechtering, terwijl waarden tussen 1 en 100 een verbetering van de VOC-gerelateerde luchtkwaliteit aangeven. De index past zich continu aan zijn omgeving aan en helpt om verslechtering of herstel van de luchtkwaliteit in de tijd te detecteren.
Het monitoren van TVOC-niveaus is belangrijk omdat sommige VOC’s schadelijk kunnen zijn voor de gezondheid, vooral wanneer ze zich ophopen binnenshuis. Het langdurig inademen van hoge concentraties van bepaalde VOC’s kan gezondheidsproblemen veroorzaken zoals hoofdpijn, duizeligheid, irritatie aan ogen, neus en keel, en in sommige gevallen zelfs ernstigere gezondheidsrisico’s inhouden. Door de TVOC-niveaus te meten, kunnen we nagaan hoeveel van deze stoffen aanwezig zijn in de lucht in onze woning of op het werk. Het monitoren en onder controle houden van deze niveaus draagt bij aan een gezondere binnenluchtkwaliteit en vermindert de potentiële gezondheidsrisico’s.
Hoe installeer je deze VOC-kanaalsensor?
Deze compacte VOC-sensor is geoptimaliseerd voor het monitoren van de binnenluchtkwaliteit in luchtkanalen. Hij beschikt over een plastic meetsonde met een lengte van 142,2 mm. De sensor werkt het best wanneer hij in een recht gedeelte van het luchtkanaal wordt geïnstalleerd. Vermijd installatie in turbulente luchtzones zoals bij filters, ventilatoren, koelspiralen, enz. Plaats de sensor correct in relatie tot de luchtstroomrichting. Meer gedetailleerde informatie is te vinden in de installatiehandleiding, die bovenaan deze pagina kan worden gedownload. Deze sensor vereist zeer weinig configuratie dankzij de geoptimaliseerde standaardinstellingen. Hij is vrijwel direct inzetbaar na installatie.
Wat meet deze VOC-sensor?
Deze kanaalsensor meet temperatuur en relatieve vochtigheid. Daarnaast monitort hij de trend van de binnenluchtkwaliteit (VOC-index). Deze trendsensor kan worden gebruikt om de ventilatorsnelheid van het ventilatiesysteem aan te sturen. Wanneer de VOC-index een dalende trend toont, kan de ventilatorsnelheid worden verlaagd. Bij een stijgende trend is er meer toevoer van verse lucht nodig om de vervuiling weg te spoelen.
Hoe werkt de Modbus-aansluiting en datatoegang van de sensor?
Deze sensor wordt aangesloten via een plugbaar schroefklemmenblok. Alle parameters en configuratie-instellingen zijn toegankelijk via het Modbus-protocol via een RS-485-interface. Alle gemeten waarden zijn beschikbaar via de Modbus-ingangsregisters van de sensor. Deze sensor heeft geen (analoge) uitgangen! Het uitlezen van de meetwaarden is mogelijk via SenteraWeb – ons online HVAC-platform, via een BMS-systeem, of een ander Modbus masterapparaat. Modbus is een digitale communicatievorm met tal van voordelen. De belangrijkste zijn dat digitale signalen minder gevoelig zijn voor storingen dan analoge signalen en dat langere bekabeling mogelijk is.
Wat zijn de bekabelings- en voedingsvereisten van de sensor?
Deze VOC-sensor werkt op een voedingsspanning van 24 Volt DC en heeft een maximaal stroomverbruik van 20 mA. Aansluiting gebeurt via een plugbaar schroefklemmenblok. De klemmen bieden aansluitpunten voor zowel de voedingsspanning (V+ en GND) als de Modbus RTU-communicatie (A en /B). Beide verbindingen kunnen worden gemaakt via een 4-aderige kabel (Cat5 of EIB-kabel).
Deze VOC-sensor werkt op een voedingsspanning van 24 Volt DC en heeft een maximaal stroomverbruik van 20 mA. Aansluiting gebeurt via een plugbaar schroefklemmenblok. De klemmen bieden aansluitpunten voor zowel de voedingsspanning (V+ en GND) als de Modbus RTU-communicatie (A en /B). Beide verbindingen kunnen worden gemaakt via een 4-aderige kabel (Cat5 of EIB-kabel).
Wat zijn de kalibratie-, duurzaamheid- en beschermingsnormen van de sensor?
Elke sensor wordt gekalibreerd en getest in onze fabriek. We gebruiken hoogwaardige sensorelementen en componenten, wat zorgt voor langdurige stabiliteit en nauwkeurigheid van deze TVOC-sensor. De behuizing biedt IP20-bescherming tegen stof en vocht. Het apparaat is enkel bedoeld voor gebruik binnenshuis. Voor optimale prestaties moet het beschermd worden tegen direct zonlicht.
