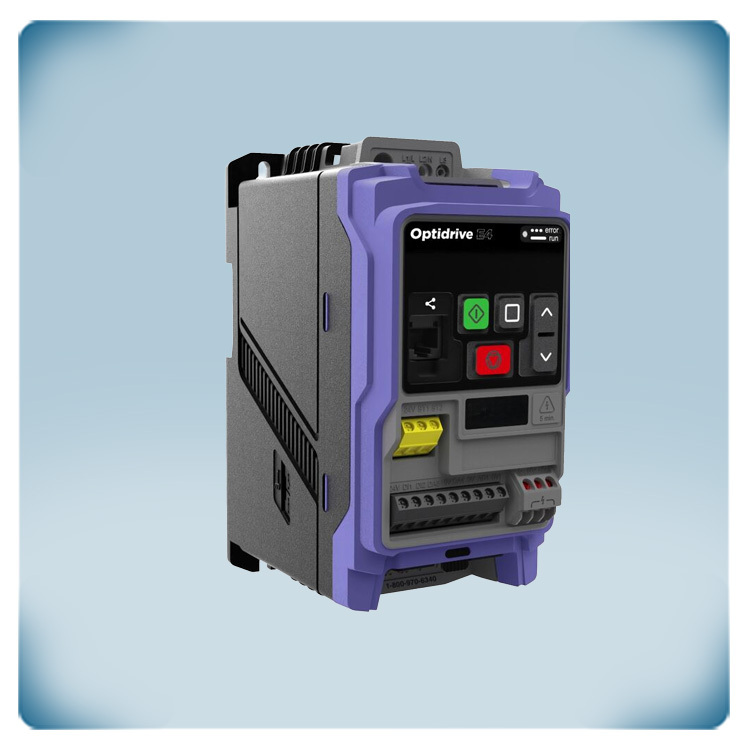

Frequentieregelaar 400 V | 2,2 A | 0,75 kW | IP20
Productbeschrijving
Frequentieregelaar voor de aansturing van HVAC-ventilatoren en -pompen met een driefasige 400V-motor. De regelaar is ontworpen voor een eenvoudige ingebruikname en een betrouwbare werking via verschillende toepassingsmodi.
Dankzij een sensorloze vectorregeling levert de frequentieregelaar een efficiënte motorprestatie zonder encoderfeedback. De regelaar ondersteunt verschillende motortypes, waaronder inductiemotoren, borstelloze DC-motoren, permanentmagneetmotoren, synchrone reluctantiemotoren en PMAREL-motoren.
De frequentieomvormer beschikt over uitgebreide motorbeveiligingsfuncties, zoals debietdetectie, detectie van lage belasting en monitoring van de motoraansluiting. Daarnaast ondersteunt de regelaar geavanceerde remmethodes, waaronder DC-injectieremming, dynamisch remmen en AC-fluxremming. De geïntegreerde STO-veiligheidsfunctie voldoet aan SIL3.
Communicatie is mogelijk via Modbus RTU, CANopen of BACnet MS/TP. De behuizing is geschikt voor montage op een DIN-rail in een schakelkast en biedt een beschermingsgraad van IP20 tegen het binnendringen van stof.
Code fabrikant: ODE-4-140022-3F12
Aanvullende specificaties en beschrijvingen
In welke toepassingen wordt deze frequentieregelaar doorgaans gebruikt?
De FIHV-reeks bestaat uit universele frequentieregelaars voor de aansturing van driefasige 400V-motoren in HVAC- en industriële toepassingen. Typische toepassingen zijn toevoer- en afvoerventilatoren, luchtbehandelingskasten, centrifugaalpompen, circulatiepompen, koeltorens, rookafzuigsystemen en transportsystemen. Door de motorsnelheid af te stemmen op de werkelijke behoefte worden het energieverbruik, het geluidsniveau en de mechanische slijtage aanzienlijk verminderd.
Waarom is deze frequentieregelaar eenvoudig in gebruik?
De FIHV-reeks is ontworpen met gebruiksgemak als uitgangspunt. De standaardinstellingen zijn geschikt voor veel gangbare toepassingen, voor de basisconfiguratie hoeft slechts een beperkt aantal parameters ingesteld te worden. Vooraf geconfigureerde toepassingsmodi vereenvoudigen de ingebruikname nog meer. Daarnaast is de frequentieregelaar uitgerust met LED's voor statusindicatie, een QR-code die rechtstreeks toegang biedt tot online ondersteuningsinformatie en een USB-C-aansluiting voor een snelle configuratie en diagnose via de Optitools-software. Parameters kunnen bovendien eenvoudig van de ene frequentieregelaar naar de andere worden gekopieerd, wat de inbedrijfstelling van grotere installaties aanzienlijk versnelt.
Welke motortypes kunnen worden aangestuurd?
Deze frequentieregelaar wordt gevoed met een driefasige 400V-voeding en ondersteunt een breed scala aan motortechnologieën. Naast conventionele inductiemotoren is hij geschikt voor permanentmagneetmotoren (PM), borstelloze DC-motoren (BLDC), synchrone reluctantiemotoren (SynRM), line-start permanentmagneetmotoren (LSPM) en permanentmagneet-ondersteunde reluctantiemotoren (PMAREL).
De geavanceerde sensorloze vectorregeling zorgt voor een stabiele snelheidsregeling, een hoog aanloopkoppel en een soepele werking over het volledige snelheidsbereik. Bovendien ondersteunt de frequentieregelaar hoogrendementsmotoren, waaronder motoren met IE5-rendement.
Waarom is een frequentieregelaar energiezuiniger?
In tegenstelling tot een conventionele snelheidsregelaar regelt een frequentieregelaar zowel de motorspanning als de motorfrequentie. Hierdoor werkt de motor over het volledige snelheidsbereik met een optimaal rendement. Vooral bij ventilatoren en pompen leidt zelfs een kleine verlaging van de motorsnelheid tot een aanzienlijke energiebesparing. Dankzij de geïntegreerde PI-regelaar, slaapmodus en procesregelingsfuncties past de frequentieregelaar de motorsnelheid automatisch aan de werkelijke vraag aan, waardoor het energieverbruik verder wordt verlaagd.
Wat onderscheidt de FIHV-reeks?
Ten opzichte van eerdere generaties biedt de FIHV-reeks standaard een aantal extra functies. Zo beschikt de frequentieregelaar over een geïntegreerde Safe Torque Off (STO)-functie (gecertificeerd volgens SIL3), een interne remchopper, ingebouwde diagnosefuncties met foutenhistoriek, programmeerbare analoge en digitale in- en uitgangen (I/O), een 24V-hulpvoeding, ondersteuning voor zij-aan-zijmontage en een betrouwbare werking bij omgevingstemperaturen tot 50 °C, zonder extra koeling.
Dankzij deze eigenschappen is de FIHV-reeks geschikt voor zowel nieuwe installaties als veeleisende retrofitprojecten, waar betrouwbaarheid, veiligheid en eenvoudig onderhoud essentieel zijn.
Wat is Safe Torque Off (STO)?
Safe Torque Off (STO) is een gecertificeerde veiligheidsfunctie die het motorkoppel veilig uitschakelt zonder de netvoeding te onderbreken. Ook de communicatie via de aangesloten netwerken blijft actief terwijl de motor veilig gestopt werd. Hierdoor kan de frequentieregelaar eenvoudig worden geïntegreerd in noodstop- en machineveiligheidscircuits, terwijl de elektronica onder spanning blijft voor diagnose en een snelle herstart zodra de veiligheidssituatie is opgeheven.
Waarom is het geïntegreerde EMC-filter belangrijk?
Frequentieregelaars schakelen hoge stromen met hoge frequenties, waardoor elektromagnetische storingen (EMC) kunnen ontstaan. Daarom is de ODE-4-140022-3F12 standaard uitgerust met een geïntegreerde EMC-filter van categorie C1. Dit beperkt de geleidende emissies, vereenvoudigt de installatie en helpt te voldoen aan de geldende EMC-eisen. Een correcte bekabeling en een zorgvuldige installatie beperken eveneens storingen en dragen bij aan een betrouwbare werking van de volledige installatie.
