Frequentieomvormer bediening op toestel | 230V | 10,5A | 1,1kW | IP66
Productbeschrijving
Deze frequentieomvormer voor enkelfasige motoren op een monofasig 230 volt net is geschikt voor zowel DIN-railmontage als wandmontage. Hij biedt een IP66-bescherming tegen het binnendringen van vuil en water. Het koellichaam is corrosiebestendig. Het toestel zorgt voor een betrouwbare en intelligente opstart van de motor. Met deze frequentieomvormer kan je zowel de snelheid van ventilatoren als van pompen regelen. .
Naast de kenmerken van de standaard uitvoering hebben de FISE frequentieomvormers een geïntegreerde potentiometer, een vooruit/stop/achteruit keuzeknop en een met een hangslot afsluitbare aan/uit schakelaar. De maximale motorstroom is 10,5 A. Alle parameters kunnen worden ingesteld met 14 basisparameters. Het motortoerental kan worden ingesteld met de hand via het intuïtieve toetsenbord of door een stuursignaal via de ingangen. Daar zou u bvb een 0-10 volt signaal van een sensor op kunnen laten toekomen. De geïntegreerde EMC-filter is van klasse C1.
Fabrikantcode: ODE-3-220105-1F4B-01
Aanvullende specificaties en beschrijvingen
Is het mogelijk om een optimale motorregeling te hebben?
Een variabele ventilatorsnelheidsregelaar regelt alleen de motorspanning. Een frequentieomvormer regelt naast de motorspanning ook de motorfrequentie. Enerzijds is er het voordeel van optimale motorregeling en een energiezuinigere werking. Anderzijds zijn er de hogere kosten en de noodzaak om enkele noodzakelijke parameters in te stellen vóór ingebruikname. Het feit dat zowel motorspanning als motorfrequentie kunnen worden geregeld, biedt extra regelopties en daarmee extra parameters. Om het apparaat zo gebruiksvriendelijk mogelijk te maken, zijn applicatiemacrofuncties ontwikkeld. De hoofdinstellingen zijn gegroepeerd in 14 basisparameters – deze zijn terug te vinden op de helpkaart in de behuizing.
Hoe zorgt deze frequentieomvormer voor een betrouwbare regeling van éénfasige motoren?
Deze frequentieregelaar bestuurt éénfasige inductiemotoren met permanente splitcondensator of spleetpool. Hij vereist een éénfasige voedingsspanning (110 – 240 VAC) en is ontworpen voor toepassingen waarbij geen hoog startkoppel vereist is. Typische toepassingen zijn ventilatoren, luchtblazers, centrifugaalpompen (zwembaden), afzuigers, luchtstroomregelaars, enz. Deze frequentieomvormer gebruikt een revolutionaire besturingsstrategie om een betrouwbare en intelligente start van éénfasige motoren te bereiken. Om deze start te garanderen, versnelt de frequentieregelaar de motorspanning eerst tot de nominale spanning, terwijl een vaste startfrequentie wordt gehandhaafd, waarna de frequentie en spanning worden verlaagd tot het gewenste bedrijfspunt. Deze acceleratiemethode kan worden vergeleken met kickstartversnelling. Eénfasige motoren kunnen slechts in één draairichting worden aangedreven.
Wat maakt deze omvormer zo duurzaam?
De behuizing is ontworpen om de elektronica te beschermen, zelfs in veeleisende omgevingen of bij buitentoepassingen. De behuizing biedt IP66-bescherming tegen het binnendringen van water, vuil en verontreinigingen. Hierdoor is het mogelijk om deze frequentieomvormer rechtstreeks op de installatie te monteren, zelfs bij toepassingen met hogedrukreiniging. Dit maakt een elektrische kast overbodig. Het is echter raadzaam het apparaat te beschermen tegen sneeuw en direct zonlicht.
Wat zijn de geïntegreerde motorregelingen?

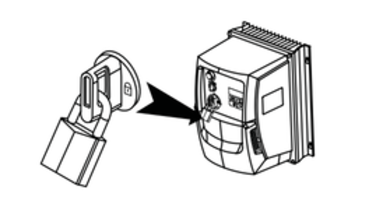

Deze frequentieregelaar beschikt over een potentiometer om de motorsnelheid te regelen. De motorsnelheid kan traploos worden ingesteld. Onder de potentiometer bevindt zich een 3-standenschakelaar om de motor te starten en te stoppen. Bij een éénfasige motor draait de motor altijd in dezelfde richting. Via de werkschakelaar kan de netspanning worden uitgeschakeld. Deze werkschakelaar heeft een vergrendelbare UIT-stand om te garanderen dat de frequentieomvormer – bijvoorbeeld tijdens onderhoud – losgekoppeld blijft van de voedingsspanning.
Wat is de technologie achter de optimale motorregeling?
Frequentieomvormers regelen motorspanning en -frequentie via pulsbreedtemodulatie (pulse-width modulation - PWM). Deze technologie zet de aangeleverde wisselspanning om in gelijkspanning. Een frequentieomvormer heeft een gelijkspanningsbus, die gezien kan worden als een buffertank voor de beschikbare energie. Dit buffervat wordt zowel gevuld door de voedingsspanning (via de gelijkrichter) als door regeneratieve energie van de motor die terugvloeit tijdens het remmen. Deze gelijkspanning wordt weer omgezet in een soort wisselspanning door Isolated Gate Bipolar Transistors (IGBT's). Dit zijn bipolaire transistoren met een geïsoleerde gate-aansluiting die hoge elektrische stromen op hoge snelheid kunnen schakelen. Dankzij de slimme aansturing van de IGBT's kunnen zowel de motorspanning als -frequentie geregeld worden. Dit maakt optimale motorregeling en energiezuinige werking mogelijk.
Wat zijn de extra functies?
Een nadeel van de hoogfrequente schakel-IGBT's is dat ze het elektriciteitsnet vervuilen met hogere harmonische stoorsignalen (EMC-vervuiling). Om deze netvervuiling te minimaliseren, is standaard een EMC-filter klasse C1 ingebouwd. Deze frequentieomvormer is ook uitgerust met een geïntegreerde remchopper. Hierdoor is het mogelijk een remweerstand aan te sluiten om indien nodig de afremtijd te verkorten. Sentera's HVAC-sensoren kunnen worden aangesloten via de analoge ingang of via Modbus RTU-communicatie.
