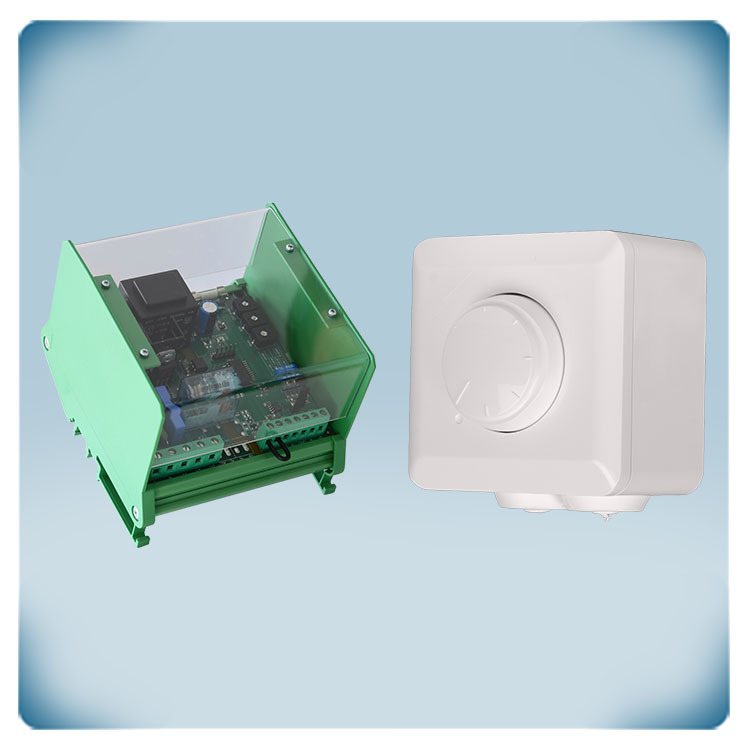

Snelheidsregelaar voor montage op DIN-rail, witte potentiometer met draaiknop

AC-motor 10 A | handmatig bediend op afstand | DIN-rail

Er heeft nog niemand gereageerd op dit product, wees de eerste (zie onderaan), we stellen uw mening op prijs!

Artikelcode FS-R-000024

Huidige voorraad 5 Stk

Fabriekslevertijd 3 Week(en)

Beschrijving van deze HVAC-oplossing

Op afstand bediende traploze snelheidsregeling voor enkelfasige spanningsregelbare motoren. De maximale motorstroom is 10 A en de snelheidsregelaar is voorzien voor DIN-railmontage. Meestal wordt deze oplossing gebruikt om de snelheid van AC-ventilatoren of pompen in HVAC-toepassingen te regelen. Het motortoerental kan worden geselecteerd via de externe potentiometer. In de nulstand stopt de motor. Het is raadzaam om de kabellengte tussen de potentiometer en snelheidsregelaar te beperken.

Documenten

Schematische voorstelling

Componenten van deze HVAC-oplossing

Artikelcode

Aantal

Omschrijving

MVS-1100CDM

1 Stk

Triac snelheidsregelaar voor ventilatoren tot max 10 A. Meerdere ventilatoren kunnen worden aangesloten zolang rekening wordt gehouden met de totale maximumstroom. Werkt op 220 – 240 VAC / 50 – 60 Hz voedingsspanning. De snelheid wordt geregeld volgens een analoge ingang 0-10 Vdc of 0-20 mA of geïnverteerd. Minimum- en maximum snelheid zijn instelbaar alsook het Off-level. Dit toestel beschikt over Modbus RTU communicatie en is voorzien van een DIN-rail bevestiging en aanrakingsveilige IP20 afscherming.

SDP-X10K-NA

1 Stk

10 KOhm potentiometer waarmee u rechtstreeks EC ventilatoren kan aansturen. Als u de snelheid van een AC-motor wil regelen, sluit u deze potentiometer aan op een elektronische snelheidsregelaar of frequentieomvormer. Deze potentiometer heeft een regelbare weerstandswaarde van 0-10 kΩ. Het toestel heeft geen specifieke voeding nodig, maar het ingangssignaal dient zich tussen 0 en 12 VDC te situeren. De meeste EC-ventilatoren, electronische snelheidsregelaars of frequentieomvormers beschikken over een uitgang met de vereiste spanning. Naargelang de stand van de draaiknop varieert de teruggekopelde spanning en dus ook de snelheid van de ventilator. De droge contactuitgang kan worden gebruikt om op afstand een start-stopcommando aan de ventilator te geven. De spatwaterdichte behuizing maakt inbouw (IP44) of opbouwmontage (IP54) mogelijk.
