Potenciometras EC ventiliatoriui su papildomu kontaktu | Modbus RTU
Produkto aprašymas
Potenciometrą SPV-8-010-CP galima naudoti rankiniu būdu valdant EC ventiliatorius, AC ventiliatorių greičio reguliatorius arba sklendžių pavaroms valdyti.
Šios serijos potenciometrams reikalingas 85–264 VAC maitinimas. Potenciometras išduoda signalą kurį galima keisti rankenėlės pagalba, potenciometras turi padėtį išjungta. Sausas kontaktas gali būti naudojama nuotoliniam ventiliatoriaus greičio reguliatorių įjungimui išjungimui. Per „Modbus RTU“ galima pasirinkti šiuos išėjimus: 0-10 VDC / 0-20 mA / 0–100% PWM. Esant išjungtai padėčiai, išėjimas yra 0 VDC / 0 mA / 0% PWM. Išėjimo diapazoną galima reguliuoti per Modbus RTU. Mažiausias diapazonas gali būti reguliuojamas nuo 0 iki 40%, o didžiausias - nuo 60 iki 100%.

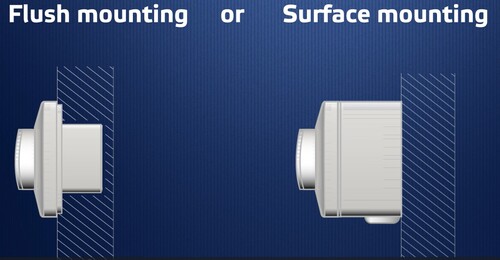

Korpusas tinkamas tiek potinkiniam tiek virštinkiniam montavimui, tinkamai sumontavus potenciometrą į sieną jis atitiks IP44 saugumo klasę, sumontuotas su galine dėžute ant paviršiaus potenciometro korpusas atitiks IP54 saugumo klasę.
Papildomos specifikacijos ir aprašymas
Kokios yra valdymo signalo ribos?
Tai nėra paprastas potenciometras – tai modernus skaitmeninis potenciometras. Jis gali veikti kaip savarankiškas įrenginys arba būti integruotas į Modbus RTU tinklą. Tai suteikia galimybę nustatyti 0–10 V signalą rankiniu būdu potenciometru arba perimti valdymą per Modbus RTU komunikaciją. Per Modbus RTU galima perrašyti potenciometro išėjimo reikšmę. Taip pat galima nuskaityti potenciometro padėtį, išėjimo signalą ir kitus parametrus. Visas parametrų sąrašas pateiktas Modbus registrų žemėlapyje produkto puslapyje. Net jei potenciometras valdo EC ventiliatorių per 0–10 V signalą, tuo pačiu metu pastato valdymo sistema gali nuskaityti nustatytą potenciometro reikšmę. Prireikus pastato valdymo sistema gali perimti kontrolę ir valdyti 0–10 V išėjimą.
Tai nėra paprastas potenciometras – tai modernus skaitmeninis potenciometras. Jis gali veikti kaip savarankiškas įrenginys arba būti integruotas į Modbus RTU tinklą. Tai suteikia galimybę nustatyti 0–10 V signalą rankiniu būdu potenciometru arba perimti valdymą per Modbus RTU komunikaciją. Per Modbus RTU galima perrašyti potenciometro išėjimo reikšmę. Taip pat galima nuskaityti potenciometro padėtį, išėjimo signalą ir kitus parametrus. Visas parametrų sąrašas pateiktas Modbus registrų žemėlapyje produkto puslapyje. Net jei potenciometras valdo EC ventiliatorių per 0–10 V signalą, tuo pačiu metu pastato valdymo sistema gali nuskaityti nustatytą potenciometro reikšmę. Prireikus pastato valdymo sistema gali perimti kontrolę ir valdyti 0–10 V išėjimą.
Ką valdo šis potenciometras?
SPV serija gali būti naudojama kaip paprastas potenciometras. Sukamąja rankenėle galima nustatyti išėjimo reikšmę. Išėjimo signalu galima valdyti EC ventiliatorius arba sklendžių pavaras. Taip pat galima nuotoliniu būdu valdyti AC ventiliatorių greičio reguliatorius (EVS arba MVS serijos) arba dažnio keitiklius (FI-E serijos). Numatytasis išėjimo signalas yra 0–10 V, tačiau prireikus jį galima pakeisti. Potenciometro išėjimo tipą galima pasirinkti per Modbus RTU komunikaciją: 0–10 V, 0–20 mA, 0–100 % PWM. Šis potenciometras veikia tiesiogiai nuo 230 VAC tinklo įtampos, todėl atskiro maitinimo šaltinio nereikia.
SPV serija gali būti naudojama kaip paprastas potenciometras. Sukamąja rankenėle galima nustatyti išėjimo reikšmę. Išėjimo signalu galima valdyti EC ventiliatorius arba sklendžių pavaras. Taip pat galima nuotoliniu būdu valdyti AC ventiliatorių greičio reguliatorius (EVS arba MVS serijos) arba dažnio keitiklius (FI-E serijos). Numatytasis išėjimo signalas yra 0–10 V, tačiau prireikus jį galima pakeisti. Potenciometro išėjimo tipą galima pasirinkti per Modbus RTU komunikaciją: 0–10 V, 0–20 mA, 0–100 % PWM. Šis potenciometras veikia tiesiogiai nuo 230 VAC tinklo įtampos, todėl atskiro maitinimo šaltinio nereikia.
Kaip galima reguliuoti išėjimo diapazoną?
Kai kurie EC varikliai arba vožtuvų pavaros negali tinkamai veikti su per mažais valdymo signalais. Kartais ventiliatorius būna per didelės galios. Šio potenciometro išėjimo viršutinę ir apatinę ribas galima reguliuoti per Modbus RTU. Pavyzdžiui, pagal nutylėjimą išėjimo signalas yra 0–10 V, tačiau jį galima pakeisti į 4–9 V arba kitą individualiai nustatytą diapazoną.
Kai kurie EC varikliai arba vožtuvų pavaros negali tinkamai veikti su per mažais valdymo signalais. Kartais ventiliatorius būna per didelės galios. Šio potenciometro išėjimo viršutinę ir apatinę ribas galima reguliuoti per Modbus RTU. Pavyzdžiui, pagal nutylėjimą išėjimo signalas yra 0–10 V, tačiau jį galima pakeisti į 4–9 V arba kitą individualiai nustatytą diapazoną.
Ar galima apversti išėjimo signalą?
Pagal nutylėjimą potenciometro išėjimas didėja nuo mažos iki didelės reikšmės. Tačiau jį galima apversti, kad signalas mažėtų nuo didelės iki mažos reikšmės. Pavyzdžiui, vietoj 0–10 V galima nustatyti 10–0 V.
Pagal nutylėjimą potenciometro išėjimas didėja nuo mažos iki didelės reikšmės. Tačiau jį galima apversti, kad signalas mažėtų nuo didelės iki mažos reikšmės. Pavyzdžiui, vietoj 0–10 V galima nustatyti 10–0 V.
Kokia yra sauso kontakto funkcija?
Šis potenciometras turi sausą kontaktą (dry contact). Jis gali būti naudojamas išoriniam įrenginiui valdyti (pvz., sklendei) arba varikliui įjungti / išjungti. Kai potenciometro rankenėlė pasukta visiškai prieš laikrodžio rodyklę, sausas kontaktas yra atviras. Sukant rankenėlę pagal laikrodžio rodyklę, kontaktas užsidaro.
Šis potenciometras turi sausą kontaktą (dry contact). Jis gali būti naudojamas išoriniam įrenginiui valdyti (pvz., sklendei) arba varikliui įjungti / išjungti. Kai potenciometro rankenėlė pasukta visiškai prieš laikrodžio rodyklę, sausas kontaktas yra atviras. Sukant rankenėlę pagal laikrodžio rodyklę, kontaktas užsidaro.
Kas daro korpusą patikimą?
SDP-X10K-NA potenciometras tinka tiek virštinkiniam, tiek potinkiniam montavimui. Tai reiškia, kad jį galima montuoti ant bet kokio tipo sienos arba joje – ant tvirtos sienos, gipso kartono ar net medinės plokštės. Montavimo skylės puikiai tinka standartinėms europinėms įleidžiamoms sieninėms dėžutėms. Apsaugos klasė IP44 atitinka potinkinis montavimas ir IP54 apsaugos klasė atitinka virštinkinis montavimas. Be to, įrenginys atrodo estetiškai ir puikiai dera prie įvairių interjero stilių. Valymas labai paprastas – pakanka drėgnos šluostės.
