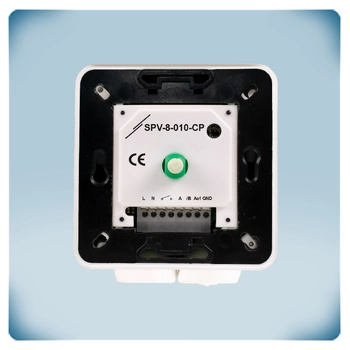

Потенциометър за EC вентилатори | сух контакт | Modbus RTU
Описание на продукта
Потенциометър с изход от 0-10 V и Modbus RTU комуникация. Захранващото напрежение е 85-264 VAC. Изходът за сух контакт може да се използва за дистанционно управление ON-OFF (Вкл. – Изкл) на EC вентилатор. Аналоговият изходен сигнал може да бъде настроен чрез въртящата се кнопка с позиция OFF. Чрез Modbus RTU могат да бъдат избрани следните типове изходи: 0-10 VDC / 0-20 mA / 0-100 % PWM. Този потенциометър управлява EC вентилатори, регулатори на скоростта на вентилатора на променлив ток или задвижващи механизми на клапите. Изходният диапазон се регулира чрез Modbus RTU. Минималната изходна стойност може да се регулира между 0 до 40 %. Максималната изходна стойност може да се регулира между 60 и 100 %. Влагоустойчивият корпус е подходящ както за вграден монтаж (IP44) така и за повърхностен монтаж (IP54).
Документи
Допълнителни спецификации и описание
Това е потенциометър 0-10 V
Серията SPV може да се използва като обикновен потенциометър. Чрез въртящата се кнопка може да се зададе изходна стойност. Тази изходна стойност може да управлява EC вентилатори или задвижки на клапи. Тя може също така дистанционно да управлява регулаторите на скоростта на вентилатори (серии EVS или MVS) или честотни инвертори (серия FI-E). Изходът по подразбиране е 0-10 V. Той може да бъде настроен при необходимост. Изходният тип на този потенциометър може да бъде избран през Modbus RTU: 0—10 V, 0—20 mA или 0—100 % PWM. Този потенциометър работи директно 230 VAC мрежово напрежение.
0-10 V потенциометър с Modbus RTU комуникация!
Това не е обикновен потенциометър. Това е най-съвременен цифров потенциометър. Той може да работи самостоятелно или да бъде интегриран в мрежа Modbus-RTU. Например, потенциометърът може да управлява EC вентилатор чрез 0-10 V и в същото време системата за управление на сградата може да отчита зададената стойност на потенциометъра. Управлението на сградата може дори да поеме контрола на изхода на потенциометъра 0-10 V, ако е необходимо.
Modbus RTU потенциометър
Серията SPV предлага изцяло цифров контрол за регулатори на скоростта на вентилатора на променлив ток (серия RTVS1) чрез Modbus RTU. И двете устройства са свързани цифрово. Това намалява риска от смущения и дава възможност за увеличаване на дължината на кабела между потенциометъра и регулатора на скоростта на вентилатора.
Настройка на минимално и максимално ниво
Някои EC двигатели или задвижващи механизми за клапи не могат да обработват управляващи сигнали, които са твърде ниски. Понякога вентилаторът може да бъде твърде голям или твърде мощен. Но това не трябва да ви притеснява, горната и долната граница на изхода на този потенциометър могат да се регулират чрез Modbus RTU. Например, по подразбиране изходният сигнал е 0-10 V. Той може да се регулира 4-9 V или друг персонализиран диапазон.
Възвръщаем изходен сигнал
По подразбиране изходът на този потенциометър се променя от ниска към висока стойност. Възможно е да се инверсира изходът на този потенциометър, така че да премине от висока към ниска стойност. Например, по подразбиране изходният сигнал 0-10 V. Това може да се настрои към 10-0 V.
Сух контакт
Този потенциометър има изход за сух контакт. Този изход за сух контакт може да бъде използван за управление на външно устройство (например, задвижващ механизъм) или за активиране или дективиране на двигател. Когато кнопката на потенциометъра бъде завъртяна докрай в посока, обратна на движението на часовниковата стрелка, сухият контакт е отворен. При завъртане на кнопката на потенциометъра по посока на движението на часовниковата стрелка, контактът ще се затвори.
