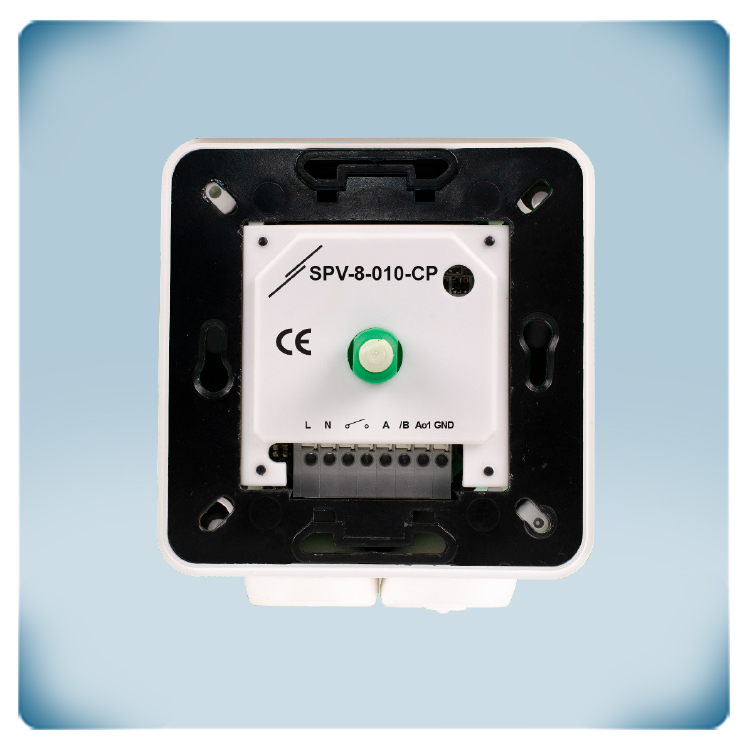

.webp "Bloque de terminles para potenciómetro para motor EC con Modbus")
Declaración conformidad CE
Potenciómetro para ventilador EC | contactos secos | Modbus RTU
Descripción de producto
El SPV-8-010-CP es un potenciómetro de control de ventilación altamente avanzado con comunicación Modbus RTU, lo que permite su integración en un BMS o en el Cloud SenteraWeb.
Cuenta con una fuente de alimentación universal (85-264 VAC) y un mando giratorio para control manual, además de un contacto seco para conmutación remota de Encendido/Apagado (ON/OFF). La señal de salida se puede configurar a través de Modbus (0-10 V, 0-20 mA, PWM).
El dispositivo es duradero, con una envolvente a prueba de salpicaduras y opciones de montaje para protección IP44 empotrado o IP54 en superficie. Esta versatilidad garantiza un rendimiento fiable en una variedad de entornos de instalación.
Especificaciones y descripción adicionales
¿Qué controla este potenciómetro?
La serie SPV puede utilizarse como un potenciómetro simple. A través del mando giratorio, se puede establecer un valor de salida. Este valor de salida puede controlar ventiladores EC o actuadores de compuerta. También puede controlar de forma remota controladores de velocidad de ventiladores AC (series EVS o MVS) o variadores de frecuencia (serie FI-E). La salida predeterminada es 0-10 V. Esto se puede ajustar si es necesario. El tipo de salida de este potenciómetro se puede seleccionar a través de Modbus RTU: 0—10 V, 0—20 mA o 0—100 % PWM. ¡Este potenciómetro funciona directamente con una tensión de red de 230 VAC. No se requiere una fuente de alimentación independiente!
¿Cuáles son los límites de la señal de control?
Este no es solo un potenciómetro simple. Es un potenciómetro digital de última generación. Tiene la capacidad de funcionar como un dispositivo autónomo o puede ser integrado en una red Modbus RTU. Esto ofrece la posibilidad de establecer la señal de 0 - 10 Voltios manualmente a través del potenciómetro o de anular el control manual mediante la comunicación Modbus RTU. A través de la comunicación Modbus RTU, el valor de salida del potenciómetro puede ser sobrescrito. La posición del potenciómetro, el valor de salida y todos los demás parámetros se pueden leer a través de la comunicación Modbus RTU. La lista completa de parámetros está disponible en el mapa de registros Modbus en la página del producto.
Aunque el potenciómetro aún puede controlar un ventilador EC a través de una señal de control de 0 - 10 V, al mismo tiempo el sistema de gestión de edificios (BMS) puede leer el valor consignado del potenciómetro. La gestión del edificio puede incluso tomar el control de la salida de 0 - 10 V del potenciómetro si es necesario.
¿Qué hay de nuevo en la serie de potenciómetros SPV?
El SPV-8-010-CP es el sucesor de la clásica serie MTV-1-010-CP y tiene casi la misma funcionalidad, pero mejorada. La tecnología antigua basada en jumpers se ha sustituido por la comunicación Modbus RTU, el cableado se realiza mediante una conexión de clema de inserción rápida (push-in cage clamp) y, por último, pero no menos importante, la estética y el diseño se han mejorado para adaptarse a interiores modernos. Todavía puede utilizar el SPV como un potenciómetro manual, pero para aprovechar todo su conjunto de funciones, recomendamos utilizar la comunicación Modbus RTU.
¿Cómo se puede ajustar el rango de salida?
Algunos motores EC o actuadores de válvula no pueden gestionar señales de control demasiado bajas. A veces, un ventilador está sobredimensionado o es demasiado potente. No representa un problema, los límites superior y inferior de la salida de este potenciómetro se pueden ajustar a través de Modbus RTU. Por ejemplo, de forma predeterminada, la señal de salida es de 0 - 10 V. Esta se puede ajustar a 4 - 9 V o a cualquier otro rango personalizado.
¿Se puede invertir la salida?
De forma predeterminada, la salida de este potenciómetro va de nivel bajo a nivel alto. De hecho, es posible invertir la salida de este potenciómetro para que vaya de nivel alto a nivel bajo. Por ejemplo, de forma predeterminada, la señal de salida es de 0-10 V. Esta puede ajustarse hacia 10-0 V.
¿Cuál es la función de la salida de contacto seco?
Este potenciómetro dispone de una salida de contacto seco. Esta salida de contacto seco puede utilizarse para controlar un dispositivo externo (por ejemplo, un actuador de compuerta) o para habilitar o deshabilitar un motor. Cuando el mando del potenciómetro se gira completamente en sentido antihorario, el contacto seco está abierto. Al girar el mando del potenciómetro en sentido horario, el contacto se cierra.
¿Qué hace que la envolvente sea fiable?
El potenciómetro SDP-X10K-NA es apto tanto para montaje en superficie, como para montaje empotrado, lo que significa que puede instalarlo sobre o dentro de cualquier tipo de pared: una pared sólida, tabiquería seca o incluso un panel de madera. Los orificios de montaje se ajustan perfectamente a las cajas de pared estándar europeas utilizadas para el montaje empotrado. El grado de protección es IP44 para montaje empotrado y IP54 para montaje en superficie. Además, presenta una estética cuidada que se adapta a cualquier estilo de interior. Su limpieza es muy sencilla utilizando únicamente un paño húmedo.
