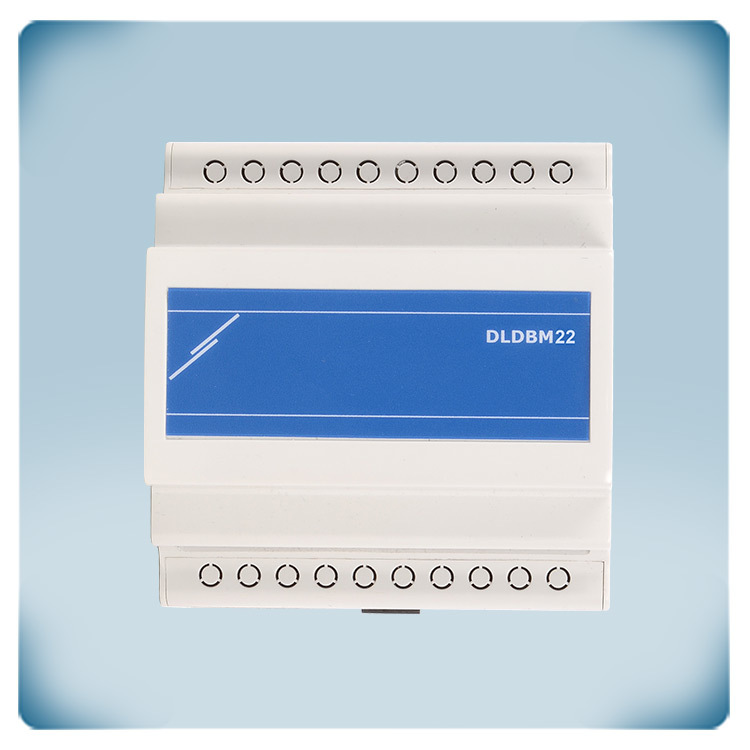

.webp "Ant DIN montuojamas PoM maitinimo paskirstymo blokas su integruotu 3,3 VDC maitinimu")

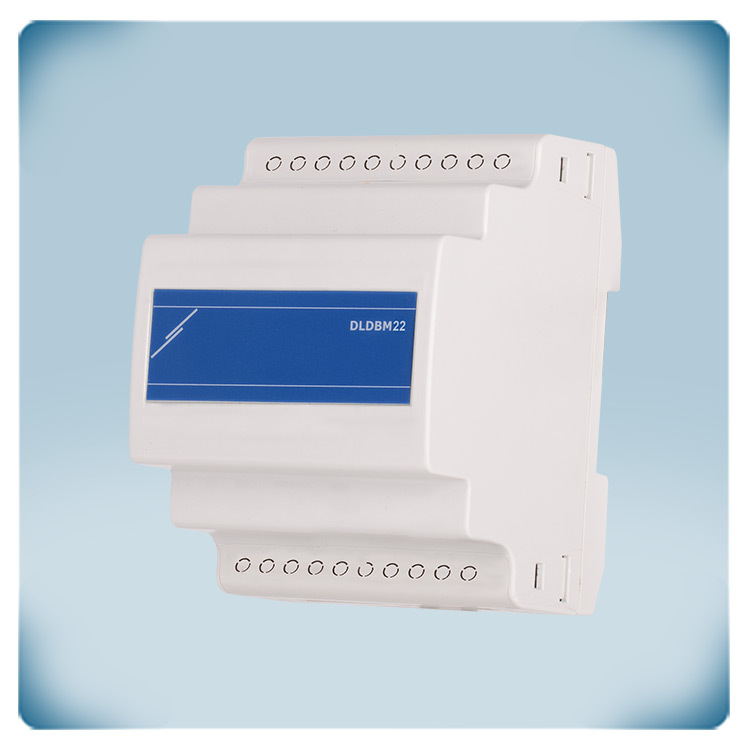

.webp "Gaminių paskirstymo ir maitinimo modulis")

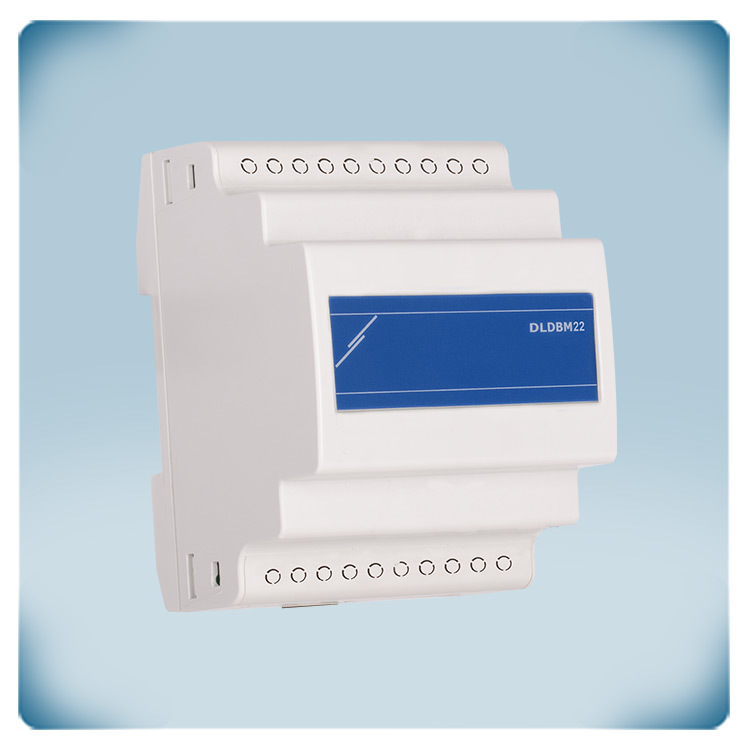

.webp "Jutiklių ir kitų gaminių sujungimo į vieną sistemą modulis")

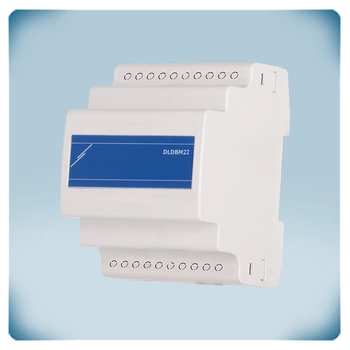

.webp "Gaminių sujungimo į vieną sistemą modulis")
.webp "Paskirstymo modulio 12 jungčių maitinimui per Modbus")

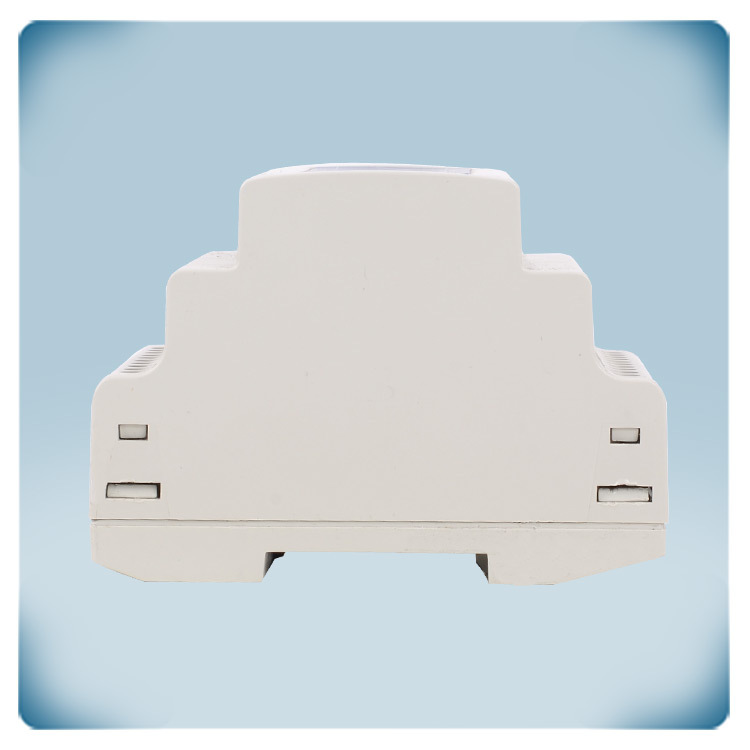

.webp "Modbus tinklo paskirstymo dėžutė")
.webp "Modbus tinklo paskirstymo dėžutės fiksatorius")
CE deklaracija
Modbus RTU skirstytuvas | 22 kanalai | 3,3 VDC konverteris
Produkto aprašymas
Modbus skirstytuvas su ant DIN bėgelio montuojamu korpusu. Modbus RTU ryšiui ir maitinimo prijungtiems įrenginiams tiekimui: 24 VDC ir 3,3 VDC. DMDBM22 taip pat turi integruotą 3,3 VDC maitinimo šaltinį (5 W).
Tiek Modbus RTU, tiek maitinimo šaltiniai yra paskirstomi per: 10x RJ45 jungtį (24 VDC) ir 12x RJ12 jungtį (3,3 VDC). Didžiausia paskirstyta srovė: 1,5 A (suminė srovė 3,3 VDC ir 24 VDC).
Papildomos specifikacijos ir aprašymas
Kas užtikrina korpuso ilgaamžiškumą?
Korpusas pagamintas iš aukštos kokybės r-ABS VO (UL94) plastiko, kuris yra atsparus ugniai, itin patvarus ir užtikrina veiksmingą apsaugą nuo smūgių.
Korpusas užtikrina IP20 apsaugos klasę nuo dulkių ir vandens patekimo bei yra tinkamas montuoti ant DIN bėgelio.
Koks yra didžiausias kabelio ilgis?
Modbus RTU tinklas turėtų būti suformuotas pagal linijinę topologiją. Didžiausias pagrindinės linijos ilgis yra maždaug 1 000 m. Bendras visų atšakų ilgis neturėtų viršyti 20 m. Pagrindinės linijos ilgį galima padidinti naudojant„Modbus kartotuvus (retransliatorius). Daugiau informacijos apie Modbus RTU ryšį rasite mūsų Modbus RTU įrengimo vadove.
Kas yra 12 prievadų RJ12 Modbus RTU paskirstymo dėžutė?
RJ12 lizdas, dar vadinamas 6P6C lizdu, yra fizinė sąsaja, visų pirma naudojama telefono kabeliams prijungti. Savo išvaizda jis panašus į RJ45 lizdą, tačiau turi mažiau kontaktų. Pavadinimas RJ12 yra termino Registered Jack 12 santrumpa. Ši jungtis skirta naudoti su daugiausia šešiais laidais arba kontaktais. Vis dėlto dažniausiai naudojamas 6P4C (6 padėtys, 4 kontaktai) laidų sujungimas, t. y. jungtyje yra šešios laidų padėtys, tačiau paprastai naudojami tik keturi kontaktai. RJ12 lizdai užtikrina patikimą fizinį ryšį ir leidžia perduoti tiek duomenų signalus, tiek 3,3 VDC maitinimą. Norėdami naudoti jungtį, tiesiog įkiškite kabelį su RJ12 jungtimi į lizdą, kol išgirsite spragtelėjimą. Lizdo viduje esantys keturi kontaktai susijungia su atitinkamais jungties kontaktais ir taip užtikrinamas signalų perdavimas. Dvylika RJ12 lizdų gali būti naudojami Sentera įrenginiams, kuriems reikalingas 3,3 VDC maitinimas, tarpusavyje sujungti. Per RJ12 lizdus prijungtiems įrenginiams paskirstomas Modbus RTU ryšys ir 3,3 VDC maitinimo įtampa. 3,3 VDC maitinimo įtampa gaunama iš RJ45 lizduose esančio 24 VDC maitinimo. Jei prie RJ45 lizdų neprijungtas išorinis 24 VDC maitinimo šaltinis, 3,3 VDC maitinimo taip pat nebus. Bendras visų prijungtų įrenginių suvartojamos srovės dydis neturi viršyti 1,5 A (bendrai įvertinus 3,3 VDC ir 24 VDC įrenginius).
Kas yra 10 prievadų RJ45 Modbus RTU paskirstymo dėžutė?
RJ45 lizdas, dar vadinamas RJ45 jungtimi arba kištukiniu lizdu, yra standartizuota fizinė sąsaja, naudojama Ethernet kabeliams prijungti prie įvairių tinklo įrenginių. Šio tipo jungtis plačiai naudojama tiek gyvenamosiose, tiek komercinėse patalpose ir yra pagrindinis Ethernet jungčių pasirinkimas. Be to, ji atitinka standartą, taikomą jungiant Sentera Power over Modbus RTU (PoM) įrenginius. Žymėjimas RJ45 yra kilęs iš termino Registered Jack 45 ir nurodo su šia jungtimi susijusį laidų sujungimo standartą. RJ45 jungtį sudaro aštuoni kontaktai, ji skirta duomenims ir maitinimui perduoti vytos poros kabeliais. RJ45 lizdai yra praktiškas ir patikimas sprendimas įrenginiams prijungti prie Modbus tinklo, užtikrinantis sklandų ryšį įvairiose tinklo aplinkose. Šioje Modbus RTU paskirstymo dėžutėje yra dešimt RJ45 lizdų. Šie RJ45 lizdai yra viduje sujungti lygiagrečiai. Per RJ45 lizdus galima tarpusavyje sujungti Sentera įrenginius, kuriems reikalingas 24 VDC maitinimas – tai yra PoM (Power over Modbus) jungtis. Naudojant Sentera PoM jungtį, tiek Modbus RTU ryšys, tiek 24 VDC maitinimas perduodami vienu UTP kabeliu su RJ45 jungtimi. Reikalingas išorinis 24 VDC maitinimo šaltinis. Ši paskirstymo dėžutė supaprastina Sentera įrenginių laidų prijungimą ir sujungimą. Tiesiog įkiškite UTP kabelį su RJ45 jungtimi į lizdą, kol išgirsite spragtelėjimą. Aštuoni jungties kontaktai susijungs su atitinkamais kontaktais lizdo viduje ir taip bus užtikrintas patikimas fizinis ryšys. Tai leidžia perduoti duomenis tarp įrenginių ir paskirstyti 24 VDC maitinimą.
