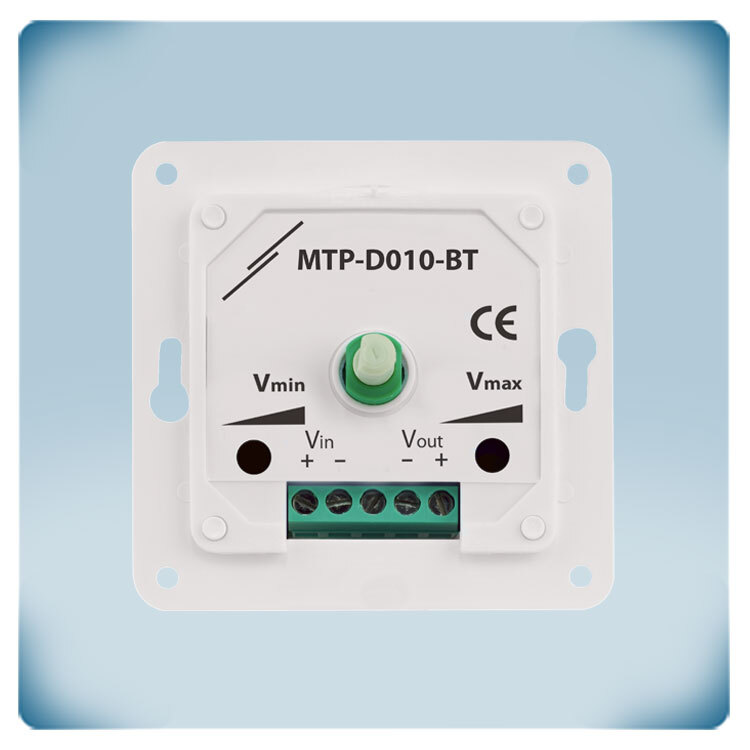

.webp "Potenciometras su min maks nustatymo trimeriais")
.webp "Potenciometro vidinis korpusas")
CE deklaracija
Potenciometras EC ventiliatoriui | maitinimas 3-15 VDC
Produkto aprašymas
Potenciometras skirtas EC ventiliatoriams juos valdyti 0-10 VDC signalu, šį potenciometrą MTP-D010-BT tai pat galima naudoti rankiniu būdu valdyti ir AC ventiliatorių greičio reguliatorius arba sklendžių pavaras.
Potenciometrui reikalinga 3-15 VDC maitinimo įtampa, sukamąja rankenėle keičiamas išėjimo signalas 0-10V. Išėjimo diapazoną galima reguliuoti naudojant du vidinius trimerius tarp Vmin (10–70%) ir Vmax (30–100%).
Korpusas apsaugotas nuo purslų ir yra tinkamas potinkiniam (IP44) ir virštinkiniam (IP54) montavimui.
Papildomos specifikacijos ir aprašymas
Kodėl HVAC sistemose reikia reguliuoti valdymo signalo ribas?
Kai kuriose srityse pageidautina reguliuoti valdymo signalo apatinę ir viršutinę ribas. Tai ypač naudinga tais atvejais, kai tam tikri EC varikliai ar sklendžių pavaros nėra suderinami su pernelyg žemais valdymo signalais. Tokiu atveju valdymo signalo apatinė riba gali būti nustatoma integruotu reguliavimo potenciometru (trimeriu), užtikrinant optimalų veikimą ir nepažeidžiant įrangos. Kita vertus, naudojant per didelės galios ventiliatorius, būtina reguliuoti viršutinę valdymo signalo ribą. Tai atliekama maksimalaus lygio trimeriu, kuris efektyviai apriboja maksimalų ventiliatoriaus greitį. Integravus šias reguliuojamas ribas, sistemą galima tiksliai pritaikyti konkretiems poreikiams, užtikrinant optimalų veikimą ir ilgaamžiškumą. Pastaba: minimali ir maksimali valdymo signalo reikšmės reguliuojamos trimeriais, esančiais po priekiniu dangteliu. Norėdami juos pasiekti, pasukite rankenėlę į dešinę, kol ji iššoks. Atsukite atsilaisvinusią veržlę ir nuimkite išorinio korpuso dangtelį.
Kokia yra HVAC potenciometro paskirtis?
Valdymo signalas, potenciometro išėjimas didėja arba mažėja priklausomai nuo sukamąja rankenėle nustatytos padėties. Šis valdymo signalas gali tiesiogiai valdyti EC ventiliatorius arba sklendžių pavaras. Jis taip pat gali nuotoliniu būdu valdyti AC ventiliatorių greičio reguliatorius pvz., Sentera EVS arba MVS serijas arba dažnio keitiklius FI-E serija. Tipinis pavyzdys – potenciometras sumontuojamas gyvenamajame kambaryje, o ventiliatoriaus greičio reguliatorius įrengiamas techninėje patalpoje arba elektros spintoje. Tokia sistema leidžia patogiai ir efektyviai valdyti HVAC įrangą.
Kai kuriose srityse pageidautina reguliuoti valdymo signalo apatinę ir viršutinę ribas. Tai ypač naudinga tais atvejais, kai tam tikri EC varikliai ar sklendžių pavaros nėra suderinami su pernelyg žemais valdymo signalais. Tokiu atveju valdymo signalo apatinė riba gali būti nustatoma integruotu reguliavimo potenciometru (trimeriu), užtikrinant optimalų veikimą ir nepažeidžiant įrangos. Kita vertus, naudojant per didelės galios ventiliatorius, būtina reguliuoti viršutinę valdymo signalo ribą. Tai atliekama maksimalaus lygio trimeriu, kuris efektyviai apriboja maksimalų ventiliatoriaus greitį. Integravus šias reguliuojamas ribas, sistemą galima tiksliai pritaikyti konkretiems poreikiams, užtikrinant optimalų veikimą ir ilgaamžiškumą. Pastaba: minimali ir maksimali valdymo signalo reikšmės reguliuojamos trimeriais, esančiais po priekiniu dangteliu. Norėdami juos pasiekti, pasukite rankenėlę į dešinę, kol ji iššoks. Atsukite atsilaisvinusią veržlę ir nuimkite išorinio korpuso dangtelį.
Kokia yra HVAC potenciometro paskirtis?
Valdymo signalas, potenciometro išėjimas didėja arba mažėja priklausomai nuo sukamąja rankenėle nustatytos padėties. Šis valdymo signalas gali tiesiogiai valdyti EC ventiliatorius arba sklendžių pavaras. Jis taip pat gali nuotoliniu būdu valdyti AC ventiliatorių greičio reguliatorius pvz., Sentera EVS arba MVS serijas arba dažnio keitiklius FI-E serija. Tipinis pavyzdys – potenciometras sumontuojamas gyvenamajame kambaryje, o ventiliatoriaus greičio reguliatorius įrengiamas techninėje patalpoje arba elektros spintoje. Tokia sistema leidžia patogiai ir efektyviai valdyti HVAC įrangą.
Ar potenciometras turi padėtį išjungta?
Šios serijos potenciometrai neturi padėties išjungta, todėl svarbu nusistatyti minimalų potenciometro išėjimo šignalą.
Kodėl korpusas yra patikimas?
MTP serijos potenciometrai tinkami tiek paviršiniam, tiek potinkiniam montavimui, todėl gali būti montuojami ant bet kokio tipo sienos – mūrinės, gipso kartono ar net medinės. Montavimo angos idealiai atitinka standartines europines įleidžiamas sienines dėžutes. Apsaugos klasė – IP44 potinkino montavimo atveju ir IP54 virštinkinio montavimo atveju. Be to, įrenginys atrodo estetiškai ir dera prie įvairių interjero stilių. Jį lengva valyti – pakanka drėgnos šluostės. Todėl nereikia rinktis dviejų skirtingų versijų.
Kokios yra valdymo signalo ribos?
Tai priklauso nuo MTP-D maitinimo įtampos. Tiekiama įtampa turi būti 3–15 VDC diapazone. Minimali reikšmė gali būti nustatoma tarp 10 % ir 70 % tiekiamos įtampos. Maksimali reikšmė gali būti nustatoma tarp 30 % ir 100 % tiekiamos įtampos. Visada įsitikinkite, kad nustatytos ribos kartu su tiekiama įtampa suformuoja išėjimo signalą, atitinkantį prijungto įrenginio specifikacijas. Pavyzdžiui, jei tiekiama įtampa yra 15 VDC ir viršutinė riba nustatyta 100 %, prijungtas įrenginys turi būti pritaikytas priimti iki 15 VDC valdymo signalą.
MTP serijos potenciometrai tinkami tiek paviršiniam, tiek potinkiniam montavimui, todėl gali būti montuojami ant bet kokio tipo sienos – mūrinės, gipso kartono ar net medinės. Montavimo angos idealiai atitinka standartines europines įleidžiamas sienines dėžutes. Apsaugos klasė – IP44 potinkino montavimo atveju ir IP54 virštinkinio montavimo atveju. Be to, įrenginys atrodo estetiškai ir dera prie įvairių interjero stilių. Jį lengva valyti – pakanka drėgnos šluostės. Todėl nereikia rinktis dviejų skirtingų versijų.
Kokios yra valdymo signalo ribos?
Tai priklauso nuo MTP-D maitinimo įtampos. Tiekiama įtampa turi būti 3–15 VDC diapazone. Minimali reikšmė gali būti nustatoma tarp 10 % ir 70 % tiekiamos įtampos. Maksimali reikšmė gali būti nustatoma tarp 30 % ir 100 % tiekiamos įtampos. Visada įsitikinkite, kad nustatytos ribos kartu su tiekiama įtampa suformuoja išėjimo signalą, atitinkantį prijungto įrenginio specifikacijas. Pavyzdžiui, jei tiekiama įtampa yra 15 VDC ir viršutinė riba nustatyta 100 %, prijungtas įrenginys turi būti pritaikytas priimti iki 15 VDC valdymo signalą.
