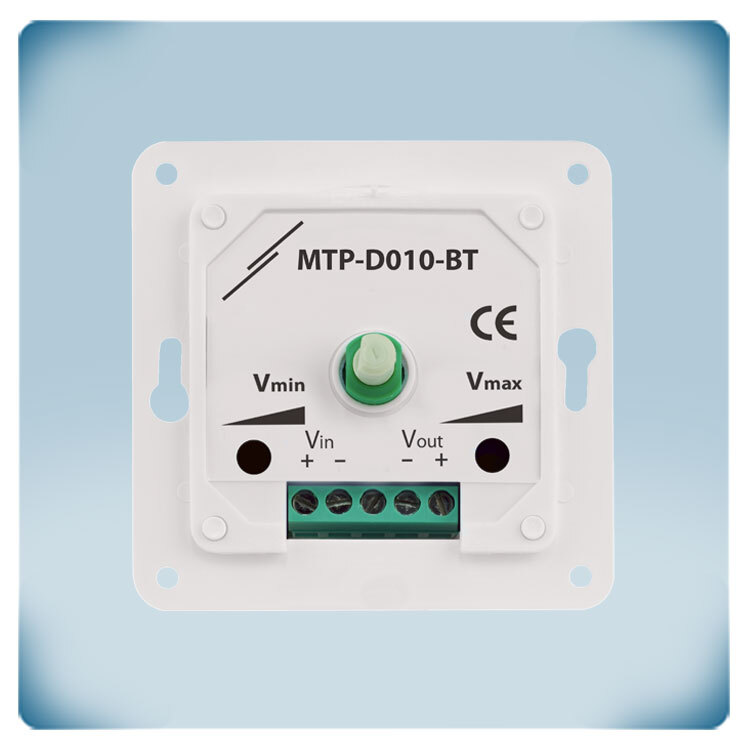

Potentiomètre moteur EC | plage réglable

Personne n'a encore commenté ce produit, soyez le premier (voir ci-dessous), nous apprécions votre avis !
Code article MTP-D010-BT
GTIN 0.540.100.300.887.4
No d'intrastat 84.14.90.00
Catégorie Potentiometres tension alimentation 3-24 VCC
Stock actuel 66 Unité
Temps d'avance d'usine 4 Semaine(s)

Description du produit

Le potentiomètre MTP-D010-BT peut être utilisé pour la commande manuelle de ventilateurs EC, de variateurs de vitesse pour ventilateur AC ou d'actionneurs. Il nécessite une tension d'alimentation de 3 à 15 VCC et fournit un signal de sortie variable continu qui peut être réglé par un bouton rotatif sans position d'arrêt. La plage de sortie est réglable via deux potentiomètres internes entre Vmin (10-70%) et Vmax (30-100%). Son boîtier résistant aux éclaboussures convient à la fois pour un montage encastré (IP44) et en surface (IP54).

Spécifications et descriptions supplémentaires


À quoi sert un potentiomètre 0-10 VCC ?
Le signal de commande (sortie du potentiomètre) augmente ou diminue en fonction de la position du bouton rotatif. Ce signal de commande peut contrôler directement les ventilateurs EC ou les actionneurs de registre. Il peut également contrôler à distance des variateurs de vitesse VCA (série EVS ou MVS) ou des convertisseurs de fréquence (série FI-E). Par exemple : le potentiomètre peut être installé dans le salon tandis que le variateur de vitesse se trouve dans un local technique ou une armoire électrique.

Niveaux minimum et maximum réglables
Pour certaines applications, il est souhaitable d'ajuster la limite basse et la limite haute du signal de commande. Certains moteurs EC ou actionneurs de registre ne peuvent pas gérer des signaux de commande trop faibles. La limite basse du signal de commande peut être ajustée via un trimmer intégré. Parfois, un ventilateur est surdimensionné. Dans ce cas, la limite haute du signal de commande peut être réduite via un trimmer. Cela limitera la vitesse maximale du ventilateur.

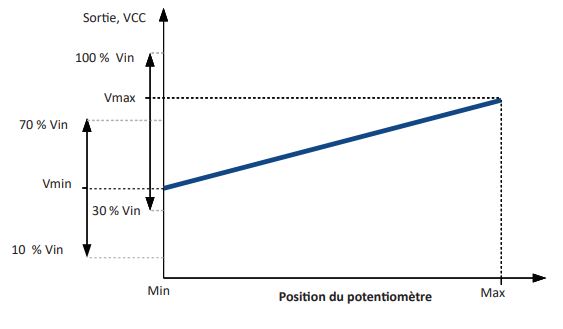

régler niveaux min et max potentiomètre

Quelles sont les limites du signal de commande ?
La valeur minimale du signal de commande peut être réglée entre 0 et 7 VCC. La valeur maximale du signal de commande peut être réglée entre 3 et 10 VCC. Vérifiez toujours que les limites appliquées entraînent un signal de commande conforme aux spécifications de l'appareil connecté. Par exemple : si la tension fournie est de 15 VCC et que la limite haute est réglée sur 100%, l'appareil connecté doit être capable de gérer un signal de commande jusqu'à 15 VCC.

Sans position d’arrêt
Dans certaines situations, il est techniquement ou légalement tenu d'assurer une alimentation en air frais minimale en toutes circonstances. Comme ce potentiomètre n'a pas de position d’arrêt, le signal de commande n'atteindra jamais 0 VCC. Même lorsque le bouton rotatif est en position minimum (tourné dans le sens antihoraire), le signal de commande sera à la valeur minimum. Ce niveau basse vitesse peut être réglé via le trimmer intégré.

Visitez notre microsite pour plus d'informations.
