Potentiometer für EC-Motor - einstellbarer Bereich 3-15 VDC
Produktbeschreibung
Das Potentiometer MTP-D010-BT steuert EC-Ventilatoren oder Klappenstellantriebe. Es kann auch Drehzahlregler für Wechselstromventilatoren oder Frequenzumrichter fernbedienen. Es benötigt eine Versorgungsspannung von 3-15 VDC und liefert ein stufenloses Ausgangssignal, das mit einem Drehknopf eingestellt werden kann. Dieses Potentiometer hat keine AUS-Stellung. Die Mindest- und Höchstgrenze ist über zwei interne Trimmer zwischen Vmin (10-70 %) und Vmax (30-100 %) einstellbar. Sein spritzwassergeschütztes Gehäuse ist sowohl für Unterputz- (IP44) als auch für Aufputzmontage (IP54) geeignet.
Zusätzliche Spezifikationen und Beschreibung
Was macht ein Potentiometer?
Je nachdem, ob Sie den Drehknopf eines Potentiometers im oder gegen den Uhrzeigersinn drehen, wird das von ihm abgegebene 0-10 V Führungssignal größer oder kleiner.
Dieses Führungssignal kann direkt zur Steuerung von EC-Ventilatoren oder Klappenstellantrieben verwendet werden. Es kann auch Drehzahlregler für Wechselstromventilatoren (EVS- oder MVS-Serie) oder Frequenzumrichter (FI-E-Serie) fernsteuern. Das Potentiometer kann dann z.B in einem Büro eingebaut werden, während sich der Drehzahlregler in einem technischen Raum oder Schaltschrank befindet.
Das Potentiometer ist geeignet für Unterputz-oder Aufputzmontage und hat IP44 bzw. IP54
Einstellbarer Mindest- und Höchstwert
Manchmal ist es wünschenswert, die Mindest- und Höchstwert des Führungssignal zu begrenzen. Einige EC-Motoren oder Klappenstellantriebe können keine zu niedrigen Führungssignale verarbeiten. Der Minimalwert des MTP-D-Steuersignals kann über einen eingebauten Trimmer eingestellt werden. Andererseits ist ein Ventilator manchmal überdimensioniert. In diesem Fall kann der Maximalwert des Führungssignals über den Maximaltrimmer reduziert werden. Dadurch wird die maximale Drehzahl begrenzt.
Manchmal ist es wünschenswert, die Mindest- und Höchstwert des Führungssignal zu begrenzen. Einige EC-Motoren oder Klappenstellantriebe können keine zu niedrigen Führungssignale verarbeiten. Der Minimalwert des MTP-D-Steuersignals kann über einen eingebauten Trimmer eingestellt werden. Andererseits ist ein Ventilator manchmal überdimensioniert. In diesem Fall kann der Maximalwert des Führungssignals über den Maximaltrimmer reduziert werden. Dadurch wird die maximale Drehzahl begrenzt.
Zwischen welchen Werten kann ich die Ausgangsspannung einstellen?

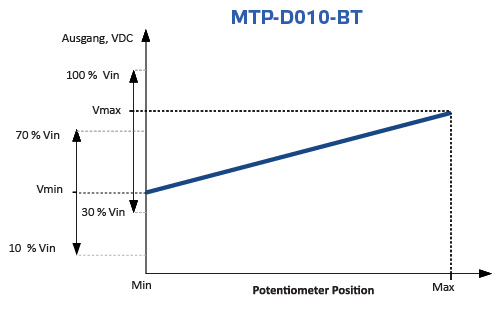

Dies ist abhängig von der MTP-D-Versorgungsspannung. Die Versorgungsspannung muss im Bereich von 3 - 15 VDC liegen. Der Minimalwert kann dann zwischen 10 und 70 % der Versorgungsspannung eingestellt werden. Der Maximalwert kann zwischen 30 und 100 % der Versorgungsspannung eingestellt werden.
Prüfen Sie immer, dass die eingestellten Grenzwerte zu einem Führungssignal führen, das den Spezifikationen des angeschlossenen Geräts entspricht.
Wenn z. B. die Versorgungsspannung 15 VDC ist und der Höchstwert auf 100 % eingestellt ist, muss das angeschlossene Gerät ein Führungssignal bis zu 15 VDC verarbeiten können.
Wenn z. B. die Versorgungsspannung 15 VDC ist und der Höchstwert auf 100 % eingestellt ist, muss das angeschlossene Gerät ein Führungssignal bis zu 15 VDC verarbeiten können.
Ohne AUS-Stellung
In manchen Fällen ist es technisch oder gesetzlich erforderlich, unter allen Umständen eine Mindestluftzufuhr zu gewährleisten. Da dieses Potentiometer keine AUS-Stellung hat, wird das Führungssignal niemals 0 V erreichen. Selbst wenn sich der Drehknopf in der Minimalstellung befindet (gegen den Uhrzeigersinn gedreht), wird das Führungssignal den Minimalwert haben. Dieser Minimalwert kann über den eingebauten Trimmer eingestellt werden.
In manchen Fällen ist es technisch oder gesetzlich erforderlich, unter allen Umständen eine Mindestluftzufuhr zu gewährleisten. Da dieses Potentiometer keine AUS-Stellung hat, wird das Führungssignal niemals 0 V erreichen. Selbst wenn sich der Drehknopf in der Minimalstellung befindet (gegen den Uhrzeigersinn gedreht), wird das Führungssignal den Minimalwert haben. Dieser Minimalwert kann über den eingebauten Trimmer eingestellt werden.
