Potenciometras | be OFF padėties | su Modbus RTU
Produkto aprašymas
Potenciometras su Modbusu, be OFF padėties, skirtas valdyti EC ventiliatorius arba sklendžių pavaras vėdinimo sistemoje. Potenciometro maitinimo įtampa yra 24 VDC. Išėjimo įtampa valdoma sukamąja rankenėle.
Šis potenciometras neturi išjungimo padėties. Pagal gamyklinius nustatymus, sukant rankenėlę pagal laikrodžio rodyklę, analoginis signalas valdomas nuo mažo iki didelio. Šią funkciją galima apversti per Modbus holding registrą ir tokiu atveju potenciometro išėjimo signalas bus valdomas nuo moaksimalaus iki minimalaus. Minimalią ir maksimalią išėjimo vertes galima taip pat reguliuoti per Modbus. Išsamią visų reguliuojamų nustatymų apžvalgą rasite šio gaminio Modbus registrų lentelėje.
Korpusas tinkamas potinkiniam montavimui ir teisingai sumontuotas atitinka IP44 saugumo klasę, bei su galina dėžute tinkamas virštinkiniam montavimui ir teisingai sumontuotas atitinka IP54 saugumo klasę.
Papildomos specifikacijos ir aprašymas
Kokios yra tipinės šio potenciometro panaudojimo sritys?

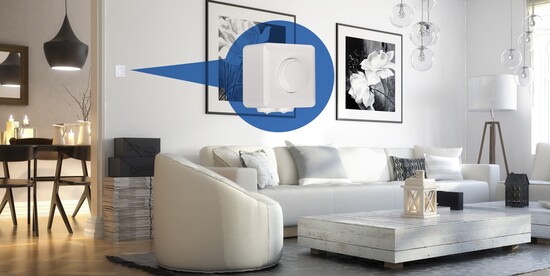

Analoginis potenciometro išėjimas paprastai naudojamas kaip valdymo signalas. Dažniausiai potenciometras naudojamas nuotoliniam EC ventiliatoriaus greičio reguliavimui arba pageidaujamo variklio greičio signalui perduoti dažnio keitikliui ar AC ventiliatoriaus greičio reguliatoriui. Pavyzdžiui, potenciometras gali būti sumontuotas svetainėje, o ventiliatoriaus greičio valdiklis – techninėje patalpoje ar elektros spintoje (pvz., potenciometras vestibiulyje).
Analoginis potenciometro išėjimas paprastai naudojamas kaip valdymo signalas. Dažniausiai potenciometras naudojamas nuotoliniam EC ventiliatoriaus greičio reguliavimui arba pageidaujamo variklio greičio signalui perduoti dažnio keitikliui ar AC ventiliatoriaus greičio reguliatoriui. Pavyzdžiui, potenciometras gali būti sumontuotas svetainėje, o ventiliatoriaus greičio valdiklis – techninėje patalpoje ar elektros spintoje (pvz., potenciometras vestibiulyje).
Kodėl korpusas yra patikimas?
SDP serijos potenciometrai tinkami tiek paviršiniam, tiek potinkiniam montavimui, todėl gali būti montuojami ant bet kokio tipo sienos – mūrinės, gipso kartono ar net medinės. Montavimo angos idealiai atitinka standartines europines įleidžiamas sienines dėžutes. Apsaugos klasė – IP44 potinkino montavimo atveju ir IP54 virštinkinio montavimo atveju. Be to, įrenginys atrodo estetiškai ir dera prie įvairių interjero stilių. Jį lengva valyti – pakanka drėgnos šluostės. Todėl nereikia rinktis dviejų skirtingų versijų – SDP serija apjungia abi galimybes! Viskas, ko reikia, – keli įrankiai ir šiek tiek bendrų techninių žinių bei meistriškumo.
SDP serijos potenciometrai tinkami tiek paviršiniam, tiek potinkiniam montavimui, todėl gali būti montuojami ant bet kokio tipo sienos – mūrinės, gipso kartono ar net medinės. Montavimo angos idealiai atitinka standartines europines įleidžiamas sienines dėžutes. Apsaugos klasė – IP44 potinkino montavimo atveju ir IP54 virštinkinio montavimo atveju. Be to, įrenginys atrodo estetiškai ir dera prie įvairių interjero stilių. Jį lengva valyti – pakanka drėgnos šluostės. Todėl nereikia rinktis dviejų skirtingų versijų – SDP serija apjungia abi galimybes! Viskas, ko reikia, – keli įrankiai ir šiek tiek bendrų techninių žinių bei meistriškumo.
Kodėl SDP serijos montavimas yra paprastas?

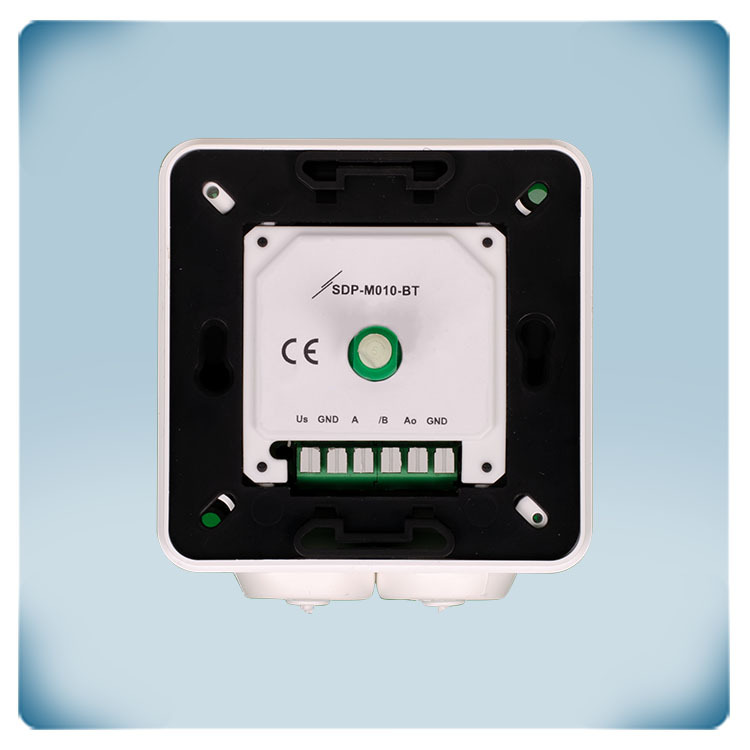

SDP serija pasižymi itin paprastu montavimu – naudojama modulinė bevaržtė gnybtų jungtis su 5 mm žingsniu. Tai ne tik sutrumpina montavimo laiką, bet ir pagerina naudotojo patirtį, nes nereikia sukti ar veržti varžtų. Bevaržtė spaudimo technologija užtikrina patikimą jungtį be poreikio nuolat tikrinti ar iš naujo priveržti laidus dėl vibracijos, temperatūros svyravimų ar laidų gyslų pažeidimų.
SDP serija pasižymi itin paprastu montavimu – naudojama modulinė bevaržtė gnybtų jungtis su 5 mm žingsniu. Tai ne tik sutrumpina montavimo laiką, bet ir pagerina naudotojo patirtį, nes nereikia sukti ar veržti varžtų. Bevaržtė spaudimo technologija užtikrina patikimą jungtį be poreikio nuolat tikrinti ar iš naujo priveržti laidus dėl vibracijos, temperatūros svyravimų ar laidų gyslų pažeidimų.
Ką daro OFF padėtis?
Šis potenciometras neturi OFF išjungimo padėties. Kai sukamasis reguliatorius nustatomas į minimalią padėtį, analoginio išėjimo reikšmė atitinka minimalią nustatytą vertę. Šią minimalią reikšmę galima nustatyti per Modbus Holding registrą 15. Ši funkcija ypač naudinga sistemose, kuriose reikalingas pastovus oro srautas.
Šis potenciometras neturi OFF išjungimo padėties. Kai sukamasis reguliatorius nustatomas į minimalią padėtį, analoginio išėjimo reikšmė atitinka minimalią nustatytą vertę. Šią minimalią reikšmę galima nustatyti per Modbus Holding registrą 15. Ši funkcija ypač naudinga sistemose, kuriose reikalingas pastovus oro srautas.
Kokie išėjimo tipai galimi?
SDP serija siūlo skirtingus išėjimo tipus: 0–10 V, 0–20 mA ir 0–100 % PWM. Išėjimo tipą galima nustatyti per Modbus Holding registrą 11. Taip pat galima reguliuoti minimalias ir maksimalias išėjimo reikšmes per atitinkamus Modbus Holding registrus. Įjungus išėjimo perrašymo (overwrite) funkciją, išėjimo reikšmę galima nustatyti per Modbus RTU ryšį. Tai leidžia nepaisyti sukamąja rankenėle nustatytos reikšmės ir nuotoliniu būdu valdyti analoginio išėjimo vertę per Modbus RTU. Pagal numatytuosius nustatymus analoginis išėjimas didėja nuo mažiausios iki didžiausios reikšmės (t. y. nuo 0 iki 10 V). Galima pasirinkti ir atvirkštinį veikimo režimą – tuomet išėjimo reikšmė mažėja nuo didžiausios iki mažiausios (t. y. nuo 10 iki 0 V). Išėjimo reguliavimo tipą galima pasirinkti per Modbus Holding registrą 17.
SDP serija siūlo skirtingus išėjimo tipus: 0–10 V, 0–20 mA ir 0–100 % PWM. Išėjimo tipą galima nustatyti per Modbus Holding registrą 11. Taip pat galima reguliuoti minimalias ir maksimalias išėjimo reikšmes per atitinkamus Modbus Holding registrus. Įjungus išėjimo perrašymo (overwrite) funkciją, išėjimo reikšmę galima nustatyti per Modbus RTU ryšį. Tai leidžia nepaisyti sukamąja rankenėle nustatytos reikšmės ir nuotoliniu būdu valdyti analoginio išėjimo vertę per Modbus RTU. Pagal numatytuosius nustatymus analoginis išėjimas didėja nuo mažiausios iki didžiausios reikšmės (t. y. nuo 0 iki 10 V). Galima pasirinkti ir atvirkštinį veikimo režimą – tuomet išėjimo reikšmė mažėja nuo didžiausios iki mažiausios (t. y. nuo 10 iki 0 V). Išėjimo reguliavimo tipą galima pasirinkti per Modbus Holding registrą 17.
Kokias papildomas funkcijas jis turi?
Šis potenciometras turi Modbus RTU ryšį – tai standartinis komunikacijos protokolas, skirtas elektroninių įrenginių tarpusavio ryšiui. Jį lengva diegti ir prižiūrėti, todėl jis dažnai naudojamas sujungti sistemos priežiūros (supervizorinį) kompiuterį su nuotoliniu terminalo įrenginiu (RTU). Sentera sukūrė nemokamai atsisiunčiamą 3SM programinę įrangą su intuityvia sąsaja, kuri palengvina Modbus RTU turinčių produktų konfigūravimą, stebėjimą ir atnaujinimą.
Šis potenciometras turi Modbus RTU ryšį – tai standartinis komunikacijos protokolas, skirtas elektroninių įrenginių tarpusavio ryšiui. Jį lengva diegti ir prižiūrėti, todėl jis dažnai naudojamas sujungti sistemos priežiūros (supervizorinį) kompiuterį su nuotoliniu terminalo įrenginiu (RTU). Sentera sukūrė nemokamai atsisiunčiamą 3SM programinę įrangą su intuityvia sąsaja, kuri palengvina Modbus RTU turinčių produktų konfigūravimą, stebėjimą ir atnaujinimą.
