Montaj talimatı
Potansiyometre | Modbus RTU | 24 VDC besleme
Ürün açıklaması

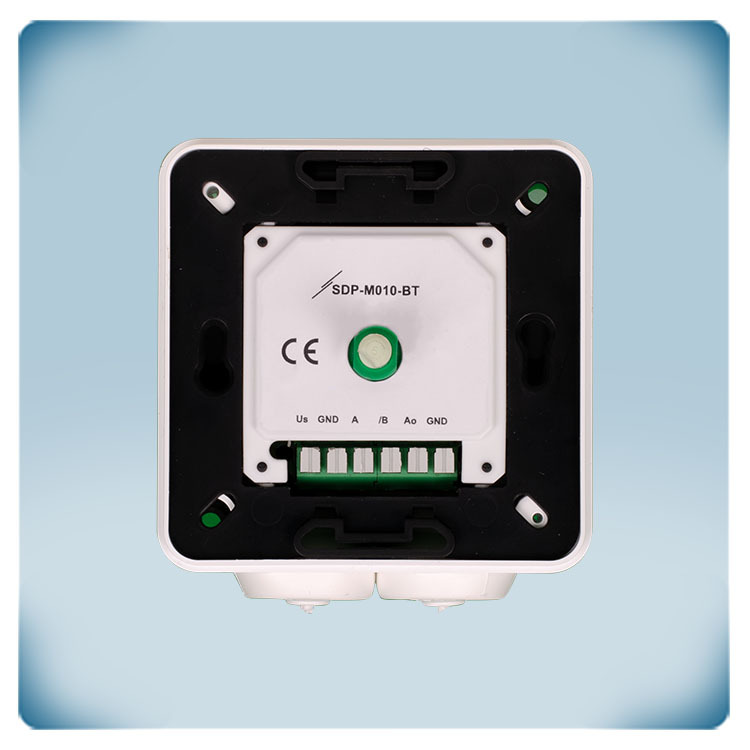

Fan hızını veya bir havalandırma sistemindeki damperlerin konumunu kontrol etmek için kapalı konumda olmayan potansiyometre. Besleme gerilimi 24 Volt DC'dir. Sürekli değişken çıkış sinyali döner düğme ile ayarlanabilir. Bu döner düğmenin kapalı konumu yoktur. Varsayılan olarak, analog kontrol sinyali düğmeyi saat yönünde çevirerek düşükten yüksek değere geçer. Bu işlev, Modbus tutma kayıtları aracılığıyla tersine çevrilebilir. Minimum ve maksimum çıkış değerleri Modbus tutma kayıtları üzerinden ayarlanabilir. Tüm ayarlanabilir ayarlara genel bir bakış, bu ürünün Modbus kayıt haritasında mevcuttur. Sıçramaya karşı korumalı muhafaza, ankastre montaja (IP44) veya yüzeye montaja (IP54) izin verir.
Ek özellikler ve açıklama
Genel Uygulamalar

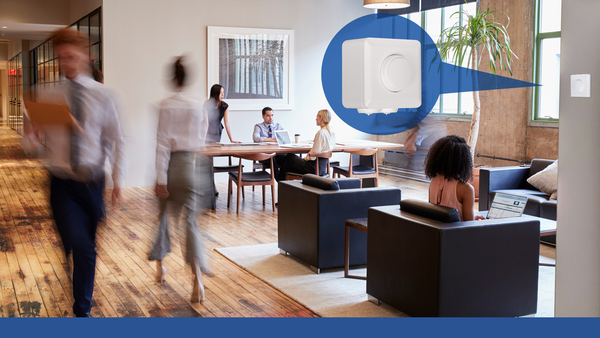

Potansiyometrenin analog çıkışı tipik olarak bir kontrol sinyali olarak kullanılır. Genel olarak, EC fan hızını uzaktan ayarlamak veya istenen motor hızını bir frekans dönüştürücüye veya AC fan hız kontrol cihazına göndermek için bir potansiyometre kullanılır. Örneğin, fan hız kontrolörü bir teknik odada veya elektrik dolabında bulunurken potansiyometre oturma odasına monte edilebilir.
Çıkış tipi
Farklı çıkış tipleri seçilebilir: Voltaj/ akım/ PWM. Çıkış tipi Modbus Tutma kaydında ayarlanabilir 11. Ayrıca çıkış tipinin minimum ve maksimum değerleri ayarlanabilir. Modbus Kayıt haritası veya bu ürün aracılığıyla tüm ayarlanabilir ayarlara tam bir genel bakış elde edilebilir.
Çıkış üzerine yazma
Çıkış üzerine yazma işlevi etkinleştirildiğinde, çıkış değeri Modbus RTU iletişimi üzerinden ayarlanabilir. Bu, döner düğmeyi geçersiz kılmayı ve potansiyometrenin analog çıkış değerini Modbus RTU iletişimi yoluyla uzaktan kontrol etmeyi mümkün kılar.
Çıkış regülasyon tipi
Varsayılan olarak, analog çıkış düşükten yükseğe gider (örneğin 0 ila 10 Volt). İşlemi tersine çevirmek mümkündür. Bu durumda çıkış değeri yüksekten düşüğe gider (örneğin 10 ila 0 Volt). Çıkış regülasyon tipi Modbus Tutma kaydı 17'de seçilebilir.
Herzaman aktif
Bu potansiyometrenin kapalı konumu yoktur. Döner düğme minimum konuma ayarlandığında, analog çıkış değeri minimum değere eşittir. Bu minimum değer Modbus Tutma kaydı 15 ile ayarlanabilir.
Potansiyometrenin analog çıkışı tipik olarak bir kontrol sinyali olarak kullanılır. Genel olarak, EC fan hızını uzaktan ayarlamak veya istenen motor hızını bir frekans dönüştürücüye veya AC fan hız kontrol cihazına göndermek için bir potansiyometre kullanılır. Örneğin, fan hız kontrolörü bir teknik odada veya elektrik dolabında bulunurken potansiyometre oturma odasına monte edilebilir.
Çıkış tipi
Farklı çıkış tipleri seçilebilir: Voltaj/ akım/ PWM. Çıkış tipi Modbus Tutma kaydında ayarlanabilir 11. Ayrıca çıkış tipinin minimum ve maksimum değerleri ayarlanabilir. Modbus Kayıt haritası veya bu ürün aracılığıyla tüm ayarlanabilir ayarlara tam bir genel bakış elde edilebilir.
Çıkış üzerine yazma
Çıkış üzerine yazma işlevi etkinleştirildiğinde, çıkış değeri Modbus RTU iletişimi üzerinden ayarlanabilir. Bu, döner düğmeyi geçersiz kılmayı ve potansiyometrenin analog çıkış değerini Modbus RTU iletişimi yoluyla uzaktan kontrol etmeyi mümkün kılar.
Çıkış regülasyon tipi
Varsayılan olarak, analog çıkış düşükten yükseğe gider (örneğin 0 ila 10 Volt). İşlemi tersine çevirmek mümkündür. Bu durumda çıkış değeri yüksekten düşüğe gider (örneğin 10 ila 0 Volt). Çıkış regülasyon tipi Modbus Tutma kaydı 17'de seçilebilir.
Herzaman aktif
Bu potansiyometrenin kapalı konumu yoktur. Döner düğme minimum konuma ayarlandığında, analog çıkış değeri minimum değere eşittir. Bu minimum değer Modbus Tutma kaydı 15 ile ayarlanabilir.
