Технічні дані

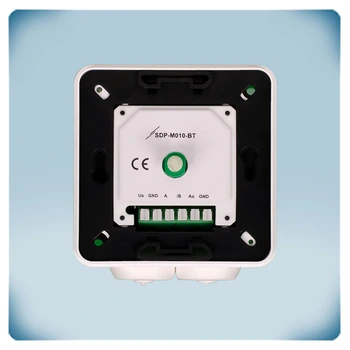

Потенціометр ОВіК без положення ВИМК, Modbus RTU
Опис продукту
Потенціометр без положення ВИМК. Для управління швидкістю вентилятора або положенням заслінок у системі вентиляції. Напруга живлення - 24 Вольт DC. Безперервний вихідний сигнал, що регулюється, можна встановити за допомогою поворотної ручки. Ця поворотна ручка не знаходиться у положенні ВИМК. За замовчуванням, аналоговий сигнал управління змінюється від низького до високого значення при повороті ручки за годинниковою стрілкою. Ця функція може бути інвертована через holding регістри Modbus. Мінімальні та максимальні вихідні значення можна регулювати через holding регістри Modbus. Повний огляд всіх регульованих налаштувань доступний на карті регістрів Modbus цього продукту. Вологозахищений корпус допускає вбудований (IP44) або поверхневий монтаж (IP54).
Додаткові характеристики та опис
Типові сфери застосування
Аналоговий вихід потенціометра зазвичай використовується як керуючий сигнал. Зазвичай потенціометр використовується для віддаленого регулювання швидкості ЄС вентилятора або для передачі заданої швидкості двигуна на перетворювач частоти або на регулятор швидкості обертання АС вентилятора. Наприклад, потенціометр можна встановити у вітальні, а регулятор швидкості обертання вентилятора – у технічному приміщенні або в електричній шафі.
Тип виходу
Можна вибрати різні типи виходів: напруга /струм /ШІМ. Тип виходу можна налаштувати в holding регістрі Modbus 11. Також можна налаштувати мінімальне та максимальне значення типу виходу. Повний огляд всіх регульованих налаштувань доступний на карті регістрів Modbus або в цьому продукті.
Перезапис виходу
Коли увімкнено функцію перезапису вихідних даних, вихідне значення може бути встановлене через зв'язок Modbus RTU. Це дозволяє керувати поворотною ручкою та дистанційно управляти значенням аналогового виходу потенціометра через зв'язок Modbus RTU.
Тип регулювання потужності
За замовчуванням, аналоговий вихід перемикається з низького на високий (наприклад, від 0 до 10 вольт). Також можна скасувати цю дію. У цьому випадку вихідне значення змінюється від високого до низького (наприклад, від 10 до 0 Вольт). Тип регулювання виходу може бути обраний в holding регістрі Modbus 17.
Завжди активний
Цей потенціометр не має положення ВИМК. Коли поворотна ручка встановлена в мінімальному положенні, значення аналогового виходу дорівнює мінімальному значенню. Це мінімальне значення можна налаштувати за допомогою Holding регістру Modbus 15.
