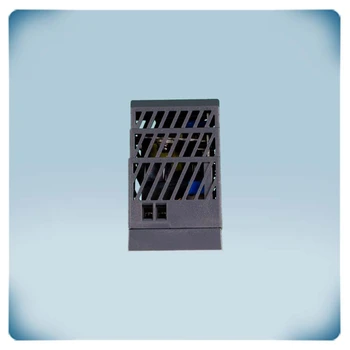

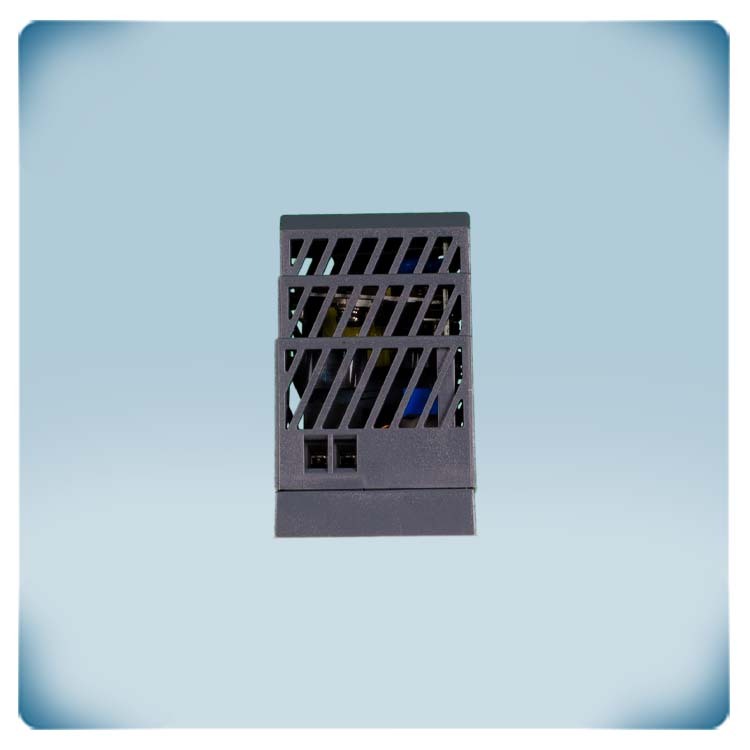

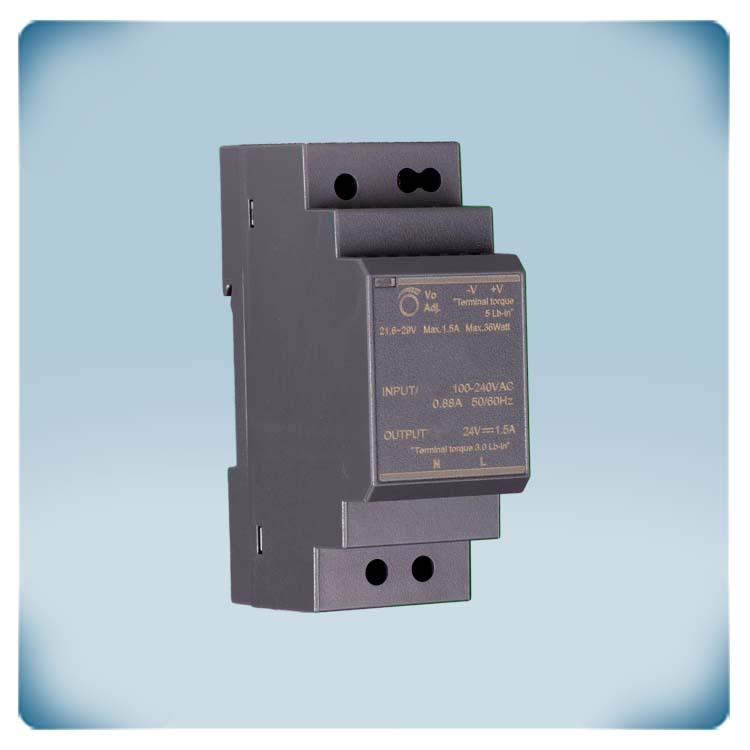

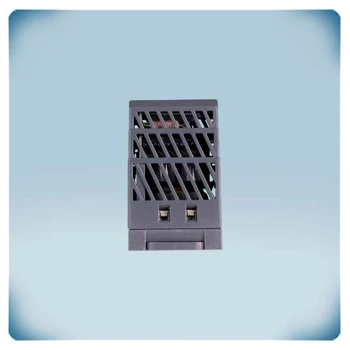

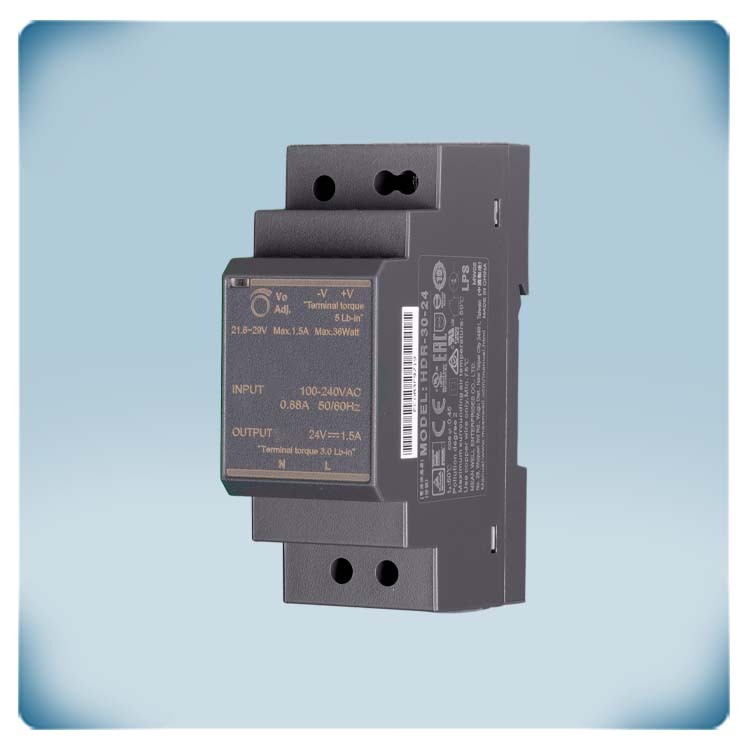

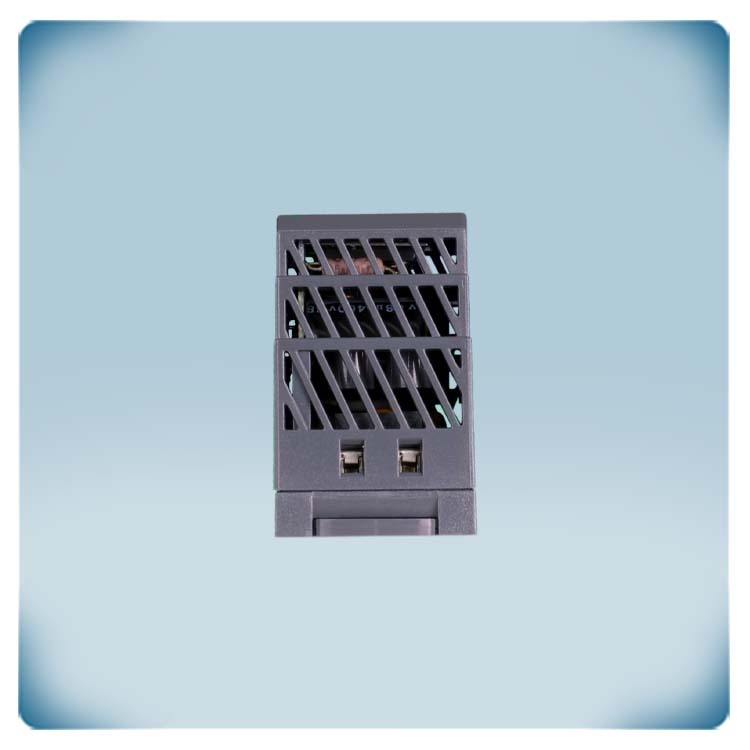

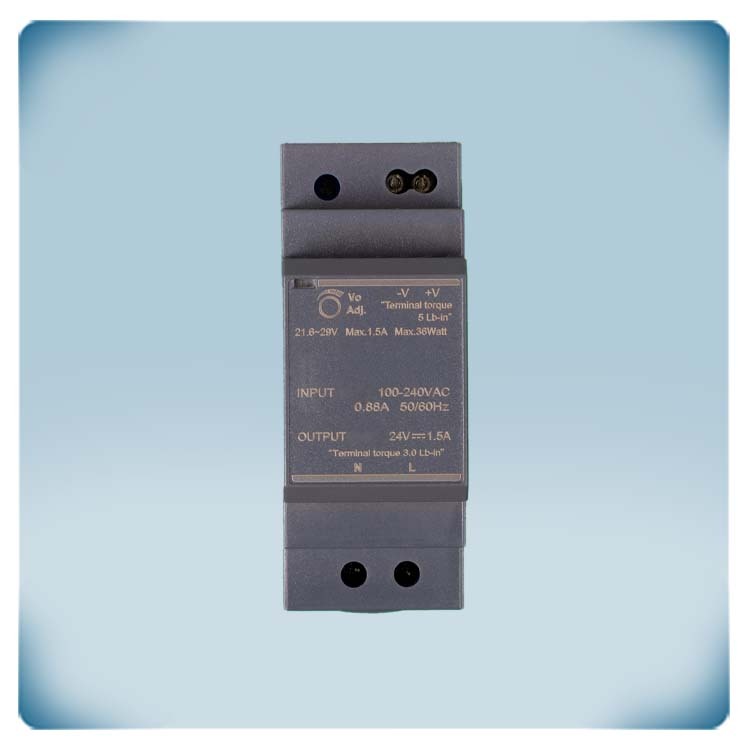

Maitinimo šaltinis 24 VDC | 36 W | IP20
Produkto aprašymas
Tai ant DIN bėgelio montuojamas 24 voltų maitinimo šaltinis yra elektroninis įtaisas, naudojamas įėjimo įtampai konvertuoti į nuolatinę 24 VDC išėjimo įtampą. Puikiai tinkamas montuoti į automatikos spintas. Šis maitinimo šaltinis tiekia 24 V nuolatinę įtampą, todėl yra suderinamas su daugybe elektroninių prietaisų ir sistemų.
Prietaisas priima 85–264 VAC / 50–60 Hz įėjimo įtampą ir prie jo galima prijungti maksimalią 36 W apkrovą. Apkrovai prijungti galima naudoti gnybtų bloką. Maitinimo modulis apsaugotas IP20 korpusu, o jūsų elektros instaliacijos saugą padidina apsauga nuo perkrovos ir viršįtampių.
Pagrindiniai sektoriai, kuriuose galima naudoti šį impulsinį maitinimo šaltinį, yra pastatų automatika (pvz., ŠVOK valdymas), pramoninė automatika (pvz., jutiklių, valdiklių ir kt. Įranga kuriai reikalingas nuolatinės srovės maitinimas), atsinaujinanti energija (pvz., saulės energijos sistemos) arba kaip laboratorinė įranga.
Impulsiniai maitinimo šaltiniai, palyginti su linijiniais maitinimo šaltiniais, yra efektyvesni, lengvesni ir kompaktiškesni, todėl kad juose nėra transformatoriaus. Dėl didelio efektyvumo jie skleidžia mažiau šilumos ir padeda taupyti energiją
Papildomos specifikacijos ir aprašymas
Kas palengvina prijungimą?
Modulis prijungiamas per gnybtų bloką. Varžtiniai gnybtai yra vienas iš dažniausiai naudojamų ir patogiausių būdų prijungti elektros apkrovas. Jie suteikia paprastą ir saugų būdą atlikti elektrinius sujungimus – laidai įstatomi į gnybtus ir pritvirtinami prisukant varžtus, todėl užtikrinamas patikimas ir lengvai įgyvendinamas prijungimas.
Kokios yra papildomos šio produkto funkcijos?
Išėjimo įtampa reguliuojama naudojant reguliavimo potenciometrą trimerį, esantį viršutinėje įrenginio dalyje.
LED indikatorius veikia kaip vizualinis signalas – jis užsidega, kai įrenginys yra įjungtas ir veikia. Ši patogi funkcija leidžia naudotojui greitai ir lengvai nustatyti įrenginio būseną. LED indikatorius pagerina naudojimo patirtį, suteikdamas aiškų ir lengvai atpažįstamą signalą apie įrenginio maitinimo būseną.
LED indikatorius veikia kaip vizualinis signalas – jis užsidega, kai įrenginys yra įjungtas ir veikia. Ši patogi funkcija leidžia naudotojui greitai ir lengvai nustatyti įrenginio būseną. LED indikatorius pagerina naudojimo patirtį, suteikdamas aiškų ir lengvai atpažįstamą signalą apie įrenginio maitinimo būseną.
Kaip saugiai sumontuoti šį maitinimo šaltinį?
Tinkama įrenginio montavimo padėtis yra vertikali – įėjimo gnybtai turi būti apačioje, o išėjimo gnybtai viršuje. Kitos montavimo padėtys, tokios kaip apversta, horizontali ar montavimas ant paviršiaus (stalo), nėra leidžiamos.
Įsitikinkite, kad visos daugiagyslio laido gyslos patenka į gnybtą, o varžtiniai gnybtai yra tvirtai prisukti, kad būtų išvengta prasto kontakto. Užtikrinkite, kad kiekvienas kontaktas būtų prijungtas prie laidų, kad vienam kontaktui netektų per didelė srovės apkrova. Naudokite laidus, atsparius bent 80 °C temperatūrai. Rekomenduojamas laido izoliacijos nuėmimo ilgis – 6 mm. Naudokite 3 mm pločio plokščią atsuktuvą. Visada montuokite DHDR8-24-36 su įėjimo gnybtais apačioje, nes priešingu atveju nebus užtikrintas pakankamas aušinimas. Tvirtinant prie DIN bėgelio, įrenginį šiek tiek pakreipkite atgal ir užfiksuokite ant bėgelio naudodami fiksavimo mechanizmą.
Įsitikinkite, kad visos daugiagyslio laido gyslos patenka į gnybtą, o varžtiniai gnybtai yra tvirtai prisukti, kad būtų išvengta prasto kontakto. Užtikrinkite, kad kiekvienas kontaktas būtų prijungtas prie laidų, kad vienam kontaktui netektų per didelė srovės apkrova. Naudokite laidus, atsparius bent 80 °C temperatūrai. Rekomenduojamas laido izoliacijos nuėmimo ilgis – 6 mm. Naudokite 3 mm pločio plokščią atsuktuvą. Visada montuokite DHDR8-24-36 su įėjimo gnybtais apačioje, nes priešingu atveju nebus užtikrintas pakankamas aušinimas. Tvirtinant prie DIN bėgelio, įrenginį šiek tiek pakreipkite atgal ir užfiksuokite ant bėgelio naudodami fiksavimo mechanizmą.
Kokie šio maitinim šaltinio pagrindiniai privalumai ir pranašumai?
DHDR8-24-36 maitinimo modulis yra ant DIN bėgelio montuojamas įrenginys, išsiskiriantis itin plonu dizainu ir universalia plataus diapazono kintamosios srovės įėjimo galimybe – nuo 85 iki 264 VAC. Šis modulis atitinka EN 61000-3-2 standartą, kurį nustatė Europos Sąjunga harmoninių srovių reguliavimui.
Siekiant padidinti naudotojo saugumą, DHDR8-24-36 yra įmontuotas į apsauginį plastikinį korpusą, kuris efektyviai apsaugo nuo elektros pavojų. Tai pabrėžia dėmesį tiek funkcionalumui, tiek saugumui. Standartinėje komplektacijoje DIN bėgelio korpusas yra suderinamas su TS35 DIN bėgeliu, todėl montavimas yra paprastas ir patikimas. Maitinimo modulio korpuso plotis yra 35 mm, todėl taupoma vieta elektros spintose.
DHDR8-24-36 sukurtas veikti labai efektyviai – iki 90 % – plačiame aplinkos temperatūrų diapazone nuo -30 °C iki 70 °C, užtikrinant patikimą veikimą įvairiomis sąlygomis. Įrenginys turi pastovios srovės režimą, skirtą apsaugai nuo perkrovos, todėl tinka įvairioms apkrovoms, įskaitant induktyvines ir talpines. Išsamios apsaugos funkcijos ir atitinkami sertifikatai, skirti namų automatizavimo ir pramoninio valdymo įrenginiams, daro šį modulį patraukliu sprendimu tiek buitinėms, tiek pramoninėms reikmėms. Taigi, DHDR8-24-36 derina efektyvumą, saugumą ir paprastą montavimą, todėl yra patikimas pasirinkimas įvairiose maitinimo sprendimų srityse.
