EО декларация за съответствие

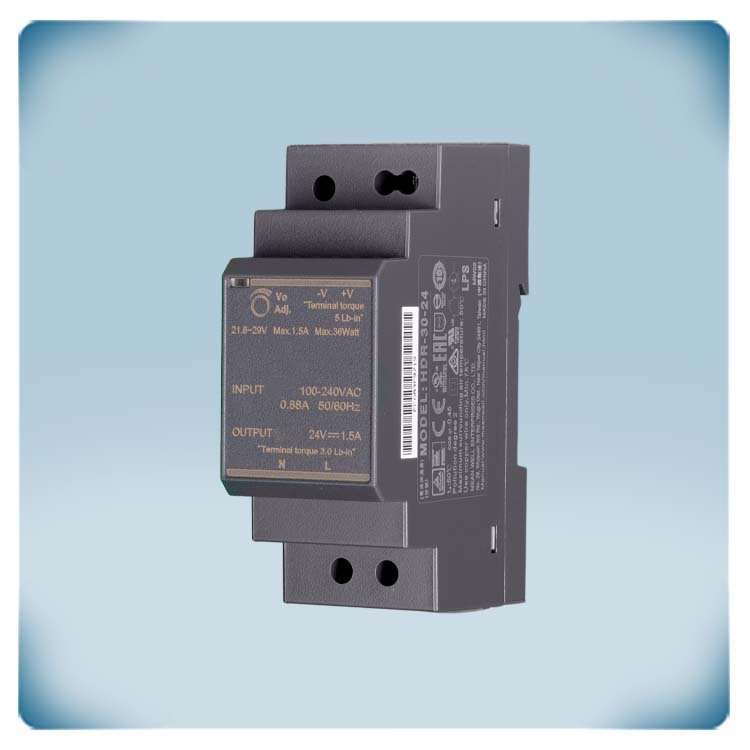

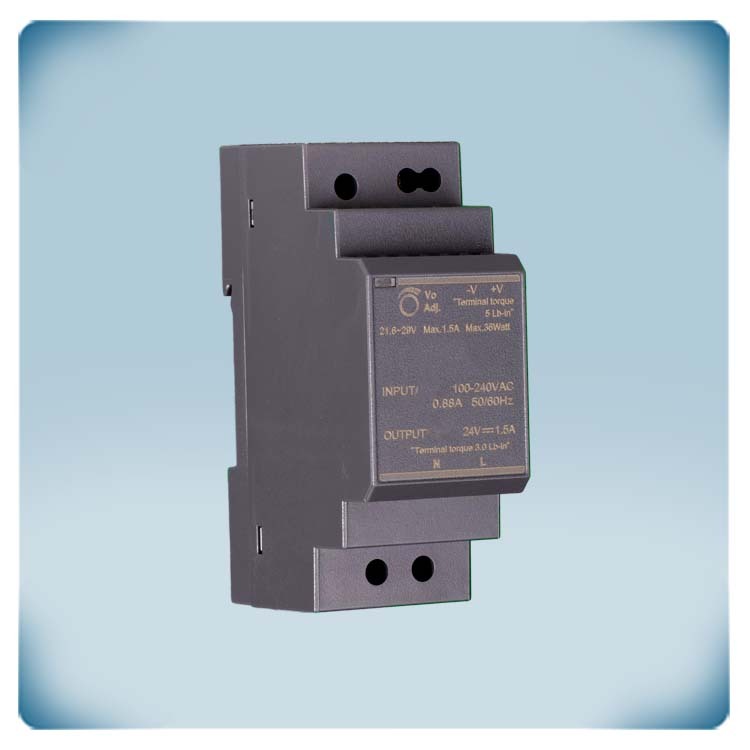

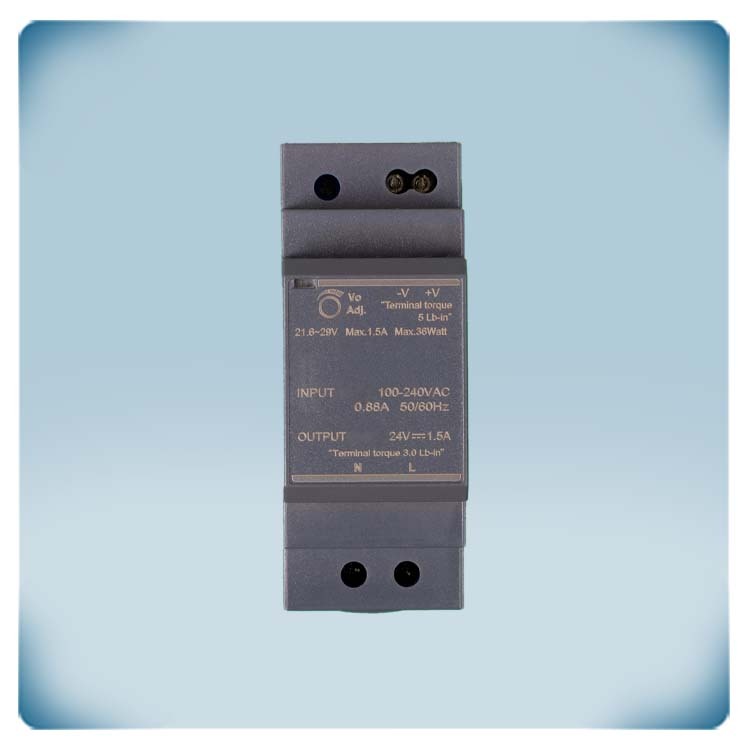

Захравнащ модул 24 VDC, 36 W, IP20, DIN шина
Описание на продукта
DHDR8-24/36 представлява икономичен захранващ блок 24 VDC / 36 W с универсален диапазон на входния сигнал - 85—264 VAC за преобразуване на променливо- или правотоково входно захранване в 24 VDC изходно захранващо напрежение. Изключително подходящ е за монтаж върху DIN шина в електрическо блокове и широка гама от приложения.
Устройството получава входно напрежение от 85–264 VAC / 50–60 Hz и към него може да бъде свързан максимален товар от 36 W, като за тази цел можете да използвате клеморед с пружинни клеми. Корпусът на захранващият модул е със степен на защита IP20 и защита срещу късо съединение и пренатоварване на мрежата за повишаване нивото на безопасност на Вашата инсталация.
Ключови сектори, в които можете свободно да използвате захранващият модул DHDR8 са: сградна автоматизация (ОВиК системи за проследяване на притока на въздух), индустриална автоматизация (осигуряване на стабилно захранване на сензори, регулатори, контролери и др.), оборудване за лаборатории или системи за възобновяване на енергия (соларни системи и други).
Импулсните захранващи модули са много по-ефективни, леки и компактни в сравнение с линейните такива, благодарение на това, че те нямат вградени трансформатори. Заради високата си ефективност, тези модули произвеждат много по-малко топлина и са енергоспестяващи.
Допълнителни спецификации и описание
Захранващият модул DHDR8-24-36 е с уникален ултра тънък дизайн, който го прави подходящ за монтаж върху DIN шина. Устройството е с универсален диапазон на входния сигнал - 85—264 VAC. Погрижихме се за сигурността на Вашата инсталация, като разработихме корпусът на устройството от висококачествена пластмаса, която го предпазва от електрически смущения. Тази функция повишава нивото на сигурност и безопасност на дизайна на устройството. Формата на изделието го прави подходящо за монтаж върху стандартна TS35 DIN шина, което от своя страна позволява директен, лесен и сигурен монтаж. Ширината на модулът е 35 мм, което Ви спестява място в електрическия блок, в който оследва да бъде монтиран.
Захранващият модул е разработен с цел работа с висока ефективност в широк температурен диапазон на околната среда от -30°C до 70°C, осигурявайки надеждно свързване и работа в различни среди и условия. Устройството има икономичен режим на постоянния ток за защита от претоварване и е подходящ за редица приложения, включително индуктивни или капацитивни товари. Всички защитни функции и съответните сертификати за сградна автоматизация и промишлени контролни апарати правят този модул предпочитано решение за предоставяне на захранванващо напрежение за домакински и индустриални приложения.
DHDR8 е съчетава перфектно ефективност, безопасност и лесна експлоатация на инсталираните устройства в мрежата, което го прави надежден избор за различни приложения.
DHDR8 е съчетава перфектно ефективност, безопасност и лесна експлоатация на инсталираните устройства в мрежата, което го прави надежден избор за различни приложения.
Изисквания за монтаж
Ние от Сентера Ви препоръчваме да монтирате захранващият модул вертикално върху избраната DIN шина, като следва клемите за изходите да са разположени отдолу, а клемите за изходите – отгоре. Не се позволява монтаж на устройството нагоре, хоризонтално и др. Уверете се, че всички кабели са поставени във всяка клема и изводите са здраво захванати, за да се предотврати евентуално протичане на ток извън мрежата. Използвайте кабели, които са подсилени срещу високи температури. Използвайте отвертка за да оголите около 6 мм от кабела и свържете клемите, както е показано в техническата спецификация или монтажната инструкция на захранващият модул. Винаги монтирайте устройството, като позиционирате клемите за входовете отдолу. За да го монтирате успешно върху DIN релса, трябва да го приплъзнете леко по релсата и да го фиксирате с помощта на черната скоба за заключване на гърба на кутията на модула.
Ние от Сентера Ви препоръчваме да монтирате захранващият модул вертикално върху избраната DIN шина, като следва клемите за изходите да са разположени отдолу, а клемите за изходите – отгоре. Не се позволява монтаж на устройството нагоре, хоризонтално и др. Уверете се, че всички кабели са поставени във всяка клема и изводите са здраво захванати, за да се предотврати евентуално протичане на ток извън мрежата. Използвайте кабели, които са подсилени срещу високи температури. Използвайте отвертка за да оголите около 6 мм от кабела и свържете клемите, както е показано в техническата спецификация или монтажната инструкция на захранващият модул. Винаги монтирайте устройството, като позиционирате клемите за входовете отдолу. За да го монтирате успешно върху DIN релса, трябва да го приплъзнете леко по релсата и да го фиксирате с помощта на черната скоба за заключване на гърба на кутията на модула.

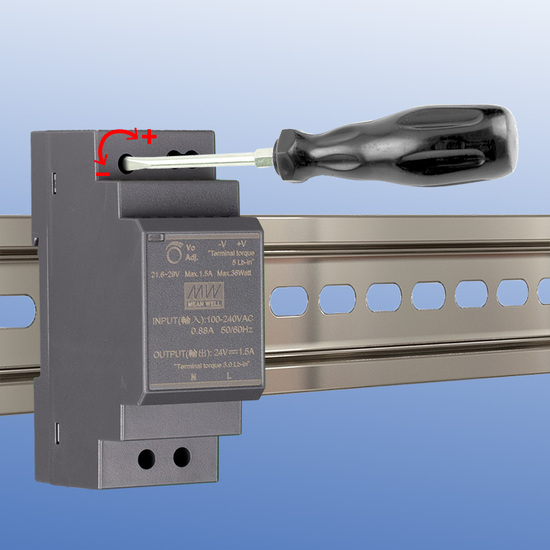

Настройка на максималното изходно напрежение
С помощта на тример, който се поставя в горната част на устройството и се завърта, настройте желаното от Вас максимално изходно напрежение.
С помощта на тример, който се поставя в горната част на устройството и се завърта, настройте желаното от Вас максимално изходно напрежение.
Вградена LED индикация
LED индикаторите на устройството служат за ясна визуализация на работният процес на устройството, както и за предупреждение в случай на проблем. След като включите захранването, зеленият светодиод следва да светне. Ако това не се случи, проверете свързването. Тази функция осигурява удобен начин за потребителите ни, чрез който лесно да проследяват работата и свързването на устройството.
LED индикаторите на устройството служат за ясна визуализация на работният процес на устройството, както и за предупреждение в случай на проблем. След като включите захранването, зеленият светодиод следва да светне. Ако това не се случи, проверете свързването. Тази функция осигурява удобен начин за потребителите ни, чрез който лесно да проследяват работата и свързването на устройството.
Лесно и безпроблемно свързване
Благодарение на клемореда с пружинни клеми в устройството, електрическото свързване е изключително лесно. Клемите си остават най-често срещаният и лесен метод за свързване на електрически товари, като потребителят следва просто да свърже кабелите към клемите и да ги захване здраво. Толкова е лесно и безопасно за Вашата инсталация!
Благодарение на клемореда с пружинни клеми в устройството, електрическото свързване е изключително лесно. Клемите си остават най-често срещаният и лесен метод за свързване на електрически товари, като потребителят следва просто да свърже кабелите към клемите и да ги захване здраво. Толкова е лесно и безопасно за Вашата инсталация!
