IO modulis su Modbus RTU | 4 įėjimai ir 2 išėjimai
Produkto aprašymas

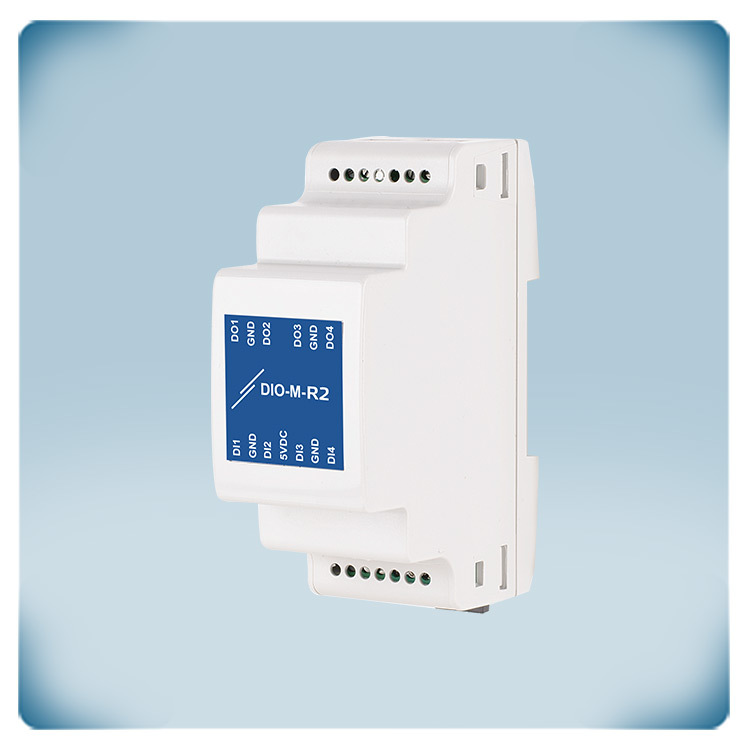

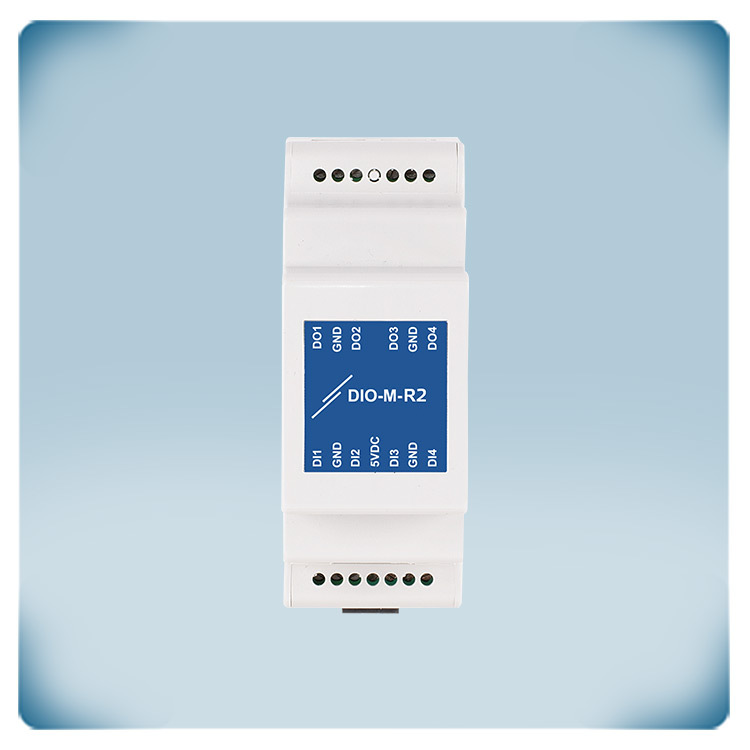

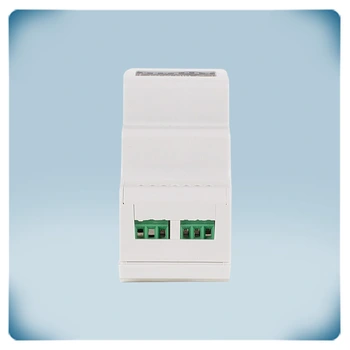

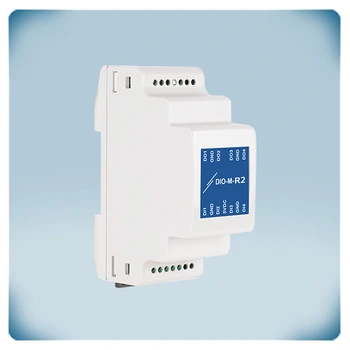

IO modulis su Modbus RTU. DIO-M-R2 yra „Modbus RTU“ tinklo įėjimų / išėjimų modulis, turintis 4 galvaniškai izoliuotus skaitmeninius įėjimus, 2 relinius išėjimus ir „Modbus RTU“ ryšį. Šis modulis suteikia galimybę prijungti įrenginius be Modbus RTU ryšio su Modbus RTU tinklu.

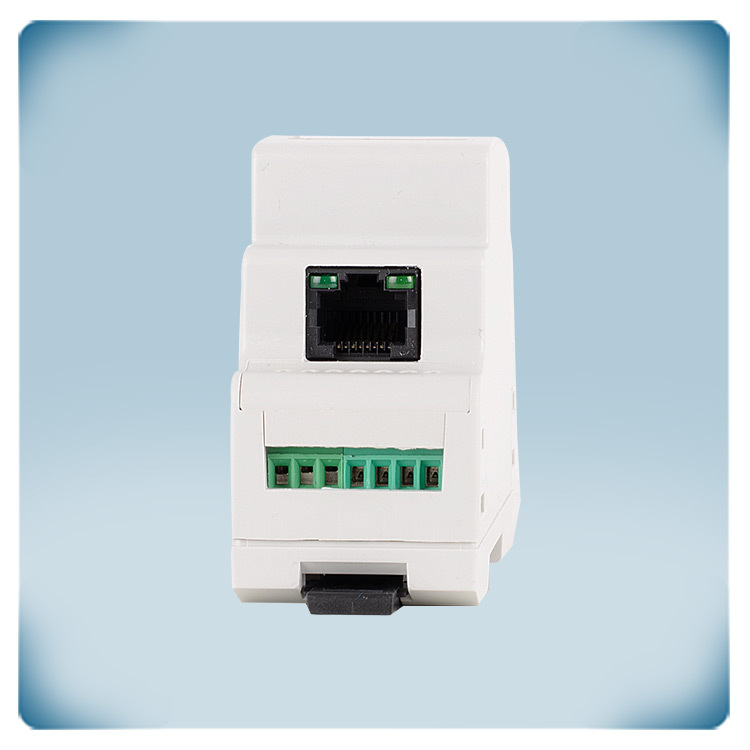

Modulis maitinimą gauna per „Power over Modbus“ arba kitaip tariant PoM jungtį. Tai reiškia, kad Modbus RTU ryšį ir 24 VDC maitinimo šaltinį galima prijungti per vieną RJ45 jungtį.
Papildomos specifikacijos ir aprašymas
Kokie yra veikimo režimai?
Įprastiniu režimu reliniai išėjimai gali būti valdomi įrašant reikšmę 1 į atitinkamą Modbus RTU laikymo registrą (holding register). Šis režimas reikalauja Modbus RTU pagrindinio įrenginio (master), kuris siųstų komandas moduliui ir nuskaitytų įėjimų reikšmes.
Pririštas režimas gali būti aktyvuojamas per Modbus RTU. Šiuo režimu reliniai išėjimai yra susieti su įėjimais. Kai įėjimas suaktyvinamas, atitinkamas relinis išėjimas taip pat suaktyvinamas. Skaitmeniniai įėjimai gali būti aktyvuojami įvairiais būdais, pavyzdžiui, naudojant išorinį įrenginį su skaitmeniniu išėjimu, sausą kontaktą arba tachometrinį signalą. Tachometrinis signalas gali būti naudojamas variklio greičiui matuoti, o modulis gali aptikti tokius signalus diapazone nuo 0 iki 60 000 aps./min. arba nuo 0 iki 1 000 Hz.
Kaip jis veikia?
Sentera įrenginiai tarpusavyje bendrauja naudodami Modbus RTU ryšio protokolą. Modbus RTU yra nuosekliojo ryšio protokolas, kuris duomenų perdavimui naudoja RS485 technologiją. Tai leidžia užtikrinti patikimą ir efektyvų ryšį tarp Sentera įrenginių. DIO-M-R2 modulis veikia kaip sąsaja, skirta prijungti ne Sentera produktus, tokius kaip sklendės pavara ar durų jungiklis, prie Sentera sistemos. Tam jis turi du relinius išėjimus ir keturis skaitmeninius įėjimus. Kiekvienas relė turi normaliai atvirą (NO) kontaktų konfigūraciją. Tai reiškia, kad suaktyvinus relę, jos kontaktas užsidaro ir leidžia srovei tekėti prijungta grandine. Maksimali kiekvienos relės perjungimo srovė yra 2 A, esant varžinei apkrovai ir 230 V kintamajai įtampai (VAC). Modulyje taip pat yra keturi skaitmeniniai įėjimai. Šie įėjimai gali priimti signalus iš išorinių įrenginių ar jutiklių. Įėjimai gali būti aktyvuojami įvairiais būdais, įskaitant išorinį įrenginį su skaitmeniniu išėjimu, sausą kontaktą arba tachometrinį signalą. Tachometrinis signalas yra ypač naudingas variklio greičiui matuoti, o modulis gali tokius signalus aptikti.
Kaip šį konverterį prijungti?

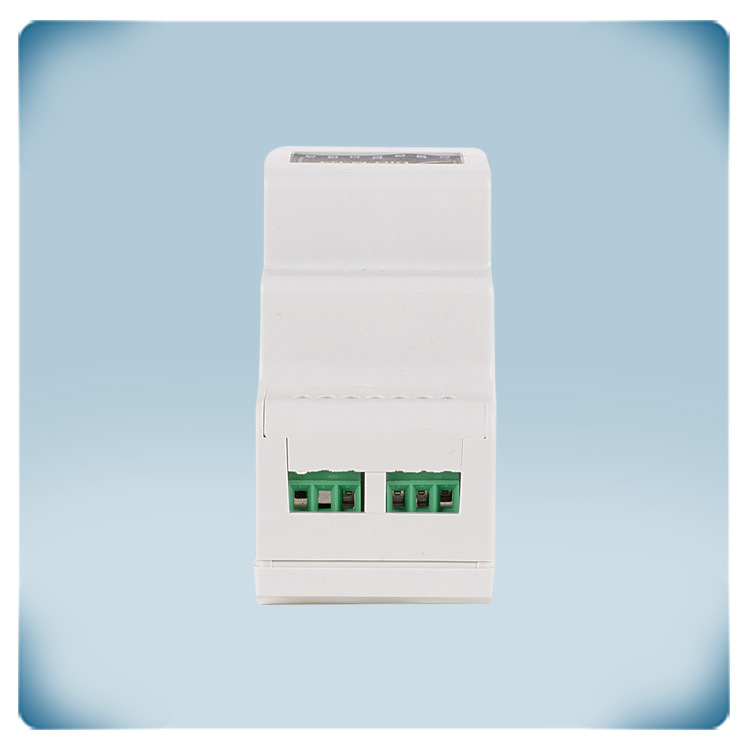

Yra keli būdai prijungti DIO-M-R2 skaitmeninius įėjimus. I/O modulis taip pat turi variklio tachometrinio signalo aptikimo ir nuskaitymo funkciją. DIO-M-R2 relinius išėjimus reikia prijungti prie grandinės laidų – prie bendro (COM) ir normaliai atviro (NO) (arba uždaro – NC) kontakto.
Kaip šis gaminys montuojamas?

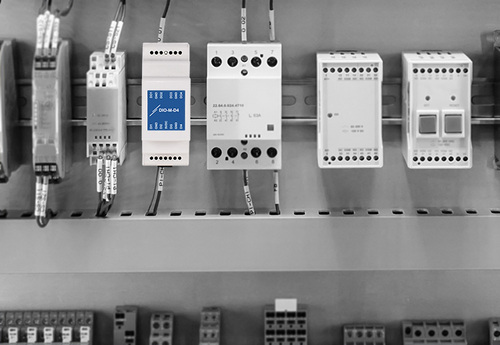

DIO-M-R2 modulis yra skirtas montuoti ant DIN bėgelio, užtikrinant patogų ir saugų įrengimą. DIN bėgeliai suteikia standartizuotą ir patikimą elektronikos montavimo platformą. Įrenginiai gali būti lengvai užfiksuojami ant DIN bėgelio elektros spintoje, todėl montavimas yra greitas ir efektyvus, nereikalaujantis papildomos tvirtinimo įrangos. Modulio korpusas turi IP30 apsaugos klasę, kuri užtikrina apsaugą nuo dulkių patekimo ir ribotą apsaugą nuo drėgmės.
