Module ES Modbus | 4 entrées numériques | 2 sorties relais
Description du produit

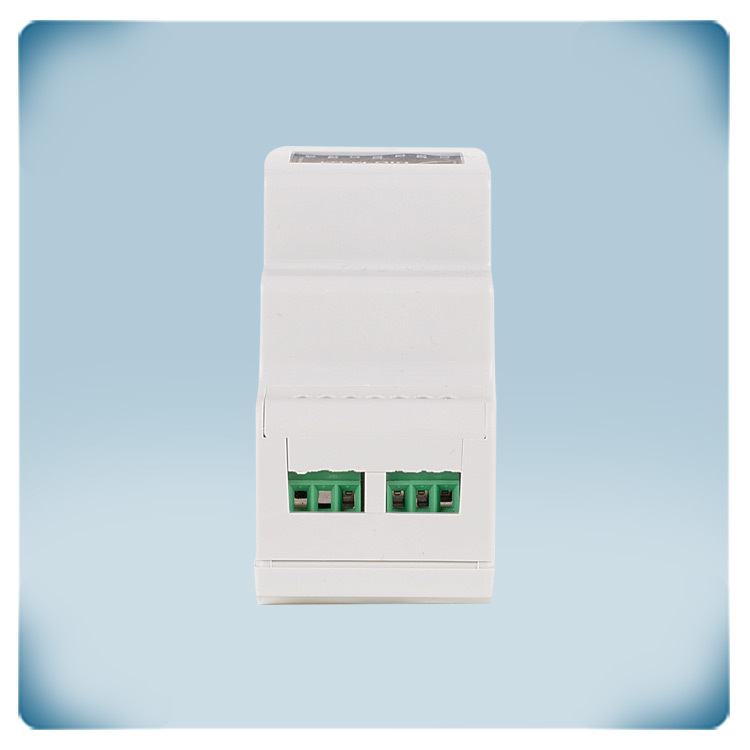

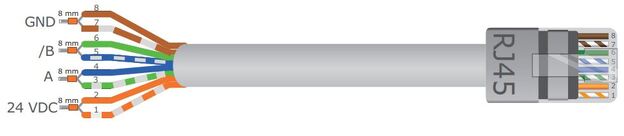

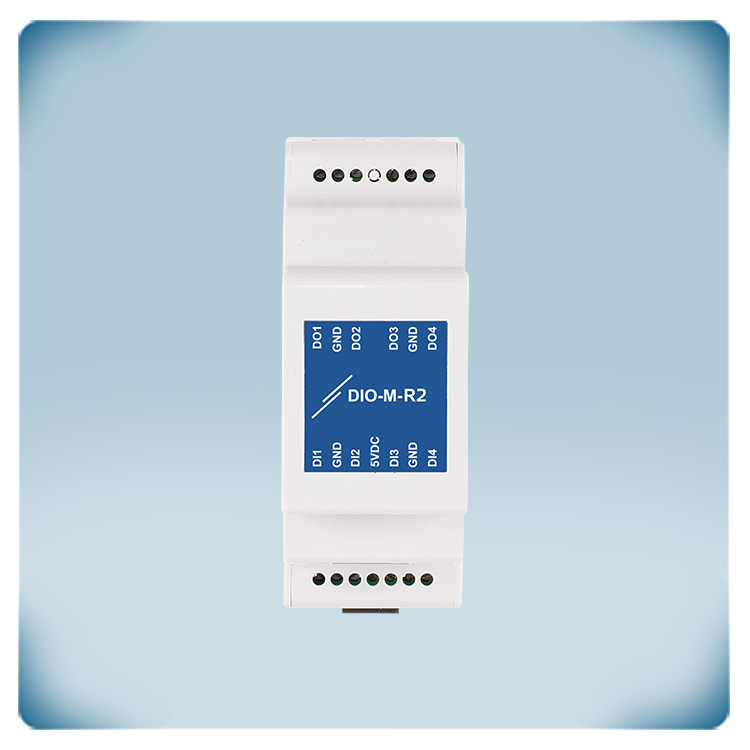

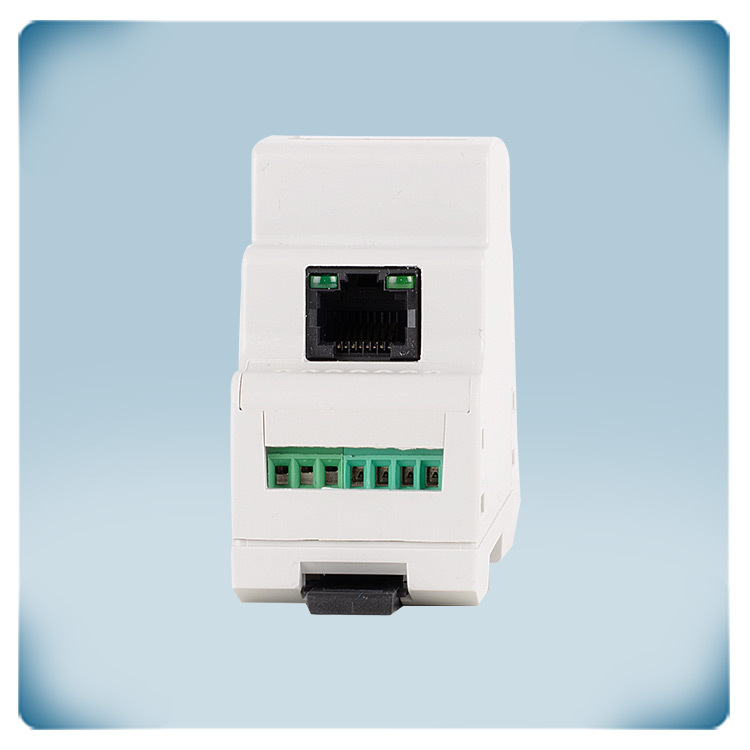

DIO-M-D4 est un module d’entrée / sortie pour réseaux Modbus RTU comportant 4 entrées numériques à isolation galvanique, 2 sorties à relais et une communication Modbus RTU. Ce module permet de connecter des périphériques sans communication Modbus RTU au réseau Modbus RTU. Il dispose d'une connexion «Alimentation par Modbus» ou PoM. Cela signifie que la communication Modbus RTU et l'alimentation 24 VCC peuvent être connectées via un connecteur RJ45.
Spécifications et descriptions supplémentaires
Comment ça marche?
Les appareils Sentera communiquent entre eux via la communication Modbus RTU. Modbus RTU est un protocole de communication série qui utilise la technologie RS485. Certaines applications nécessitent une communication avec des produits non Sentera - par exemple un actionneur de registre, un interrupteur de porte, etc. Ces produits non Sentera peuvent être connectés via ce module DIO-M-R2. Ils peuvent recevoir des commandes via les 2 sorties relais de ce module. Ils peuvent envoyer des informations via les 4 entrées numériques de ce module. Les deux relais de sortie ont un contact normalement ouvert. Le courant de commutation maximal est de 2 A (charge résistive, 230 VAC).
Mode normal
Le mode normal est le mode de fonctionnement par défaut. En mode normal, les sorties relais peuvent être activées en écrivant la valeur « 1 » dans le registre de maintien Modbus RTU correspondant. En mode normal, un dispositif maître Modbus RTU est nécessaire pour contrôler les sorties et lire les valeurs d'entrée de ce module.
Mode lié
Le mode lié peut être activé via Modbus RTU. En mode lié, les sorties relais interagiront avec les entrées. Si une entrée est activée, la sortie relais liée à cette entrée sera également activée. Il existe plusieurs possibilités pour activer les entrées numériques de ce module. Les entrées peuvent être activées par un dispositif externe avec une sortie numérique, une sortie à contact sec ou par un signal tacho. Un signal tachymétrique peut être utilisé pour mesurer la vitesse du moteur. Les signaux tachymétriques dans la plage de 0 à 60 000 tr/min ou de 0 à 1 000 Hz peuvent être détectés.
Montage sur rail DIN

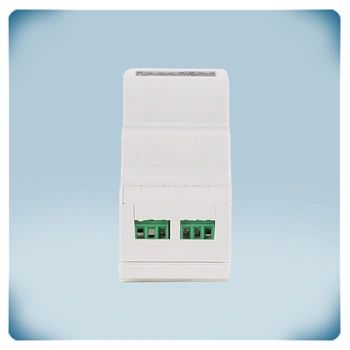

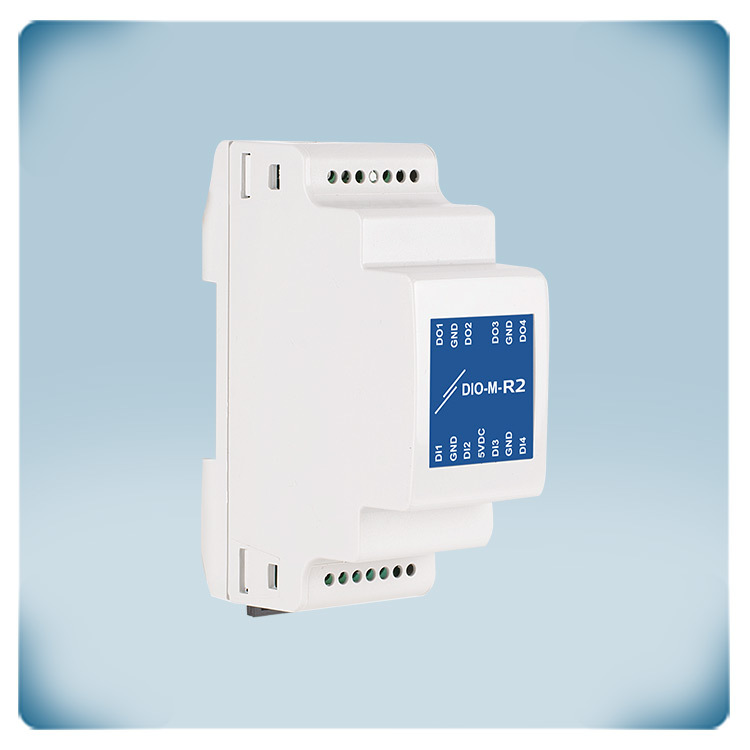

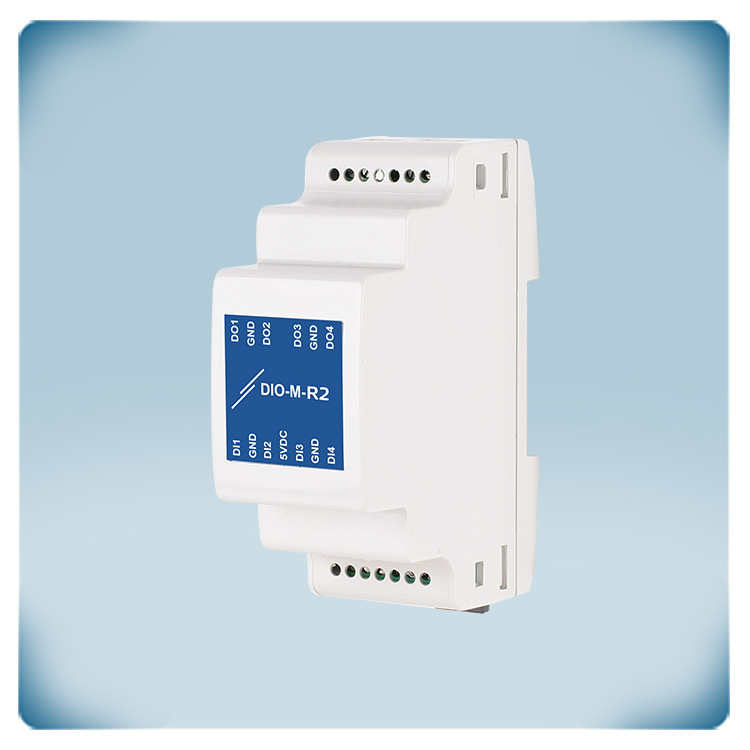

Ce module Modbus RTU IO peut être monté sur un rail DIN. La communication Modbus RTU et la tension d'alimentation 24 VDC de ce module sont connectées via la prise RJ45. Pour faciliter le câblage, nous recommandons d'utiliser les alimentations Sentera 24 VDC avec connecteur RJ45. Le boîtier offre une protection IP30 contre la pénétration de poussière et d'humidité.
