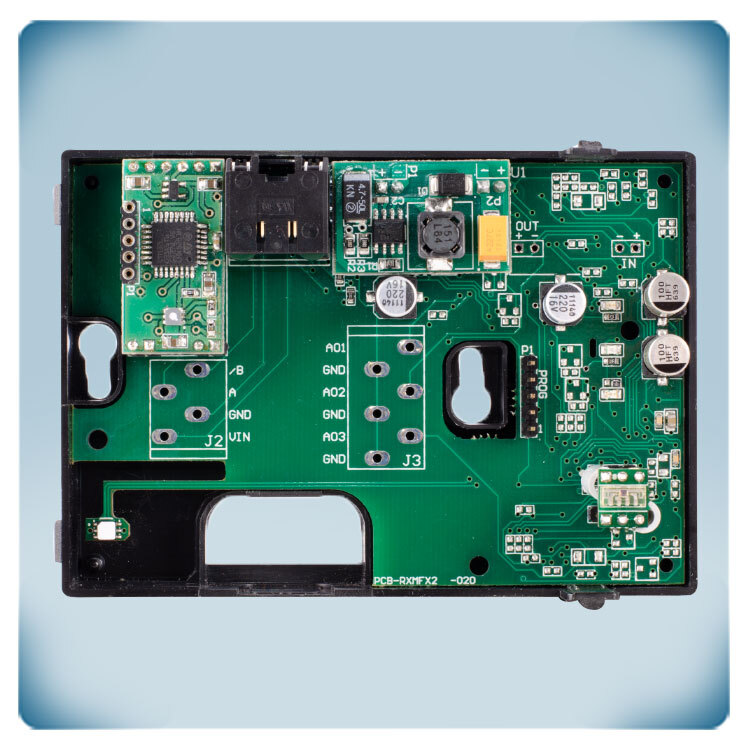

.webp "Kambarinio TVOC jutiklio pajungimas")
CE deklaracija
Išmanus temperatūros | drėgmės | TVOC jutiklis | PoM
Produkto aprašymas
Tai patalpų oro kokybės, temperatūros ir drėgmės jutiklis kutis taip pat dar matuoja ir šviesos intensyvumą. Paprastai jis naudojamas komercinėje ir gyvenamojoje aplinkoje. Maitinimo įtampa yra 24 VDC PoM - tai reiškia, kad Modbus RTU ryšį ir 24 VDC maitinimo šaltinį galima prijungti per vieną RJ45 jungtį. Jutiklio algoritmas gali tiesiogiai valdyti EC ventiliatorių, AC ventiliatoriaus greičio reguliatorių arba sklendės pavarą per Modbus RTU ryšį.
Visus matavimus ir išėjimo vertę galima gauti per Modbus RTU. TVOC jutiklio elementas yra keičiamas. Daugeliu atvejų aplinkos šviesos jutiklis gali būti naudojamas ventiliacijos sistemai valdyti atsižvelgiant į kambario užimtumą. Taip pat galima reguliuoti šviesos diodų šviesos intensyvumą būsenos rodymui. IP30 saugumo klasės korpusas apsaugo jutiklį nuo dulkių ir drėgmės patekimo.
Papildomos specifikacijos ir aprašymas
Kas yra TVOC ir kaip jutiklis indikuoja oro kokybę?
TVOC arba bendrieji lakieji organiniai junginiai (BIO) išgaruoja iš tokių medžiagų kaip valymo priemonės, klijai, dažai ir kt. TVOC taip pat išsiskiria iš žmonių ir gyvūnų. Todėl TVOC jutiklis pateikia gerą bendrą oro kokybės vaizdą. Šis ŠVOK siųstuvas aiškiai ir vizualiai rodo oro kokybę žaliu, geltonu ir raudonu šviesos diodais. Žalias šviesos diodas rodo, kad TVOC lygis yra diapazone – gryno oro tiekimas yra pakankamas. Kai TVOC lygis patenka į įspėjimo diapazoną, užsidega geltonas šviesos diodas. Raudona spalva reiškia: TVOC yra už diapazono ribų arba gryno oro tiekimas yra nepakankamas. Išmatuota temperatūra, santykinė drėgmė, TVOC ir aplinkos apšvietimo lygis pateikiami per Modbus RTU ryšį.
TVOC arba bendrieji lakieji organiniai junginiai (BIO) išgaruoja iš tokių medžiagų kaip valymo priemonės, klijai, dažai ir kt. TVOC taip pat išsiskiria iš žmonių ir gyvūnų. Todėl TVOC jutiklis pateikia gerą bendrą oro kokybės vaizdą. Šis ŠVOK siųstuvas aiškiai ir vizualiai rodo oro kokybę žaliu, geltonu ir raudonu šviesos diodais. Žalias šviesos diodas rodo, kad TVOC lygis yra diapazone – gryno oro tiekimas yra pakankamas. Kai TVOC lygis patenka į įspėjimo diapazoną, užsidega geltonas šviesos diodas. Raudona spalva reiškia: TVOC yra už diapazono ribų arba gryno oro tiekimas yra nepakankamas. Išmatuota temperatūra, santykinė drėgmė, TVOC ir aplinkos apšvietimo lygis pateikiami per Modbus RTU ryšį.
Kaip jutiklis valdo ventiliatorius ir sklendes?
Šis jutiklis gali valdyti EC ventiliatorių, AC ventiliatoriaus greičio valdiklį arba sklendės pavarą per Modbus RTU ryšį. Išėjimo vertę galima nuskaityti Modbus registre. Ji kinta proporcingai išmatuotai temperatūrai, drėgmei ir TVOC koncentracijai. Jei reikia, vieną ar du iš šių jutiklių galima išjungti. Kai reikia daugiau gryno oro, jutiklis padidins ventiliatoriaus greitį arba atidarys sklendę. Valdymo išvestis pasiekiama per Modbus RTU ryšį.
Kaip veikia jutiklio Power over Modbus (PoM) jungtis?
Šiam jutikliui prijungti tereikia vienos RJ45 jungties! Modbus RTU ryšys ir 24 VDC maitinimo šaltinis prijungiami vienu UTP kabeliu – mes tai vadiname Power over Modbus arba PoM. Kad būtų lengviau jungti laidus, rekomenduojame naudoti Sentera 24 VDC maitinimo šaltinį su RJ45 jungtimi. Šie maitinimo šaltiniai apsaugo nuo trumpojo jungimo, perkrovos ir viršįtampio. 24 VDC maitinimo įtampa padidina jūsų instaliacijos saugumą ir patikimumą.
Šiam jutikliui prijungti tereikia vienos RJ45 jungties! Modbus RTU ryšys ir 24 VDC maitinimo šaltinis prijungiami vienu UTP kabeliu – mes tai vadiname Power over Modbus arba PoM. Kad būtų lengviau jungti laidus, rekomenduojame naudoti Sentera 24 VDC maitinimo šaltinį su RJ45 jungtimi. Šie maitinimo šaltiniai apsaugo nuo trumpojo jungimo, perkrovos ir viršįtampio. 24 VDC maitinimo įtampa padidina jūsų instaliacijos saugumą ir patikimumą.
Kokia yra jutiklio kokybė, patvarumas ir montavimo ypatybės?
Kiekvienas jutiklis yra kalibruojamas ir išbandytas mūsų gamykloje. Mažai tikėtinu TVOC jutiklio elemento gedimo atveju šį modulį galima pakeisti. Mes naudojame aukštos kokybės jutiklio elementus ir komponentus. Tai užtikrina ilgalaikį šio ŠVOK siųstuvo stabilumą ir tikslumą. Korpusas yra IP30 apsaugos klasės, apsaugotas nuo dulkių ir drėgmės patekimo. Jį galima montuoti ant sienos patalpose. Siekiant užtikrinti optimalų veikimą, jį reikia saugoti nuo tiesioginių saulės spindulių.
Kiekvienas jutiklis yra kalibruojamas ir išbandytas mūsų gamykloje. Mažai tikėtinu TVOC jutiklio elemento gedimo atveju šį modulį galima pakeisti. Mes naudojame aukštos kokybės jutiklio elementus ir komponentus. Tai užtikrina ilgalaikį šio ŠVOK siųstuvo stabilumą ir tikslumą. Korpusas yra IP30 apsaugos klasės, apsaugotas nuo dulkių ir drėgmės patekimo. Jį galima montuoti ant sienos patalpose. Siekiant užtikrinti optimalų veikimą, jį reikia saugoti nuo tiesioginių saulės spindulių.
Kam reikalingi trys LED indikatoriai and jutiklio dangtelio?
Ant jutiklio dangtelio yra trys indikacinės lemputės: žalia, geltona ir raudona. Žalia šviečia tada kai matuojamas pasirinktas parametras yra matavimo diapazone, geltona įsijungia tada kai pasirinktas matuojamas parametras yra arti diapazono ribų, o raudona indikacija įsijungia tada kada pasirinktas matuojamas parametras yra už matavimo diapzono ribų. Diodams galima priskirti tik vieną reikšmę, tai yra arba oro kokybę arba temperatūrą arba drėgmę
