Transmetteur de pièce de qualité air | Modbus RTU, PoM
Description du produit
Ce transmetteur mesure la température, l'humidité relative, la qualité de l'air (COVT) et la lumière ambiante dans les environnements commerciaux et résidentiels. Il utilise le 24 V CC PoM ce qui signifie qu'un seul connecteur RJ45 gère à la fois l'alimentation électrique et la communication Modbus RTU.
L'algorithme intégré du capteur permet le contrôle direct d'un ventilateur EC, d'un régulateur de vitesse de ventilateur AC ou d'un servomoteur de clapet via Modbus RTU. Toutes les mesures et tous les paramètres, y compris l'intensité lumineuse des LED d'état, sont entièrement ajustables via Modbus RTU.
L'élément du capteur de COVT est remplaçable, ce qui simplifie la maintenance. De plus, le capteur de lumière ambiante permet le contrôle de la ventilation basé sur l'occupation de la pièce.
Le capteur est logé dans un boîtier offrant un indice de protection IP20 contre la poussière et l'humidité.
Spécifications et descriptions supplémentaires

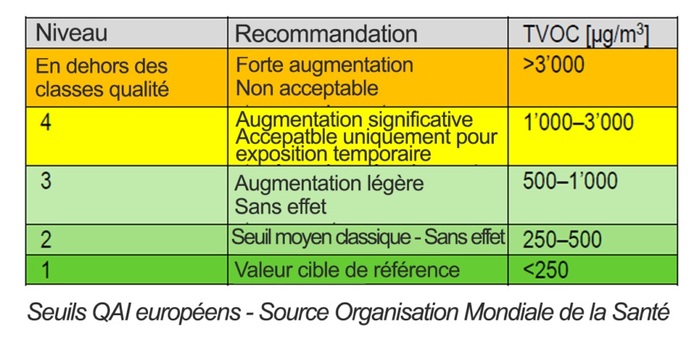

Qu'est-ce que le COVT et comment le capteur indique-t-il la qualité de l'air ?
Les COVT ou bien les Composés Organiques Volatils Totaux s'évaporent de substances telles que les produits de nettoyage, les adhésifs, les peintures, etc. Les COVT sont également émis par les humains et les animaux. C'est pourquoi un capteur de COVT fournit une bonne image globale de la qualité de l'air. Ce transmetteur CVC offre une indication visuelle claire de la qualité de l'air via la LED verte, jaune et rouge. La LED verte indique que le niveau de COVT est dans les limites - l'apport d'air frais est suffisant. Lorsque le niveau de COVT entre dans la plage d'alerte, la LED jaune s'allume. Le rouge signifie : COVT hors limites ou apport d'air frais insuffisant. La température mesurée, l'humidité relative, le COVT et le niveau de lumière ambiante sont disponibles via la communication Modbus RTU.
Comment le capteur contrôle-t-il les ventilateurs et les clapets ?
Ce capteur peut contrôler un ventilateur EC, un régulateur de vitesse de ventilateur AC ou un servomoteur de clapet via la communication Modbus RTU. La valeur de sortie peut être lue dans le registre Modbus. Elle varie proportionnellement en fonction de la température, de l'humidité et de la concentration de COVT mesurées. Si nécessaire, un ou deux de ces capteurs peuvent être désactivés. Lorsqu'un plus grand apport d'air frais est nécessaire, le capteur augmente la vitesse du ventilateur ou ouvre le clapet. La sortie de contrôle est disponible via la communication Modbus RTU.
Comment fonctionne la connexion « Power over Modbus » (PoM) du capteur ?
En fait, un seul connecteur RJ45 est nécessaire pour connecter ce capteur ! La communication Modbus RTU et l'alimentation 24 V CC sont connectées via un seul câble UTP - c'est ce que l'on appelle Power over Modbus ou bien PoM. Pour faciliter le câblage, il est recommandable d'utiliser une alimentation Sentera 24 V CC avec connecteur RJ45. Ces alimentations offrent une protection contre les courts-circuits, les surcharges et les surtensions. Une tension d'alimentation de 24 V CC augmente la sécurité et la fiabilité de votre installation.
Quelles sont les caractéristiques de qualité, de durabilité et de montage du capteur ?
Chaque capteur est calibré et testé dans notre usine. Dans un cas peu probable de défaillance de l'élément du capteur de COVT, ce module peut être remplacé. On utilise des éléments de capteur et des composants de haute qualité. Ce qui, à son tour, garantit la stabilité et la précision à long terme de ce transmetteur CVC. Le boîtier offre une protection IP30 contre la pénétration de la poussière et de l'humidité. Il peut être monté sur un mur à l'intérieur. Pour garantir des performances optimales, il doit être protégé de la lumière directe du soleil.
