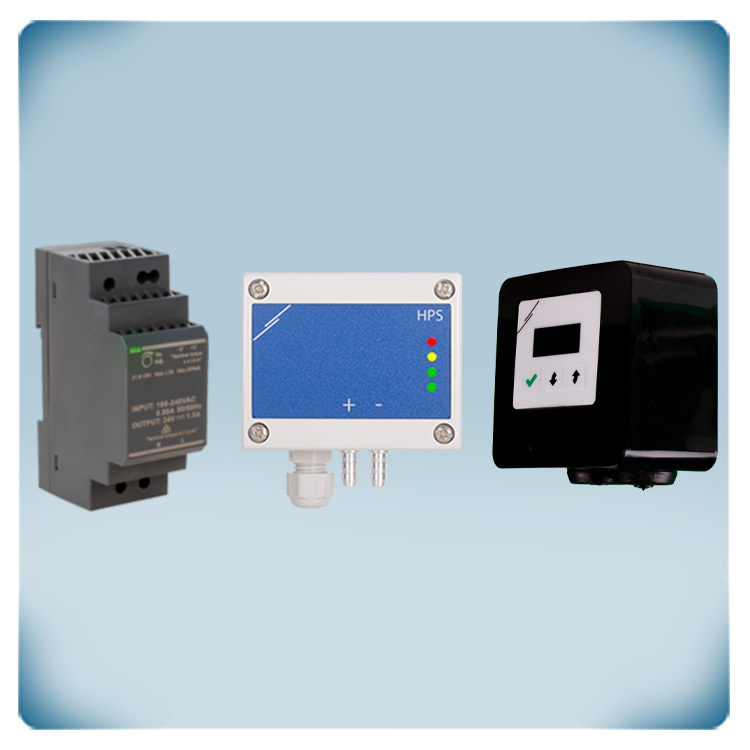

Contrôle de pression différentielle -125 à 125 Pa | moteur EC

La série RDCV peut être utilisée comme potentiomètre numérique ou comme régulateur CVC résidentiel. En mode manuel, le RDCV fonctionne comme un potentiomètre complet avec une interface à 3 boutons et un affichage LED à 7 segments. Le signal de sortie analogique (0-10 VCC / 0-20 mA / 0-100% PWM) peut être variable en continu ou divisé en 2 à 10 étapes égales et a des valeurs minimales et maximales réglables. Il peut être utilisé pour contrôler directement des ventilateurs EC, des variateurs de vitesse pour ventilateur AC, des actionneurs de registre, des vannes ou des dispositifs similaires. Le RDCV peut également être intégré dans un système GTB via Modbus RTU à des fins de surveillance ou de fonction de dérogation temporaire. Son affichage peut être basculé entre la valeur de sortie et le pas de sortie. En mode automatique, le RDCV est un régulateur CVC basé sur la demande avec un point de consigne réglable, qui peut fonctionner avec un transmetteur Sentera CVC via Modbus RTU. Le transmetteur connecté fournit la valeur mesurée via Modbus RTU au RDCV. Le point de consigne demandé peut être réglé via l'interface clavier à 3 boutons ou via Modbus RTU. Le RDCV contrôlera le système de ventilation afin que la valeur demandée soit maintenue. Il existe également la possibilité de passer temporairement outre la valeur de sortie manuellement via Modbus RTU. Les séries RDCV sont disponibles en boîtier anthracite ou blanc avec un indice de protection IP54 ou IP44. Les deux versions sont adaptées au montage en surface (IP54) et encastré (IP44). Tous les paramètres peuvent être modifiés via l'interface à 3 boutons ou via Modbus RTU. Le RDCV est facile à utiliser et dispose d'une large plage de tension d'alimentation: 110-230 VCA, 50-60 Hz.

La série HPS mesure la pression différentielle (Pa), le débit volumique (m³ / h) ou la vitesse de l'air (m / s) dans les applications CVC. La lecture de la vitesse de l'air est disponible en connectant un ensemble de connexion de tube de Pitot externe (PSET-PTx-200). Les quatre indicateurs LED fournissent une indication visuelle claire de l'état du transmetteur et des valeurs mesurées. La sortie analogique (0-10 VCC / 0-20 mA / 0-100% PWM) et la communication Modbus RTU les rendent compatibles avec la plupart des installations CVC. La série HPS est équipée d'un transducteur de pression différentielle à haute résolution entièrement numérique. Ils peuvent être utilisés pour surveiller la pression différentielle sur un filtre à air afin de générer une alerte en cas de pollution du filtre. Ils peuvent surveiller le débit volumique pour garantir l'apport d'air frais. Une autre application typique consiste à surveiller la vitesse de l'air dans les conduits. La plage de pression différentielle et tous les autres paramètres peuvent être ajustés via Modbus RTU. Tension d'alimentation: 18-34 VCC / 15-24 VAC ±10 %. Il peut être utilisé dans la plage de -125 à +125 Pa.

Module d'alimentation à découpage. Tension d'alimentation: 85-264 VCA / 50-60 Hz, tension de sortie: 24 VCC / 36 W / 1,5 A / IP20. Connexion via bornier. Protection contre les surtensions et les surcharges.
