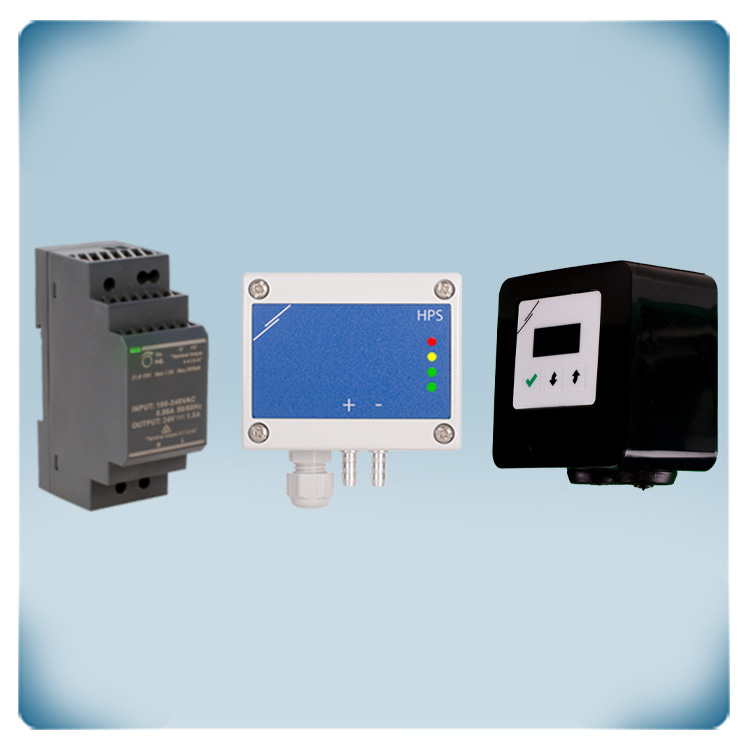

Regulacja różnicy ciśnień -125 - 125 Pa | EC silnik

Sterownik RDCV może być używany jako sterownik cyfrowy do sterowania wentylatorami EC lub jako sterownik HVAC do sterowania wentylatorami EC zgodnie z wybranym parametrem. W trybie ręcznym RDCV jest kontrolerem do zmiany prędkości wentylatorów EC z trzema przyciskami i siedmiosegmentowym wyświetlaczem LED. Posiada opcjonalny sygnał analogowy lub modulacyjny 0–10 VDC, 0–20 mA, 0–100% PWM. Może być stosowany do bezpośredniego sterowania wentylatorem EC, regulatorem prędkości wentylatora AC, siłownikami przepustnic powietrza, zaworami wodnymi. RDCV można również zintegrować z systemem BMS w celu monitorowania prędkości lub zdalnego sterowania za pośrednictwem Modbus RTU. W trybie automatycznym RDCV jest regulatorem opartym na temperaturze, wilgotności, CO2, jakości powietrza, CO, różnicy ciśnień, który może kontrolować wentylatory EC lub siłowniki zaworów VAV. Jest połączony z podtynkowymi czujnikami 230VAC. Po podłączeniu takiego czujnika RDCV rozpozna, które parametry można kontrolować i umożliwi wybór parametru. Będziesz także musiał wybrać tryb ogrzewania lub wentylacji i jaką wartość mierzonego parametru chcesz zachować. RDCV może być dostępny w kolorze białym lub czarnym i nadaje się do montażu powierzchniowego (IP54) i podtynkowego (IP44). Napięcie zasilania 110 - 230 VAC.

Przetwornik różnicy ciśnień służy do pomiaru różnicy ciśnienia (Pa), przepływu powietrza (m³ / h) lub prędkości powietrza (m / s) w systemach HVAC. Pomiary prędkości powietrza można uzyskać podłączając zewnętrzną rurkę Pitota (PSET-PTx-200). Cztery diody LED wyraźnie wskazują stan czujnika różnicy ciśnień i mierzone wartości. Dzięki analogowemu 0-10 VDC, 0-20 mA, 0-100% PWM i komunikacji Modbus RTU jest kompatybilny z większością urządzeń HVAC. Ten czujnik jest wyposażony w pełni cyfrowy czujnik ciśnienia o wysokiej rozdzielczości. Można go użyć do monitorowania różnicy ciśnień przez filtr powietrza w celu ostrzeżenia, czy filtr jest brudny. Czujnik różnicy ciśnień może monitorować przepływ powietrza, aby zapewnić dopływ świeżego powietrza. Różnicę ciśnienia i wszystkie inne parametry można ustawić za pomocą połączenia Modbus RTU. Ten czujnik wymaga napięcia zasilania 18–34 VDC / 15–24 VAC ± 10%. Można go stosować od pomiaru ciśnienia w zakresie od -125 do +125 Pa.

Moduł zasilacza 24 V montowany na szynie DIN jest urządzeniem elektrycznym służącym do konwersji napięcia wejściowego (zwykle napięcia sieciowego AC lub innego napięcia stałego) na stabilne napięcie wyjściowe 24 V DC (wolty prądu stałego) i jest przeznaczony do montażu na szynach DIN w szafkach elektrycznych. Zasilacz ten dostarcza napięcie 24 VDC, dzięki czemu jest kompatybilny z szeroką gamą urządzeń i systemów elektronicznych. Urządzenie przyjmuje napięcie wejściowe z zakresu 85–264 VAC / 50–60 Hz i można do niego podłączyć maksymalne obciążenie 36 W. Do podłączenia obciążenia możliwe jest zastosowanie listwy zaciskowej. Moduł zasilający jest chroniony obudową IP20, a bezpieczeństwo instalacji elektrycznej zwiększa zabezpieczenie przed przeciążeniem i przepięciem. Niektóre z kluczowych sektorów, w których można zastosować ten zasilacz impulsowy, to automatyka budynków (np. sterowanie HVAC), automatyka przemysłowa (np. zapewnienie stabilnego zasilania czujników, sterowników itp.), energia odnawialna (np. systemy zasilania energią słoneczną) lub jako sprzęt laboratoryjny . Zasilacze impulsowe są w porównaniu do zasilaczy liniowych wydajniejsze, lżejsze i bardziej kompaktowe (ze względu na konstrukcję beztransformatorową). Ze względu na wysoką wydajność wytwarzają mniej ciepła i przyczyniają się do większych oszczędności energii. Klasa ochrony IP20.
