Transmetteur pression différentielle -125 à 125 Pa, VCA | VCC
Description du produit
Ce transmetteur mesure la pression différentielle dans une plage de -125 à +125 Pa. Il peut également être utilisé afin de mesurer le débit volumique d'air ou la vitesse de l'air.
Il fonctionne sur une alimentation flexible de 24 VAC ou 24 VDC. Les valeurs mesurées sont disponibles via une sortie analogique unique et la communication Modbus RTU. La sortie analogique est sélectionnable et peut bien être réglée sur 0-10 VDC, 0-20 mA, ou 0-100% PWM.
Le dispositif comporte quatre indicateurs LED pour un affichage visuel du statut du transmetteur et des valeurs mesurées. La plage de pression différentielle et tous les autres réglages sont entièrement ajustables via Modbus RTU.
Spécifications et descriptions supplémentaires
Quel est l'objet des mesures du transmetteur et quels calculs effectue-t-il ?

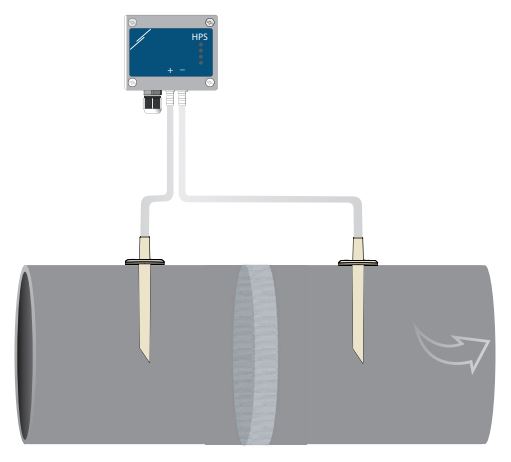

Ce transmetteur mesure la pression différentielle [Pa]. À partir de cette mesure, le débit volumique d'air [m³/h] ou la vitesse de l'air [m/s] peuvent être calculés. Pour calculer le débit volumique d'air basé sur le facteur K du ventilateur, utilisez le kit de connexion de type PSET-PVC-200 ou bien de type PSET-QF-200. Ce kit de connexion peut également être utilisé pour mesurer la pression différentielle. Afin de calculer le débit volumique d'air basé sur la section transversale du conduit [cm²] ou la vitesse de l'air [m/s], utilisez le kit de connexion de type PSET-PTS-200 ou PSET-PTL-200.
Comment le transmetteur indique-t-il visuellement le statut et les valeurs ?
Ce transmetteur de pression offre une indication visuelle claire du niveau de pression différentielle via les LED verte, jaune et rouge. La LED verte indique que le niveau de pression est dans la plage de consigne. Lorsque le niveau de pression entre dans la plage d'alerte, la LED jaune s'allume. La LED rouge indique que la pression différentielle est hors plage. Les LED peuvent également indiquer le statut du débit volumique d'air ou de la vitesse de l'air. La deuxième LED verte indique le statut du transmetteur. Elle est activée lorsque l'alimentation électrique et la communication Modbus RTU sont activées.
Quelles sont les caractéristiques et les réglages de la sortie du transmetteur ?
Ce transmetteur dispose d'une sortie analogique. Elle transmet la pression différentielle, le débit volumique d'air ou la vitesse de l'air mesurés de manière proportionnelle. La plage par défaut de ce transmetteur est de -125 à +125 Pa. Par défaut, la sortie transmet 0 V à -125 Pa et 10 V à +125 Pa. Cette plage, le type de sortie et tous les autres réglages peuvent être ajustés via Modbus RTU. Le type de sortie peut être ajusté via Modbus RTU : 0-10 VDC / 0-20 mA / 0-100 % PWM.
Quelles sont les exigences d'alimentation électrique et de câblage du transmetteur ?
La tension d'alimentation, la sortie analogique et la communication Modbus RTU peuvent être connectées via le bornier à ressort. Ils éliminent le besoin de maintenance de routine et assurent un contact fiable pour les fils monobrins ou multibrins. Ce transmetteur peut être alimenté en 24 VDC ou en 24 VAC. Il est conçu pour une connexion à 3 fils. La masse de sortie (GND) est connectée en interne à la masse de la tension d'alimentation (V-). Veillez à ne pas connecter cette masse commune à d’autres appareils alimentés en courant continu.
Quelles sont les applications typiques de ce transmetteur ?
Quelles sont les caractéristiques de qualité et de durabilité du transmetteur ?
Le boîtier est fabriqué en plastique r-ABS VO (UL94) de haute qualité. Ce matériau est résistant à la chaleur, très robuste et offre une bonne protection contre les impacts. Les raccords de pression sont fabriquées en Aluminium. Le boîtier du transmetteur bénéficie d'une protection IP65 contre la pénétration de la saleté et de l'eau. Ce transmetteur peut être monté au mur.
Quelles sont les applications typiques de ce transmetteur ?
Une application typique pour les transmetteurs de pression différentielle de cette plage est la surveillance de la sous-pression ou de la surpression dans les cages d'escalier ou les salles blanches. Par exemple, en créant une surpression constante dans la cage d'escalier, celle-ci reste exempte de fumée en cas d'incendie.
