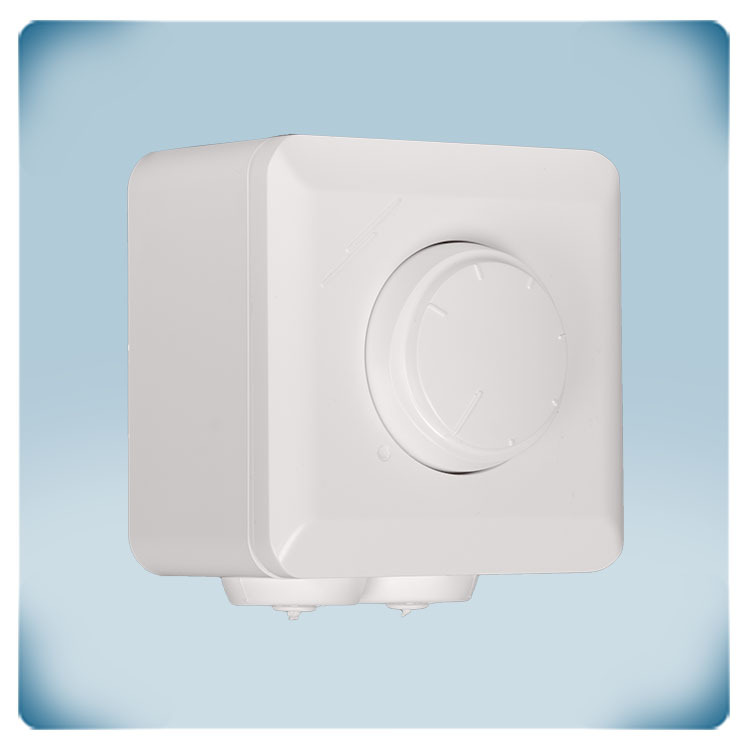

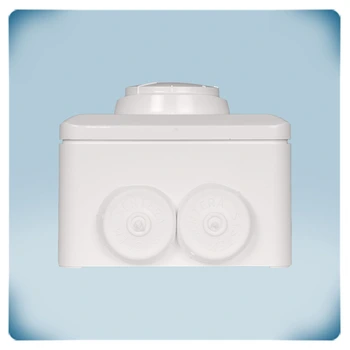

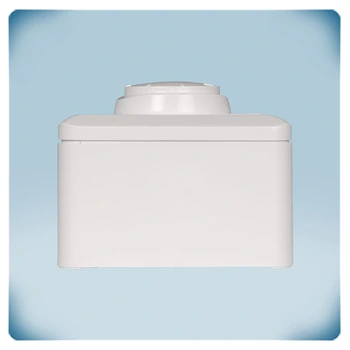

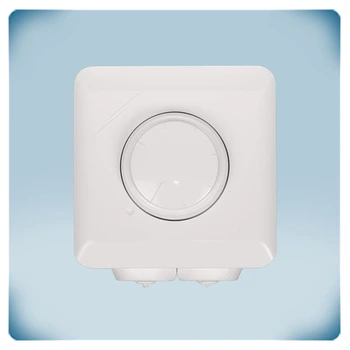

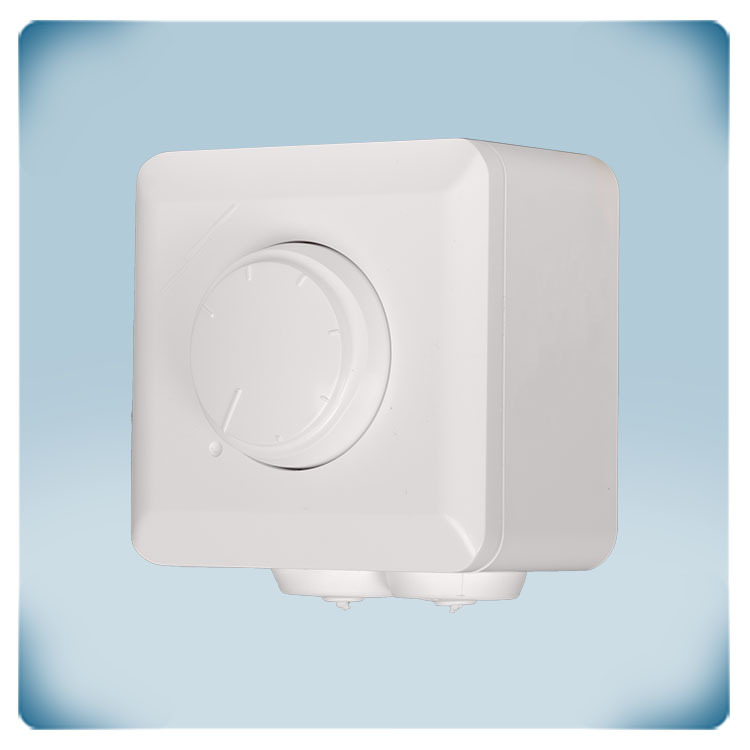

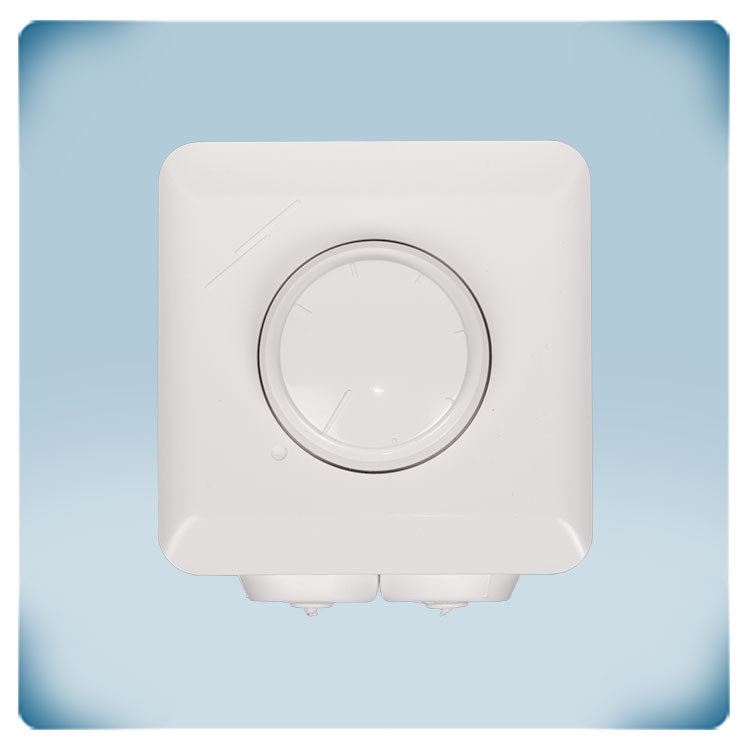

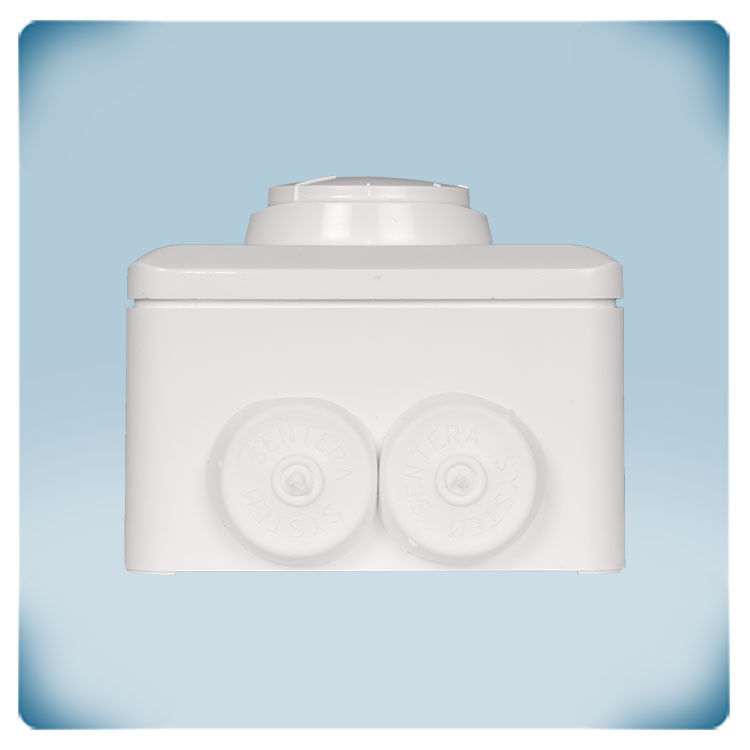

Potentiomètre CVC | position d'arrêt | 5-24 VCC
Description du produit
Le potentiomètre SDP-E0US-AT offre un contrôle précis des systèmes de ventilation, tout de même, il est compatible avec une large gamme d'appareils comme les ventilateurs EC et les clapets.
Il permet un réglage manuel via un bouton avec une position d'Arrêt, ou bien OFF, tout en incluant des trimmers internes pour un réglage fin des niveaux de sortie.
Une de ses caractéristique essentielle, c'est sa sortie inversible, qui permet d'inverser la direction du signal de contrôle. L'appareil est durable et robuste, doté d'un boîtier résistant aux projections d'eau, il offre des options de montage soit encastré IP44, soit en surface IP54. Il fonctionne avec une alimentation de 5 à 24 VDC.
Spécifications et descriptions supplémentaires
Que peut contrôler ce potentiomètre ?
Ce potentiomètre génère une sortie analogique ou un signal de contrôle pour réguler d'autres appareils tels qu'un ventilateur EC ou un variateur de vitesse de ventilateur. Le signal de contrôle augmente ou diminue en fonction de la position du bouton rotatif. Ce signal de contrôle peut réguler directement les ventilateurs EC ou les actionneurs de clapet. Il peut également contrôler à distance les variateurs de vitesse de ventilateur AC (tels que les séries EVS ou MVS de Sentera) ou les convertisseurs de fréquence (série FI-E).
À titre d'exemple, ce potentiomètre peut être installé dans le salon tandis que le variateur de vitesse du ventilateur peut être situé dans un local technique ou une armoire électrique.
Pourquoi ajuster les limites du signal de contrôle ?
Par rapport aux certaines applications, il est préférable d'ajuster la limite basse et la limite haute du signal de contrôle. Certains moteurs EC ou actionneurs de registre ne peuvent pas gérer des signaux de contrôle trop faibles. La limite inférieure du signal de contrôle peut être ajustée via un potentiomètre intégré. Parfois, le ventilateur peut être surdimensionné. Dans ce cas, la limite supérieure du signal de contrôle peut être réduite via le trimmer maximum. Cela à son tour limite la vitesse maximale du ventilateur.
Comment le mode de sortie est-il sélectionné ?

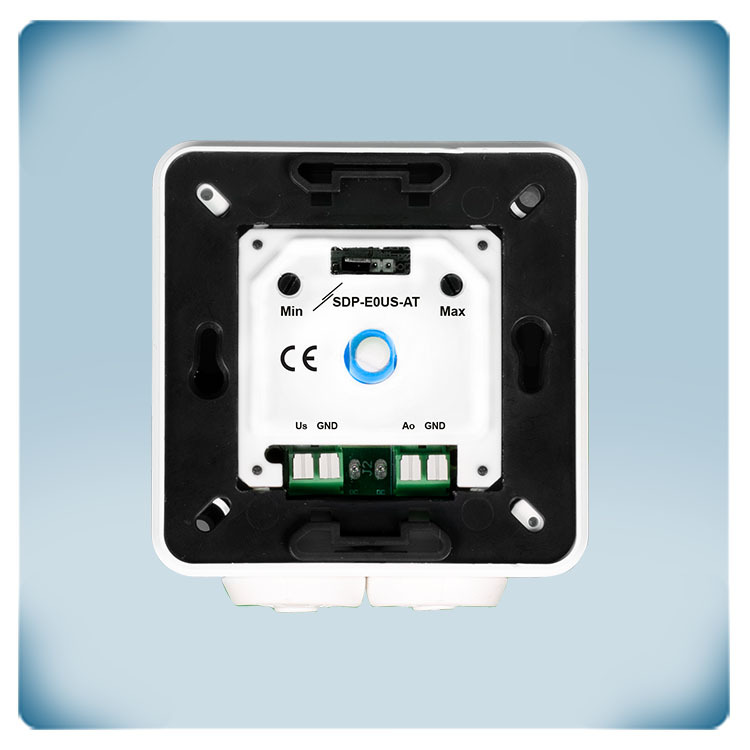

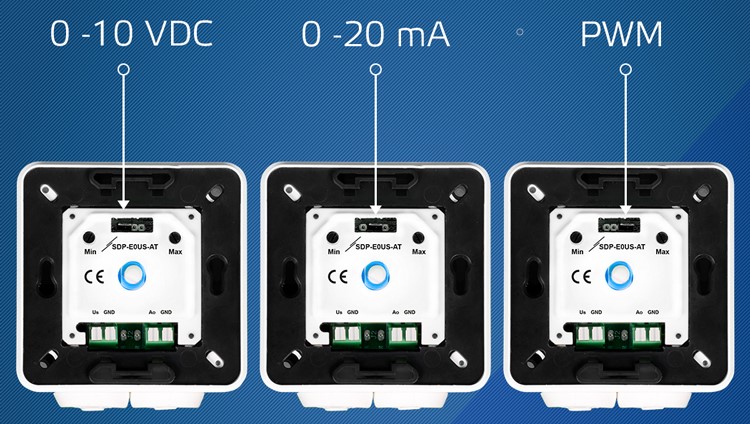

Le mode de sortie peut être sélectionné manuellement à l'aide d'un cavalier qui est placé sur les broches d'embase. S'il est placé sur les broches 1 et 2, le mode de sortie est la tension ; s'il est placé sur les broches 2 et 3, c'est le courant ; s'il est connecté aux broches 3 et 4, c'est le MLI (Modulation de Largeur d'Impulsion).
Quelles sont les limites du signal de contrôle ?
Les niveaux haut et bas sont ajujstables via deux potentiomètres. Les niveaux de sortie minimum et maximum peuvent être réglés dans la plage de 0 à 100 % de la tension fournie. La tension fournie doit être comprise entre 5 et 24 VDC. Cela permet d'inverser la sortie de contrôle. Si le niveau de sortie minimum est réglé plus bas que le niveau de sortie maximum, le potentiomètre fonctionnera du minimum au maximum. Il s'agit du réglage d'usine par défaut. Si le niveau de sortie minimum est réglé plus haut que le niveau de sortie maximum, le potentiomètre fonctionnera du maximum au minimum. Il y a toujours une plage de contrôle minimum de 20 % entre les valeurs déterminées par les potentiomètres.
Les niveaux haut et bas sont ajujstables via deux potentiomètres. Les niveaux de sortie minimum et maximum peuvent être réglés dans la plage de 0 à 100 % de la tension fournie. La tension fournie doit être comprise entre 5 et 24 VDC. Cela permet d'inverser la sortie de contrôle. Si le niveau de sortie minimum est réglé plus bas que le niveau de sortie maximum, le potentiomètre fonctionnera du minimum au maximum. Il s'agit du réglage d'usine par défaut. Si le niveau de sortie minimum est réglé plus haut que le niveau de sortie maximum, le potentiomètre fonctionnera du maximum au minimum. Il y a toujours une plage de contrôle minimum de 20 % entre les valeurs déterminées par les potentiomètres.
À quoi sert la position d'Arrêt, ou bien OFF ?

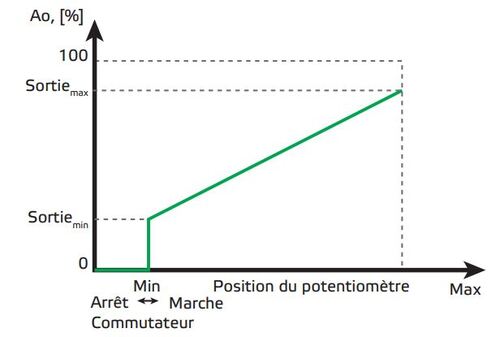

Le bouton rotatif a une position d'Arrêt, ou bien OFF : lorsque le bouton rotatif est tourné complètement dans le sens antihoraire, le signal de contrôle sera désactivé. Lorsque le bouton rotatif est tourné dans le sens horaire, il sort de la position d'Arrêt, ou bien OFF, avec un clic. Le signal de contrôle passe immédiatement à son niveau de limite basse. Dans le cas où un ventilateur EC est connecté au potentiomètre, il démarre et accélére vers la basse vitesse. Le ventilateur EC ne peut jamais être activé à une vitesse inférieure à la vitesse minimale sélectionnée.
