VOC Fühler | Temperatur Feuchte | 24 VDC oder Power over Modbus
Produktbeschreibung
Dieser Raumtransmitter misst Luftqualität (TVOC), Temperatur und relative Luftfeuchtigkeit. Mit seinem modernen Gehäuse wird er oft in kommerziellen oder privaten Umgebungen eingebaut. Die Versorgungsspannung beträgt 24 VDC. Die Versorgungsspannung kann über die Klemmenleiste oder über den RJ45-Stecker angeschlossen werden. Dieser RJ45 ist einer der Grundbausteine für den Aufbau eines Sentera PoM-Netzwerks. Es ermöglicht Ihnen, sowohl Strom als auch Daten über Cat5e- oder Cat6-Kabel zu transportieren. Die Messwerte werden über drei Analogausgänge (0-10 VDC, 0-20 mA,0-100% PWM) und über Modbus RTU-Kommunikation übertragen. Alle Parameter können über Modbus RTU eingestellt werden.
Zusätzliche Spezifikationen und Beschreibung
Was wird von diesem Sensor gemessen?
Dieser Raumtransmitter misst TVOC, Temperatur und relative Feuchte und ist für Montage in Innenräumen geeignet.
Dieser Raumtransmitter misst TVOC, Temperatur und relative Feuchte und ist für Montage in Innenräumen geeignet.
Warum Raumluftqualität messen?
Dieser Sensor braucht 24 VDC Versorgungsspannung. Der Transmitter kann entweder über die Klemmenleiste oder über den RJ45-Stecker versorgt werden.

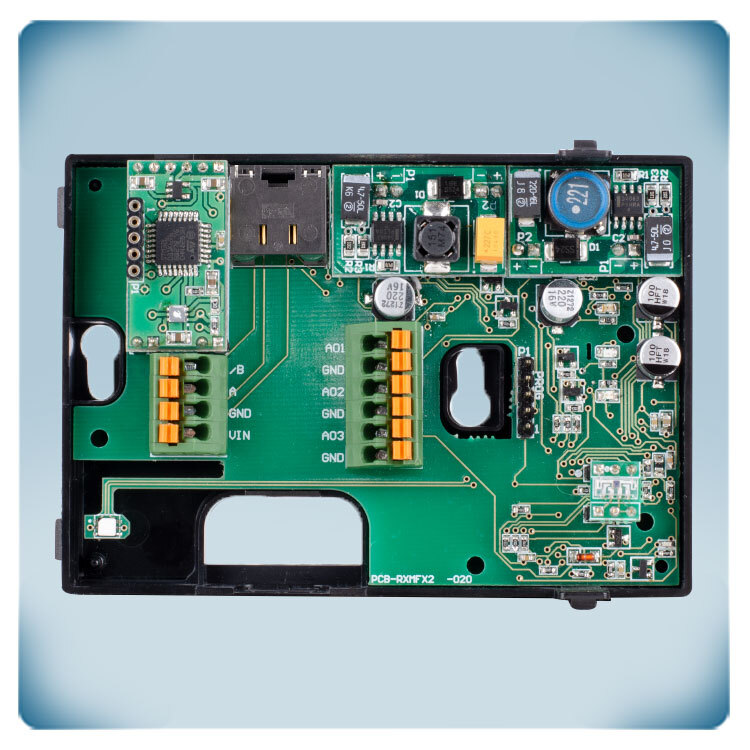

Versorgungsspannung und Modbus-RTU-Kommunikation können über den RJ45-Anschluss angeschlossen werden. Über die Klemmleisten können die Ausgänge, die Modbus RTU-Kommunikation und die Versorgungsspannung angeschlossen werden. Schließen Sie die Versorgungsspannung niemals gleichzeitig über den RJ45-Stecker und die Klemmenblöcke an! Die Erdungsklemmen der Versorgungsspannung (V-) und des Ausgangs (GND) sind intern nicht verbunden. Das bedeutet, dass für den Anschluss dieses Sensors ein 4-adriges Kabel erforderlich ist. Die meisten 24-VDC Netzteile bieten Schutz gegen Kurzschluss, Überlast und Überspannung. Eine 24 VDC-Versorgungsspannung erhöht die Sicherheit und Zuverlässigkeit Ihrer Installation.
TVOC oder Total Volatile Organic Compounds (flüchtige organische Verbindungen) verdampfen aus Substanzen wie Reinigungsmitteln, Klebstoffen, Farben usw. TVOCs werden auch von Menschen und Tieren emittiert. Aus diesem Grund liefert ein TVOC-Sensor ein gutes, umfassendes Bild der Luftqualität. TVOC-Sensoren sind die beste Wahl für die Steuerung einer Lüftungsanlage in Wohnräumen.
Welche Versorgungsspannung brauche ich?
Dieser Sensor braucht 24 VDC Versorgungsspannung. Der Transmitter kann entweder über die Klemmenleiste oder über den RJ45-Stecker versorgt werden.
Versorgungsspannung und Modbus-RTU-Kommunikation können über den RJ45-Anschluss angeschlossen werden. Über die Klemmleisten können die Ausgänge, die Modbus RTU-Kommunikation und die Versorgungsspannung angeschlossen werden. Schließen Sie die Versorgungsspannung niemals gleichzeitig über den RJ45-Stecker und die Klemmenblöcke an! Die Erdungsklemmen der Versorgungsspannung (V-) und des Ausgangs (GND) sind intern nicht verbunden. Das bedeutet, dass für den Anschluss dieses Sensors ein 4-adriges Kabel erforderlich ist. Die meisten 24-VDC Netzteile bieten Schutz gegen Kurzschluss, Überlast und Überspannung. Eine 24 VDC-Versorgungsspannung erhöht die Sicherheit und Zuverlässigkeit Ihrer Installation.
Wie funktioniert dieser Raumsensor ?
Dieser Sensor hat drei analoge Ausgänge. Jeder von ihnen überträgt einen der Messwerte. Z. B. überträgt der Ausgang 1 standardmäßig 0 V bei 0 °C und 10 V bei 50 °C. Jeder Ausgangswert ändert sich proportional in Abhängigkeit von der gemessenen Temperatur, der relativen Feuchte oder TVOC Konzentration. Standardmäßig steht die gemessene Temperatur über Ausgang 1, die relative Feuchte über Ausgang 2 und die TVOC Konzentration über Ausgang 3.
Dieser Sensor hat drei analoge Ausgänge. Jeder von ihnen überträgt einen der Messwerte. Z. B. überträgt der Ausgang 1 standardmäßig 0 V bei 0 °C und 10 V bei 50 °C. Jeder Ausgangswert ändert sich proportional in Abhängigkeit von der gemessenen Temperatur, der relativen Feuchte oder TVOC Konzentration. Standardmäßig steht die gemessene Temperatur über Ausgang 1, die relative Feuchte über Ausgang 2 und die TVOC Konzentration über Ausgang 3.
Wenn der Sensor über einen UTP Kabel angeschlossen wurde hat er keine analoge Ausgänge und werden alle Messwerte über Modbus übertragen
LED Anzeige
Der Sensor bietet eine klare, visuelle Anzeige vom TVOC (Standardwert), Temperatur oder Feuchtigkeit über die grüne, gelbe und rote LED. Die grüne LED zeigt an, dass die TVOC Konzentration innerhalb des Bereichs liegt. Wenn der TVOC Wert im Alarmbereich kommt, leuchtet die gelbe LED. Rot bedeutet dass der Messwert ausserhalb des Messbereichs liegt. Sie können selber die Messbereiche über Modbus anpassen.
Aufputzmontage
Dieser Sensor kann in Innenräumen an einer Wand oder auf einer Fläche installiert werden. Die Befestigungslöcher sind an die in Europa üblichen Einbaudosen angepasst. Der Sensor kann mit zwei Schrauben an der Einbaudose befestigt werden. Das Gehäuse des Sensors deckt die gesamte Einbaudose ab. Um eine optimale Leistung zu gewährleisten, sollte der Sensor vor direkter Sonneneinstrahlung geschützt werden.
Der Sensor bietet eine klare, visuelle Anzeige vom TVOC (Standardwert), Temperatur oder Feuchtigkeit über die grüne, gelbe und rote LED. Die grüne LED zeigt an, dass die TVOC Konzentration innerhalb des Bereichs liegt. Wenn der TVOC Wert im Alarmbereich kommt, leuchtet die gelbe LED. Rot bedeutet dass der Messwert ausserhalb des Messbereichs liegt. Sie können selber die Messbereiche über Modbus anpassen.
Aufputzmontage
Dieser Sensor kann in Innenräumen an einer Wand oder auf einer Fläche installiert werden. Die Befestigungslöcher sind an die in Europa üblichen Einbaudosen angepasst. Der Sensor kann mit zwei Schrauben an der Einbaudose befestigt werden. Das Gehäuse des Sensors deckt die gesamte Einbaudose ab. Um eine optimale Leistung zu gewährleisten, sollte der Sensor vor direkter Sonneneinstrahlung geschützt werden.
Einfach anzuschließen!
Die Käfigzugfederklemmen reduzieren den Verdrahtungs- und Installationsaufwand. Sie machen eine routinemäßige Wartung überflüssig und garantieren einen zuverlässigen Kontakt für Massiv- oder Litzendrähte.
Die Käfigzugfederklemmen reduzieren den Verdrahtungs- und Installationsaufwand. Sie machen eine routinemäßige Wartung überflüssig und garantieren einen zuverlässigen Kontakt für Massiv- oder Litzendrähte.
Einfach zu bedienen!
Dieser Sensor erfordert keine Konfiguration. Einmal installiert, ist er sofort einsatzbereit. Die Standardeinstellungen sind für die meisten Anwendungen ausreichend. Falls erforderlich, können die Einstellungen über Modbus RTU angepasst werden.
Dieser Sensor erfordert keine Konfiguration. Einmal installiert, ist er sofort einsatzbereit. Die Standardeinstellungen sind für die meisten Anwendungen ausreichend. Falls erforderlich, können die Einstellungen über Modbus RTU angepasst werden.
Parameter einstellen
Der Sensor verfügt nicht über DIP-Schalter. Alle Einstellungen sollen über 3S Modbus gemacht werden. Über Modbus können Parameter eingestellt und überwacht werden.
Zum Beispiel kann ein anderer Ausgangstyp gewählt werden, um ihn mit anderen Geräten kompatibel zu machen: 0-10 VDC / 0-20 mA / PWM.
Im Modbus Register Map finden Sie eine Übersicht der Parameter die über Modbus ausgelesen und geändert werden können.
Mit Senteraweb kann ausserdem Datenprotokollierung gemacht werden.
Hohe Qualität
Jeder Sensor wird in unserem Werk kalibriert und getestet. In dem unwahrscheinlichen Fall, dass ein TVOC-Sensorelement ausfällt, kann dieses Modul ersetzt werden. Wir verwenden Sensorelemente und Komponenten von hoher Qualität. Dies gewährleistet die langfristige Stabilität und Genauigkeit dieses HLK-Transmitters. Das Gehäuse bietet einen IP30-Schutz gegen das Eindringen von Staub und Feuchtigkeit. Es kann in Innenräumen an einer Wand montiert werden. Um eine optimale Leistung zu gewährleisten, sollte er vor direkter Sonneneinstrahlung geschützt werden.
Der Sensor verfügt nicht über DIP-Schalter. Alle Einstellungen sollen über 3S Modbus gemacht werden. Über Modbus können Parameter eingestellt und überwacht werden.
Zum Beispiel kann ein anderer Ausgangstyp gewählt werden, um ihn mit anderen Geräten kompatibel zu machen: 0-10 VDC / 0-20 mA / PWM.
Im Modbus Register Map finden Sie eine Übersicht der Parameter die über Modbus ausgelesen und geändert werden können.
Mit Senteraweb kann ausserdem Datenprotokollierung gemacht werden.
Hohe Qualität
Jeder Sensor wird in unserem Werk kalibriert und getestet. In dem unwahrscheinlichen Fall, dass ein TVOC-Sensorelement ausfällt, kann dieses Modul ersetzt werden. Wir verwenden Sensorelemente und Komponenten von hoher Qualität. Dies gewährleistet die langfristige Stabilität und Genauigkeit dieses HLK-Transmitters. Das Gehäuse bietet einen IP30-Schutz gegen das Eindringen von Staub und Feuchtigkeit. Es kann in Innenräumen an einer Wand montiert werden. Um eine optimale Leistung zu gewährleisten, sollte er vor direkter Sonneneinstrahlung geschützt werden.
