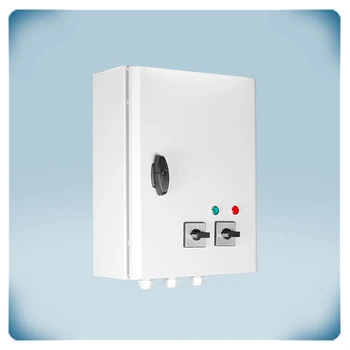

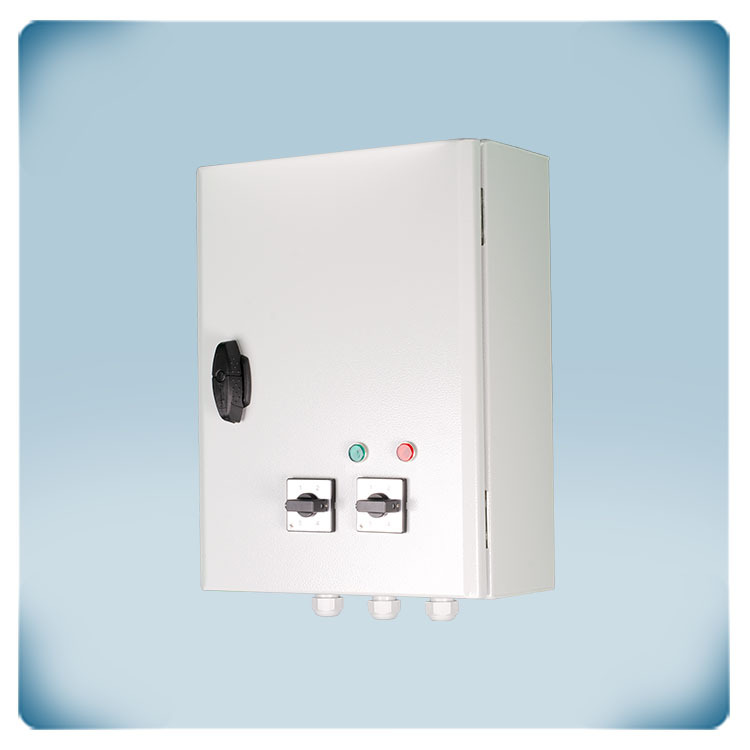

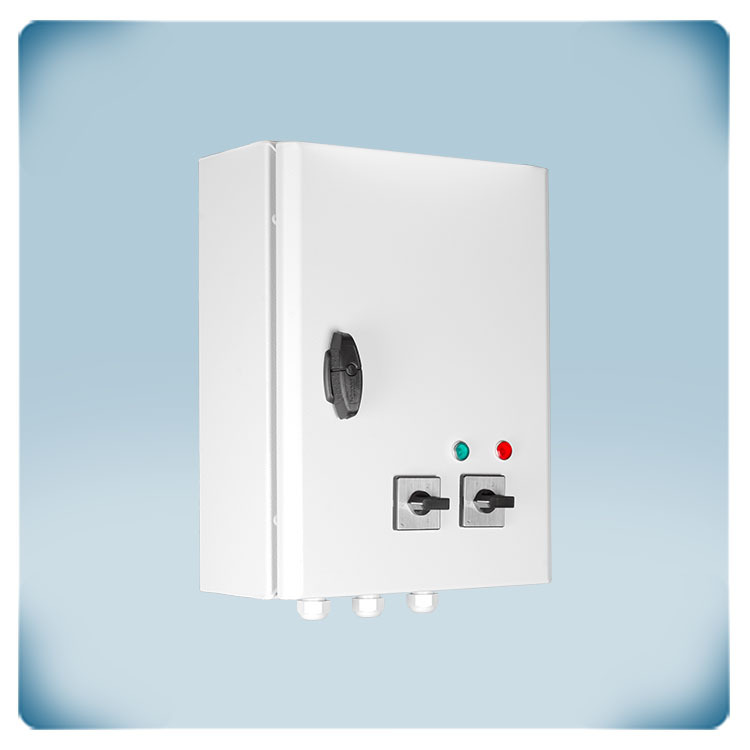

Trafo-Drehzahlregler mit Tag-Nacht Funktion und TK Überwachung | 10 A


Produktbeschreibung

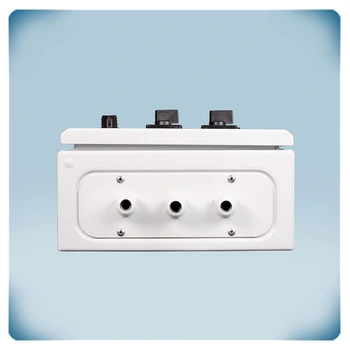

Der Traforegler ist ein zweistufiger Regler für Einphasenmotoren mit Thermokontakten (TK). Der (kombinierte) maximale Motorstrom beträgt 10 A. Dieser Regler verfügt über zwei separate 5-Stufen-Schalter zur Auswahl von zwei optimalen Ventilatorstufen. Bei aktivem Motor kann über einen potentialfreien Kontakteingang zwischen beiden Drehzahlen umgeschaltet werden. Die TK-Überwachungsfunktion schaltet den Motor im Falle einer Überhitzung ab. Nach einem Stromausfall läuft der Motor automatisch wieder an. Der Alarmausgang und der ungeregelte Ausgang können externe Geräte ansteuern, um Warnungen zu erzeugen oder den Normalbetrieb zu bestätigen. Das Gehäuse kann zur Aufputzmontage verwendet werden und bietet Schutzart IP54 gegen das Eindringen von Schmutz, Staub und Feuchtigkeit. Die Drehzahl wird durch Reduzierung der Motorspannung über Spartransformatoren geregelt. Diese Technologie erzeugt eine Ausgangsspannung mit perfekter Sinusform, die einen leisen Motorbetrieb garantiert.


Artikelcode SC2A1100L25
GTIN 0.540.100.301.324.3
Kategorie Trafo-Drehzahlregler mit zwei Geschwindigkeiten hoch-niedrig und TK
verfügbar
Aktueller Bestand 3 Stück
Werksvorlaufzeit 4 Woche(n)
Dokumente

Zusätzliche Spezifikationen und Beschreibung


Was ist ein Traforegler?

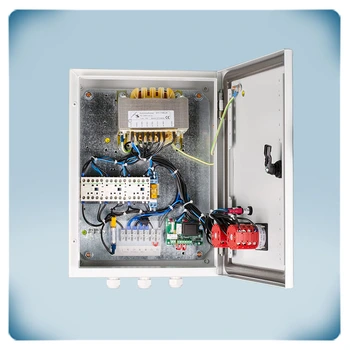

Ein Traforegler regelt die Drehzahl von einphasigen Wechselstrommotoren durch Änderung der Ausgangsspannung. Sie sind mit einem Autotransformator ausgestattet und regeln die Drehzahl manuell in 5 Stufen. Diese Technologie ist sehr zuverlässig und robust. Sie erzeugt eine geregelte Ausgangsspannung mit perfekter Sinusform.
Dies führt zu einem außergewöhnlich leisen Motorbetrieb und einer verlängerten Lebensdauer. Eine spezielle imprägnierte Beschichtung reduziert das elektrische Rauschen der Spartransformatoren.
Das Gerät hat Schutzgrad IP54 und ist nur für Aufputzmontage geeignet.

Thermischer Motorschutz
Dieser 5-Stufen Trafo kann thermische Motorkontakte überwachen (TK oder Thermokontakte messen die Temperatur in den Motorwicklungen). Im Falle einer Motorüberhitzung schaltet die TK-Überwachungsfunktion den Motor ab, um Motorschäden zu vermeiden. Wenn der Motor nicht mit TK-Kontakten ausgestattet ist, überbrücken Sie beide TK-Klemmen des SC2A1 Traforeglers, um eine normale Motortemperatur zu simulieren

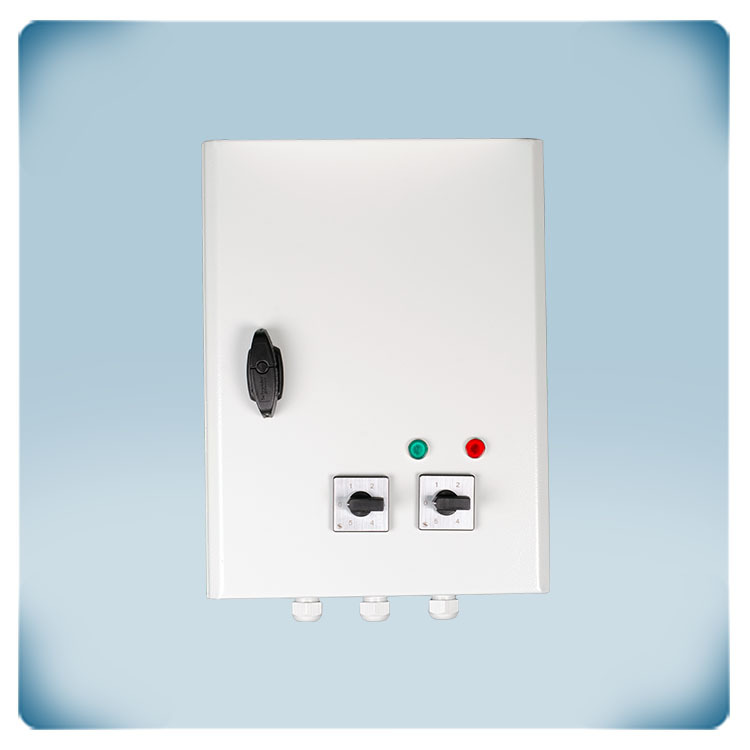

Warum hat dieser 5-Stufen Trafo zwei Drehschalter?
Über die zwei separate 5-stufige Drehschalter können zwei optimale Ventilatorstufen gewählt werden.

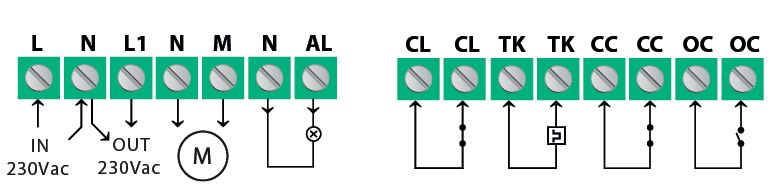

Was kann über den Öffnerkontakt (CL) gemacht werden?
Über den digitalen Eingang ist es möglich, zwischen beiden Drehzahlen umzuschalten. Gegebenenfalls kann einer der beiden Drehschalter auf die Position 0 gestellt werden. In diesem Fall wird der Motor deaktiviert, wenn diese Stufe gewählt wird.
So kann z. B. eine externe Zeitschaltuhr tagsüber eine hohe Drehzahl und in der Nacht eine niedrige Drehzahl aktivieren.

Was passiert bei einem Stromausfall?
Wenn die Stromzufuhr wieder vorhanden ist, wird der Motor automatisch neu gestartet.

Was ist die Funktion eines Alarmausgangs?
Der Alarmausgang (230 VAC) wird aktiviert, wenn Motorprobleme auftreten. Er kann verwendet werden, um Alarme zu erzeugen.
Z. B. bei einer Motorüberhitzung wird der Alarmausgang aktiviert. Die TK-Überwachungsfunktion schaltet den Motor ab, um weitere Schäden zu verhindern. Der Alarmausgang kann eine Warnleuchte ansteuern.

Welche zusätzliche Optionen hat dieser 5-Stufen-Trafo?
Der Traforegler SC2A1 verfügt über einen Schliesser- und Öffnerkontakt. Auf diese Weise kann der Motor ferngesteuert aktiviert oder deaktiviert werden.
Z.B. über einen Funkschalter - angeschlossen an den Schliesserkontakt - kann der Motor freigegeben oder gesperrt werden. An den Öffnerkontakt ist ein Rauchalarm angeschlossen. Wenn ein Rauchalarm auftritt, wird der Motor deaktiviert - unabhängig vom Status des anderen Eingangs.

Was ist mit einem ungeregelten Ausgang gemeint?
Der ungeregelte Ausgang (230 VAC) ist aktiv, wenn der Motor aktiviert ist. Er kann zur Ansteuerung einer externen Betriebsmeldeleuchte, einer Klappe usw. verwendet werden.
Wenn z. B. der Ventilator deaktiviert ist, ist die Klappe geschlossen. Wenn der Ventilator aktiv ist, ist die Klappe offen
