Schalter für Mehrstufenmotor

Artikelcode SMT-1-30-3B
GTIN 0.540.100.301.466.0
Intrastat nummer 85.36.50.15
Kategorie 3-Stufen-Steuerschalter für einphasige Motoren
Aktueller Bestand 89 Stück
Werksvorlaufzeit 4 Woche(n)

Produktbeschreibung

Wir stellen unseren hochmodernen Regler für mehrstufige AC-Ventilatoren mit 3 Geschwindigkeiten vor. Dieser Schalter ist so konzipiert, dass er die gelieferten 230 VAC auf einen der drei Ausgänge überträgt und eine nahtlose Einstellung der Lüftergeschwindigkeit in drei verschiedenen Stufen ermöglicht. Mit einer Kontaktbelastbarkeit von 10 A für ohmsche Lasten und 3 A für induktive Lasten garantiert er eine optimale Leistung und gewährleistet Langlebigkeit und Zuverlässigkeit.

Dieser Schalter wurde für größtmögliche Vielseitigkeit entwickelt und bietet die Flexibilität der Unterputz- (IP44) und Aufputzmontage (IP54) in einem robusten Gehäuse, das eine nahtlose Integration in jede elektrische Anlage gewährleistet und gleichzeitig optimalen Schutz vor Staub und Wasser bietet. Ganz gleich, ob Sie eine schlichte, verdeckte Installation oder eine robuste, sichtbare Befestigung bevorzugen, unser Schalter passt sich nahtlos an die von Ihnen gewünschte Konfiguration an und ermöglicht es Ihnen, Ihren Raum individuell zu gestalten, ohne Kompromisse bei der Funktionalität oder Haltbarkeit einzugehen.

Ausgestattet mit einem 3-poligen Mechanismus ohne AUS-Stellung, verwaltet unser Regler für 3-stufige Motoren präzise die Verteilung der Netzspannung auf die drei Anschlusspunkte der mehrstufigen Motorwicklungen. Durch die mühelose Auswahl des gewünschten Anschlusspunktes können Sie die Motordrehzahl mühelos an Ihre spezifischen Anforderungen anpassen und so einen unvergleichlichen Komfort und Kontrolle über Ihre Lüftungslösungen bieten. Verbessern Sie Ihre Umgebung mit unserem SMT-1 Steuerschalter für 3-stufige AC-Ventilatoren und erleben Sie ein neues Maß an Präzision und Komfort bei der Steuerung Ihres Ventilatorbetriebs.

Zusätzliche Spezifikationen und Beschreibung


Wie werden mehrstufige Wechselstromventilatoren gesteuert?
Ein 3-stufiger Motor hat drei Anschlusspunkte an der Hauptmotorwicklung. Die Leistung kann an einen dieser drei Punkte angeschlossen werden. Die Motordrehzahl hängt von dem verwendeten Anschlusspunkt ab. Der Regler für einen 3-stufigen Motor wird daher die 230 VAC Netzspannung an einen dieser drei Anschlüsse anschließen.

Funktionsweise des Schalters
Der Schalter SMT-1-30 ist für die manuelle Steuerung der Drehzahl von dreistufigen Ventilatoren vorgesehen. Das Funktionsprinzip dieser 3-stufigen Steuerschalter besteht darin, das 230-VAC-Netz entweder an die Startwicklung des Motors oder an einen der Anschlusspunkte der Hauptwicklung des Motors anzuschließen. Die 230 VAC werden also nur an einen der drei Kontakte angeschlossen. Auf diese Weise lässt sich die Lüfterdrehzahl in 3 Stufen von der niedrigsten bis zur höchsten Stufe einstellen.

Im Bereich der HLK-Elektronik sind manuelle Schalter für 3-stufige Ventilatoren gängige Komponenten. Diese Schalter verfügen über mehrere Positionen zur Steuerung der Ventilatorgeschwindigkeit, so dass der Benutzer zwischen niedrigen, mittleren und hohen Einstellungen wählen kann.
Unser manueller Schalter wurde entwickelt, um den Benutzern eine einfach anzuschließende und intuitive Lösung für die Regulierung der Geschwindigkeit von 3-stufigen Ventilatoren zu bieten. Mit deutlich gekennzeichneten Einstellungen können die Benutzer mühelos zwischen niedrigen, mittleren und hohen Ventilatorgeschwindigkeiten umschalten und so eine präzise Anpassung an den Komfort und die Umgebungsanforderungen vornehmen.

Fernbedienungsschalter für Drehzahlregler für AC Ventilatoren
Einige manuell gesteuerte Regler für die Lüfterdrehzahl verfügen nicht über den Standard-Drehknopf an ihrem Gehäuse, sondern können stattdessen ferngesteuert werden. In solchen Fällen müssen Sie ein externes Gerät (Schalter) wie diesen SMT-1-30 anschließen. So kann der Regler im Technikraum oder an einem anderen geeigneten Ort installiert werden, wo Sie die Geräusche, die er erzeugt, nicht hören, während der Schalter zur Steuerung in Ihrer Nähe sein kann, so dass Sie die Belüftung ganz einfach nach Ihren Bedürfnissen steuern können.

Anwendung
Die Serie ist zum Schalten von AC-Lüftern oder Drehzahlreglern für AC Ventilatoren entwickelt worden. AC-Motoren werden mit Wechselstrom betrieben und wandeln den Wechselstrom in mechanische Leistung um. Das bedeutet, dass die Serie nur für Motoren mit mehreren Drehzahlen (oder mehrstufigen Motoren) geeignet ist. Wenn Sie sich bezüglich Ihres Motortyps nicht sicher sind, raten wir Ihnen dringend, die Begleitdokumentation sorgfältig zu lesen oder den Motorhersteller zu kontaktieren.

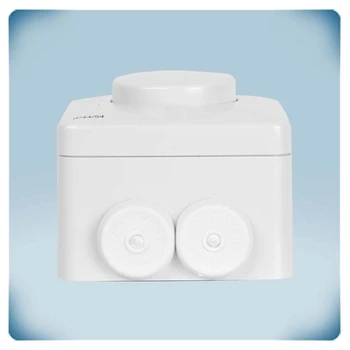

Zwei-in-Eins-Gehäuse
Das Gehäuse des SMT-1-30 besteht aus stabilem ASA-Kunststoff in schöner Cremefarbe (RAL9010). Dieses Material ist UV-beständig und schützt die Elektronik vor Staub, Wasser und Stößen. Die wichtigste Eigenschaft ist jedoch die Möglichkeit der Unterputz- und Wandmontage. Grundsätzlich kann es in jede Art von Wand eingebaut werden - Gipskarton, Ziegel oder Holzpaneele. Sie müssen nicht nach verschiedenen Produktversionen suchen.
Wenn Sie sich für die Unterputzmontage entscheiden, passt er perfekt in die europäische Standarddose und verschmilzt mit dem Hintergrund. Die Schutzart ist IP44 für die Unterputz- und IP54 für die Aufputzmontage. Außerdem sieht er gut aus und passt zu jedem Einrichtungsstil. Die Reinigung ist ganz einfach mit einem feuchten Tuch.
Unser manueller Regler wurde im Hinblick auf Langlebigkeit entwickelt und ist so robust gebaut, dass er in verschiedenen HLK-Anwendungen zuverlässig funktioniert. Der Schalter ist so konstruiert, dass er den Anforderungen des Dauerbetriebs standhält und dem Benutzer eine zuverlässige Lösung für seine Bedürfnisse bei der Lüftersteuerung bietet.
