Datenblatt
Lüfterdrehzahlregler | Betriebsanzeige | 1,5 A | Von hoch bis niedrig
Produktbeschreibung

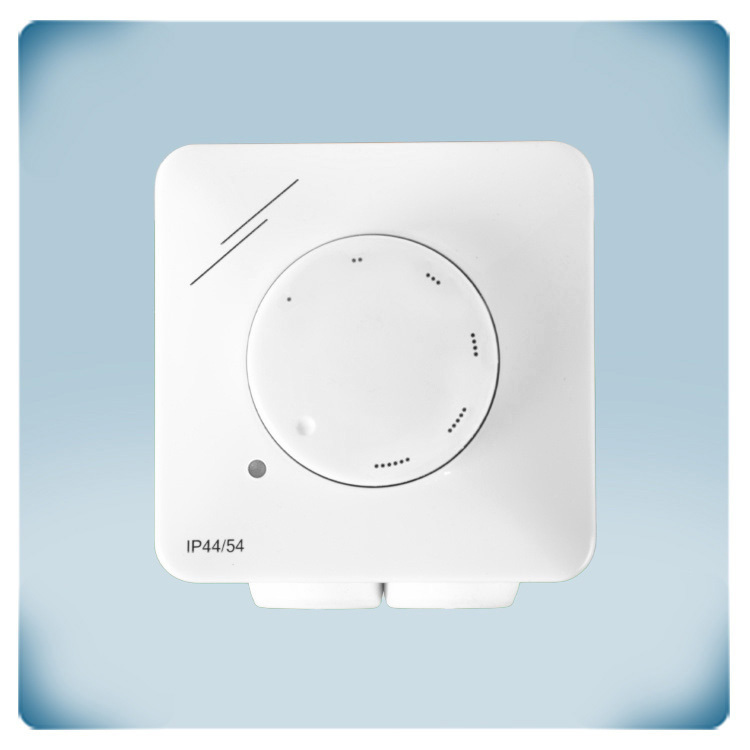

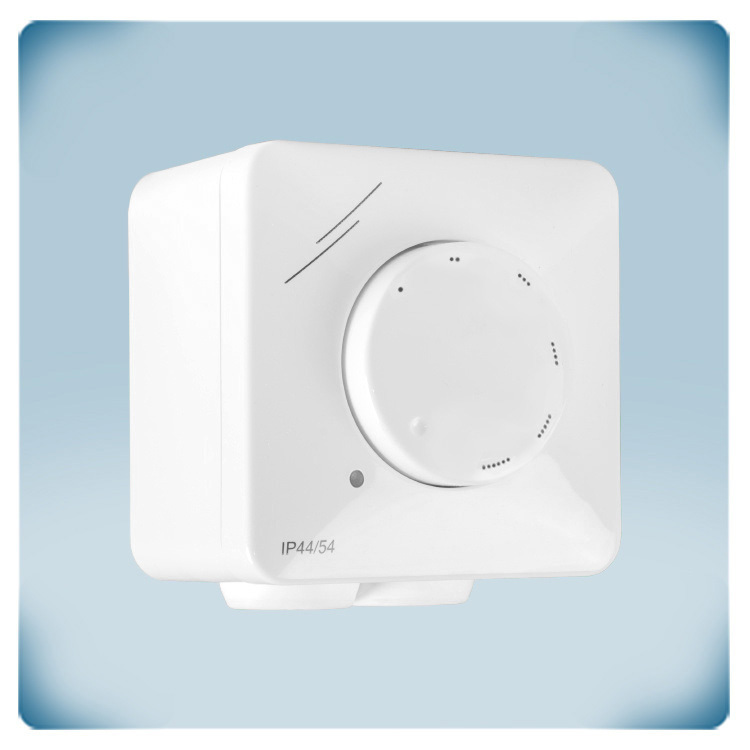

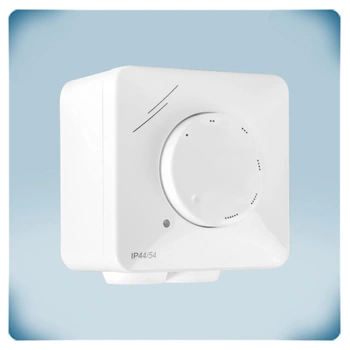

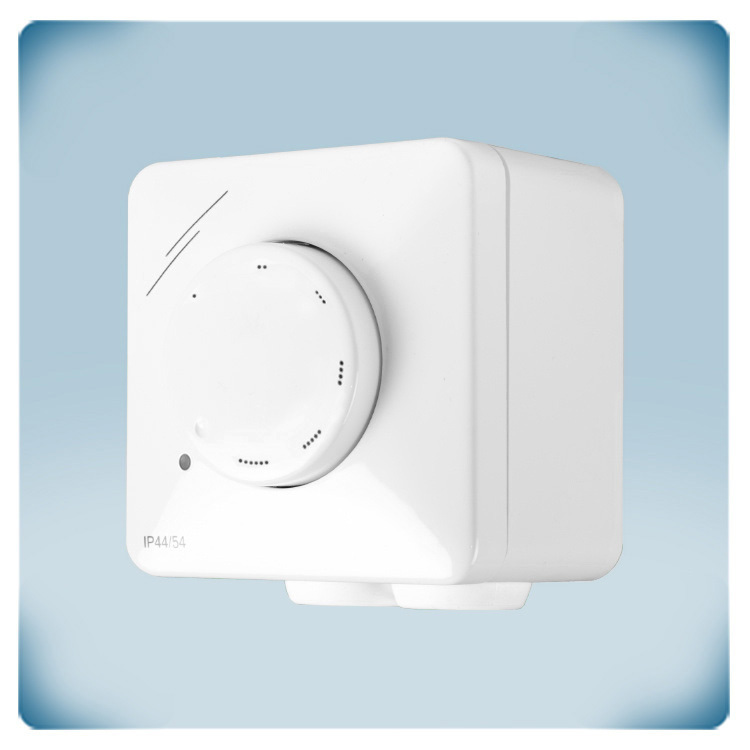

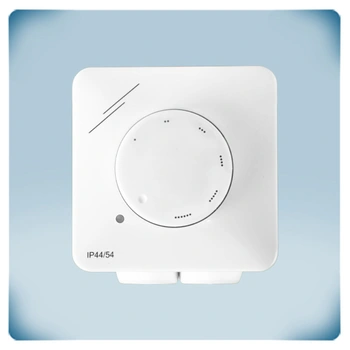

Dieser Regler wurde für Einphasenmotoren mit einem Strom von bis zu 1,5 A entwickelt. Er ermöglicht eine manuelle Drehzahlregelung über ein Potentiometer und bietet einen Einstellbereich von hoher bis niedriger Drehzahl sowie eine AUS-Position. Die Mindestdrehzahl kann zusätzlich über einen internen Trimmer eingestellt werden.
Für eine präzise Regelung der Ventilatordrehzahl verwendet der Regler die TRIAC-Technologie mit Phasenanschnittsteuerung, um die Motorspannung zu reduzieren. Er wird mit 230 V AC betrieben und verfügt über eine integrierte orangefarbene LED, die den Betrieb anzeigt.
Der Regler ist vielseitig einsetzbar und eignet sich sowohl für die Unterputzmontage mit Schutzart IP44 als auch für die Aufputzmontage mit Schutzart IP54.
Zusätzliche Spezifikationen und Beschreibung
Wie ermöglicht die LTXN-Serie eine benutzerfreundliche und effiziente Ventilatorsteuerung in Wohngebäuden?
In Wohnbereichen wird in der Regel eine einfache und kostengünstige Steuerungslösung benötigt. Das schlichte Design der LTXN-Serie passt zu jedem Einrichtungsstil. Der Regler ist unauffällig und kann entweder unterputz in der Wand installiert werden, um sich harmonisch in die Umgebung einzufügen, oder aufputz, wenn es die Bauweise des Gebäudes erfordert.
Die Regelung der Ventilatordrehzahl mit diesem Regler ist so einfach wie das Ein- und Ausschalten der Beleuchtung zu Hause. Über die einzige Bedieneinheit – einen Drehknopf – lässt sich die Ventilatordrehzahl durch Drehen im Uhrzeigersinn stufenlos von einer hohen auf eine niedrige Drehzahl einstellen. Dank der eingesetzten TRIAC-Technologie bietet das Gerät eine robuste und zuverlässige Steuerungslösung, die die vom Ventilator verursachten Geräusche reduziert und die Lebensdauer des angeschlossenen Motors verlängert.
Eine reduzierte Ventilatordrehzahl verbraucht deutlich weniger Energie als der Betrieb mit maximaler Leistung und kann häufig eingesetzt werden, insbesondere wenn Räume nicht oder nur wenig genutzt werden. Das Ergebnis sind eine einfache manuelle Bedienung, hohe Zuverlässigkeit und Energieeffizienz.
Wie funktioniert die TRIAC-Technologie zur Drehzahlregelung von Wechselstrommotoren?
TRIAC ist eine Abkürzung für „Triode for Alternating Current“ (Triode für Wechselstrom). Dabei handelt es sich um ein elektronisches Bauteil mit drei Anschlüssen, das nach dem Auslösen Strom in beide Richtungen leitet. Allgemein ist ein TRIAC ein Halbleiter, der in Wechselstromsystemen als Schalter eingesetzt werden kann. Das verwendete Verfahren wird als Phasenanschnittsteuerung bezeichnet. Dabei wird die Fähigkeit des Leistungshalbleiters genutzt, den Stromfluss einzuschalten, sobald seine Gate-Elektrode angesteuert wird, und automatisch wieder abzuschalten, wenn der durch ihn fließende Strom auf null fällt.
Wie lässt sich die OFF-Position für einen kontinuierlichen Ventilatorbetrieb handhaben?
Die LTXN-Serie verfügt über eine OFF-Position: Wird der Drehknopf gegen den Uhrzeigersinn gedreht, stoppt der Motor. Bei Bedarf kann diese OFF-Position deaktiviert werden. In diesem Fall kann der Motor weiterlaufen, sobald die Stromversorgung verfügbar ist, also wenn das Gerät an das Stromnetz angeschlossen ist, auch wenn der Drehknopf nicht manuell betätigt wurde. Standardmäßig wird die Versorgungsspannung des LTXN an die Klemmen ↑ und N angeschlossen. Um die OFF-Position zu deaktivieren, muss die Versorgungsspannung stattdessen an die für den ungeregelten Ausgang vorgesehenen Klemmen ↓ und N angeschlossen werden.
Welche Funktion und Anwendung hat der ungeregelte Ausgang?
Die LTXN-Serie verfügt über einen ungeregelten Ausgang, der aktiv ist, wenn der Motor freigegeben ist. Wird die Versorgungsspannung an die Klemmen ↑ und N angeschlossen, ist der ungeregelte Ausgang während des Motorbetriebs aktiv. Er dient zur Ansteuerung externer Geräte wie Klappen, Relais oder Betriebsanzeigen, die ohne Regelung der anliegenden Spannung betrieben werden können. Der Regler steuert den Ventilator somit über den sogenannten „geregelten Ausgang“, indem er die Spannung anpasst, und ermöglicht gleichzeitig die Steuerung eines weiteren Geräts. Bei diesem Ausgang ist die Spannung hingegen „ungeregelt“ und beträgt entweder 0 V oder 230 V.
Wenn Sie die Versorgungsspannung wie standardmäßig vorgesehen und in der entsprechenden Dokumentation empfohlen an den LTXN anschließen, ist der ungeregelte Ausgang aktiv, sobald der Motor freigegeben ist. Das bedeutet: Wenn der Ventilator stoppt, wird das angeschlossene externe Gerät deaktiviert – die Klappe schließt sich oder die Betriebsanzeige erlischt. Während der Ventilator läuft, bleibt die Klappe geöffnet und die Anzeige leuchtet. Der maximale Strom beträgt 2 A.
Wie lässt sich die Mindestdrehzahl des Ventilators für eine bessere Leistung und geringere Geräuschentwicklung optimieren?
Die LTXN-Serie verfügt über einen internen Trimmer zur Einstellung der Mindestdrehzahl des Ventilators. Bei niedrigen Drehzahlen kann der Motor etwas mehr Geräusche verursachen. Mithilfe des Mindestdrehzahltrimmers lässt sich die minimale Motorspannung einstellen, um ein Abwürgen des Motors bei niedrigen Drehzahlen zu verhindern. Der Einstellbereich liegt zwischen 20 und 70 % der Versorgungsspannung, was etwa 80 bis 180 V AC entspricht.
Welche Sicherungsmerkmale bietet der Regler für eine komfortable Nutzung?
Die LTXN-Serie verfügt über zwei Sicherungen: eine Betriebssicherung und eine Ersatzsicherung. Beide befinden sich im Sicherungshalter des Geräts. Wenn die Betriebssicherung aufgrund einer Überlastung oder eines Kurzschlusses auslöst, muss daher nicht erst eine passende Ersatzsicherung gesucht werden. Eine Sicherung mit der richtigen Größe und dem richtigen Typ ist bereits im Gerät vorhanden.
Welche Motortypen sind kompatibel und können mehrere Motoren angeschlossen werden?
Die Serie wurde für die Steuerung von AC-Ventilatoren durch Reduzierung der Motorspannung entwickelt. AC-Motoren werden mit Wechselstrom betrieben und wandeln elektrische Energie in mechanische Leistung um. Die Serie eignet sich daher ausschließlich für Motoren, deren Drehzahl über die Spannung geregelt werden kann. Es können mehrere Motoren angeschlossen werden, sofern die zulässige Stromgrenze nicht überschritten wird. Alle angeschlossenen Motoren laufen dann mit derselben Drehzahl.
Achtung: Wenn Sie sich nicht sicher sind, welchen Motortyp Sie verwenden, empfehlen wir dringend, die zugehörige Dokumentation sorgfältig zu lesen oder sich an den Motorhersteller zu wenden.
Welche Eigenschaften bietet das Gehäuse hinsichtlich Design, Haltbarkeit und Montage?

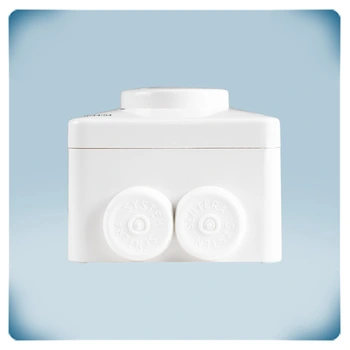

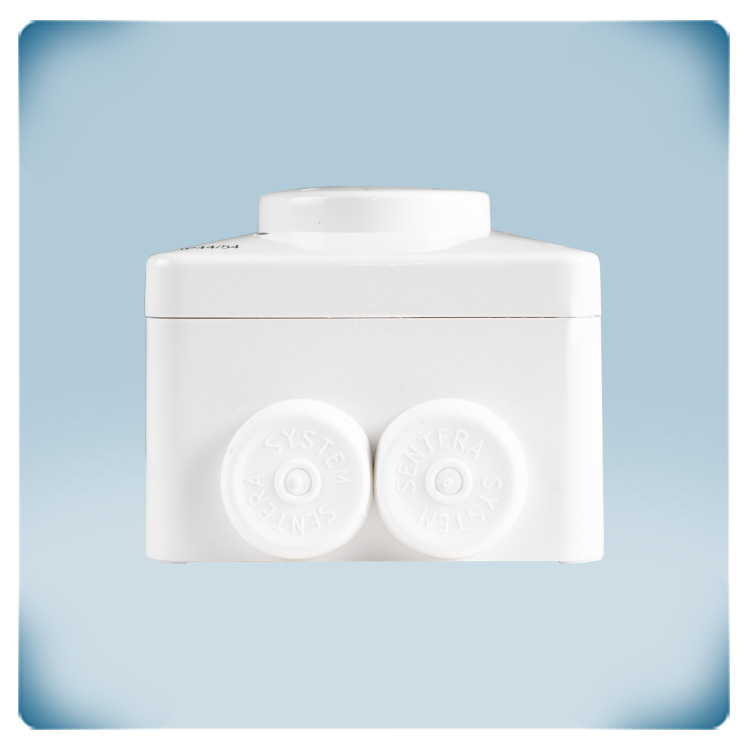

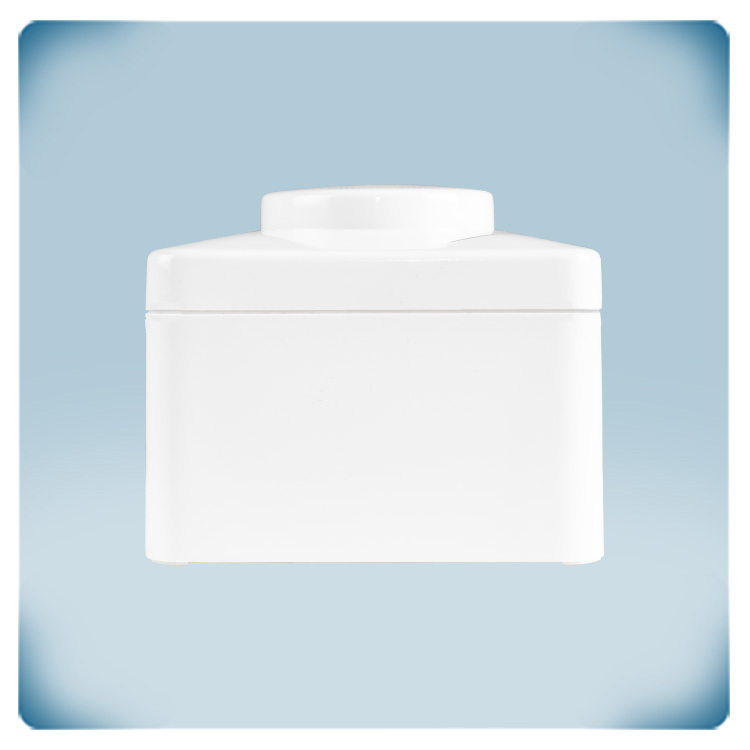

Das Gehäuse des LTXN besteht aus robustem, weißem ASA-Kunststoff. Dieses Material ist UV-beständig und schützt die Elektronik vor Staub, Wasser und Stößen. Besonders hervorzuheben ist, dass sowohl eine Unterputz- als auch eine Aufputzmontage möglich ist. Der LTXN kann an jeder Art von Wand installiert werden. Bei der Unterputzmontage passt er genau in eine europäische Standard-Unterputzdose und fügt sich unauffällig in die Umgebung ein. Die Schutzart beträgt IP44 bei Unterputzmontage und IP54 bei Aufputzmontage. Die Reinigung ist sehr einfach und kann mit einem feuchten Tuch erfolgen.
