Hoja de datos

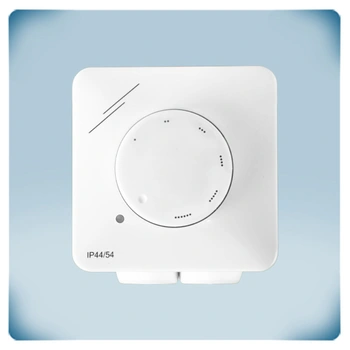

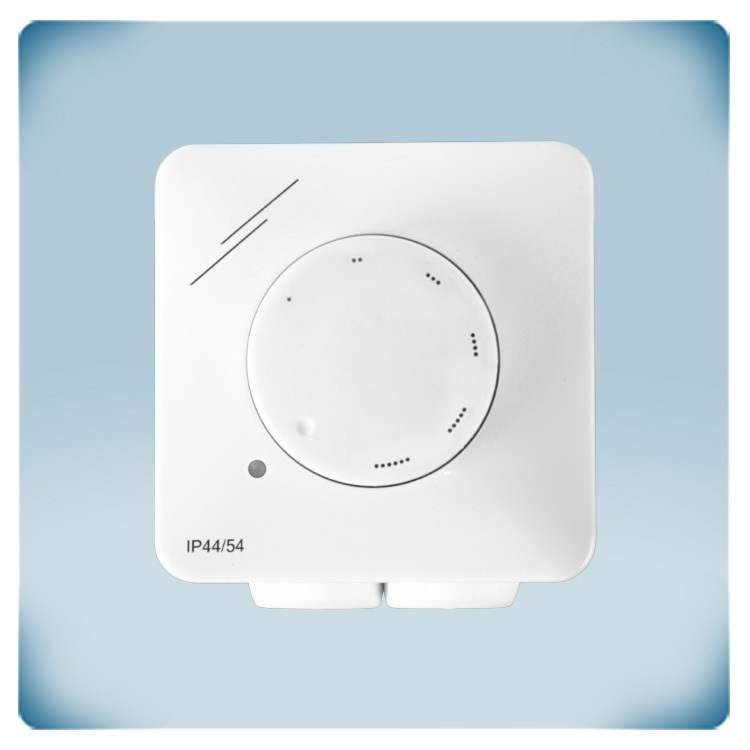

Regulador ventilador | LED | 1,5 A | Máx. a mín.
Descripción de producto
Este regulador está diseñado para motores monofásicos de hasta 1,5 A. Permite ajustar manualmente la velocidad mediante un potenciómetro, desde la velocidad máxima hasta la mínima, e incorpora una posición OFF. La velocidad mínima también puede ajustarse mediante un trimmer interno.
Para regular con precisión la velocidad del ventilador, el regulador utiliza tecnología TRIAC con control por ángulo de fase para reducir la tensión del motor. Funciona con una alimentación de 230 V CA e incorpora un LED naranja que indica cuándo está en funcionamiento.

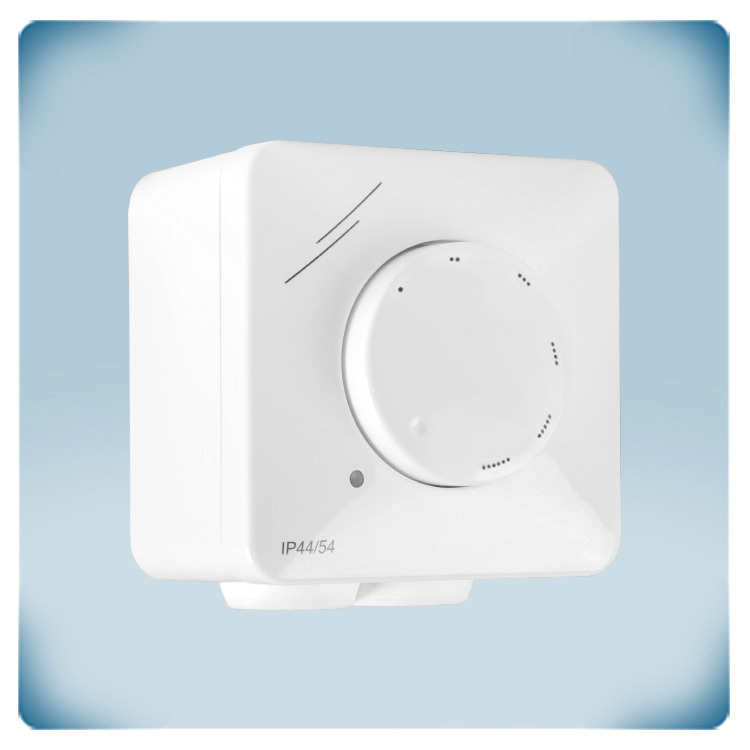

Este regulador es muy versátil y admite tanto el montaje empotrado, con un grado de protección IP44, como el montaje en superficie, con un grado de protección IP54.
Especificaciones y descripción adicionales
¿Cómo ofrece la serie LTXN un control de ventiladores sencillo y eficiente para viviendas?
Por lo general, los entornos residenciales requieren una solución de control sencilla y económica. El diseño de la serie LTXN es sobrio y se adapta a cualquier estilo de interior. Su diseño discreto permite instalar el regulador empotrado en la pared para integrarlo en el entorno o en superficie cuando la construcción del edificio así lo requiera.
Controlar la velocidad del ventilador con este regulador es tan sencillo como encender y apagar las luces de casa. Mediante su único elemento de mando —un mando giratorio—, la velocidad del ventilador se ajusta desde un régimen alto hasta uno bajo simplemente girando el mando en sentido horario. Gracias a la tecnología TRIAC utilizada, el dispositivo ofrece una solución de control robusta y fiable que reduce el nivel de ruido del ventilador y prolonga la vida útil del motor conectado.
Una velocidad de ventilación reducida consume considerablemente menos energía que el funcionamiento a máxima potencia y puede utilizarse con frecuencia, especialmente durante los periodos en los que los espacios están desocupados o tienen poca ocupación. El resultado es un control manual sencillo, fiabilidad y eficiencia energética.
¿Cómo funciona la tecnología TRIAC para controlar la velocidad de los motores de CA?
TRIAC es la abreviatura de «Triode for Alternating Current» (triodo para corriente alterna). Se trata de un componente electrónico de tres terminales que conduce corriente en ambos sentidos cuando se activa. En general, el TRIAC es un semiconductor que puede utilizarse como interruptor en sistemas de corriente alterna. La técnica empleada se denomina control por ángulo de fase y aprovecha la capacidad del semiconductor de potencia para permitir el paso de corriente cuando se activa su terminal de puerta y desconectarse automáticamente cuando la corriente que circula por él cae a cero.
¿Cómo se puede gestionar la posición OFF para mantener el funcionamiento continuo del ventilador?
La serie LTXN dispone de una posición OFF: al girar el mando en sentido antihorario, el motor se detiene. Si es necesario, esta posición OFF puede desactivarse. En ese caso, el motor puede seguir funcionando cuando haya alimentación eléctrica disponible, es decir, cuando el dispositivo esté conectado a la red eléctrica, aunque el mando no se haya accionado manualmente. De forma estándar, la tensión de alimentación del LTXN se conecta a los terminales ↑ y N. Para desactivar la posición OFF, es necesario conectar la tensión de alimentación a los terminales destinados a la salida no regulada, concretamente ↓ y N.
¿Cuál es la función y la aplicación de la salida no regulada?
La serie LTXN dispone de una salida no regulada que está activa cuando el motor está habilitado para funcionar. Si la tensión de alimentación se conecta a los terminales ↑ y N, la salida no regulada permanece activa mientras el motor está en funcionamiento. Esta salida se utiliza para controlar dispositivos externos, como compuertas, relés o indicadores de funcionamiento, que pueden funcionar sin necesidad de regular la tensión de entrada. Por tanto, el regulador controla el ventilador mediante la denominada «salida regulada», ajustando la tensión, y permite controlar simultáneamente otro dispositivo. En este caso, la tensión de salida es «no regulada», es decir, de 0 V o 230 V.
Si conecta la alimentación del LTXN de la forma estándar recomendada en la documentación correspondiente, la salida no regulada estará activa cuando el motor esté habilitado. Esto significa que, cuando el ventilador se detenga, el dispositivo externo conectado se desactivará: la compuerta se cerrará o el indicador de funcionamiento se apagará. Mientras el ventilador esté funcionando, la compuerta permanecerá abierta y el indicador encendido. La corriente máxima es de 2 A.
¿Cómo se optimiza la velocidad mínima del ventilador para mejorar el rendimiento y reducir el ruido?
La serie LTXN dispone de un trimmer interno para ajustar la velocidad mínima del ventilador. El motor puede producir algo más de ruido a velocidades bajas. Mediante el trimmer de velocidad mínima, se puede ajustar la tensión mínima del motor para evitar que se cale a bajas velocidades. El ajuste puede realizarse dentro de un rango del 20 al 70 % de la tensión de alimentación, equivalente aproximadamente a 80–180 V CA.
¿Qué características de los fusibles ofrece el regulador para facilitar su uso?
La serie LTXN incorpora dos fusibles: uno de funcionamiento y otro de repuesto. Ambos están alojados en el portafusibles del propio dispositivo. Por tanto, si el fusible de funcionamiento se funde debido a una sobrecarga o un cortocircuito, no es necesario buscar un fusible de repuesto. El dispositivo ya incluye un fusible del tamaño y tipo adecuados.
¿Qué tipos de motores son compatibles y se pueden conectar varios motores?
La serie está diseñada para controlar ventiladores de CA mediante la reducción de la tensión del motor. Los motores de CA funcionan con corriente alterna y la convierten en energía mecánica. Por ello, esta serie solo es adecuada para motores cuya velocidad pueda regularse mediante la variación de tensión. Se pueden conectar varios motores siempre que no se supere el límite de corriente permitido. Todos funcionarán a la misma velocidad.
Atención: si no está seguro del tipo de motor que utiliza, le recomendamos encarecidamente que lea detenidamente la documentación correspondiente o se ponga en contacto con el fabricante del motor.
¿Qué características ofrece la carcasa en cuanto a diseño, durabilidad y montaje?

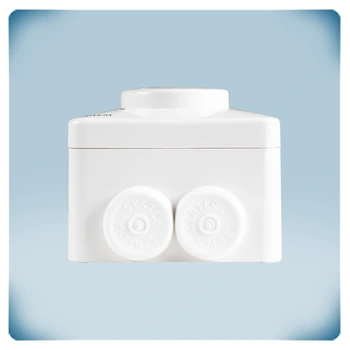

La carcasa del LTXN está fabricada con plástico ASA blanco y resistente. Este material es resistente a los rayos UV y protege los componentes electrónicos contra el polvo, el agua y los impactos. Sin embargo, su característica más destacada es que permite tanto el montaje empotrado como el montaje en superficie. El LTXN puede instalarse en cualquier tipo de pared. Si se elige el montaje empotrado, encaja perfectamente en una caja de empotrar estándar europea y se integra discretamente en el entorno. El grado de protección es IP44 para el montaje empotrado e IP54 para el montaje en superficie. La limpieza es muy sencilla y basta con utilizar un paño húmedo.
