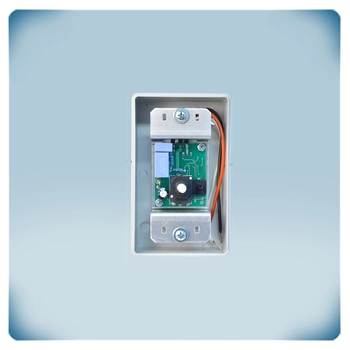

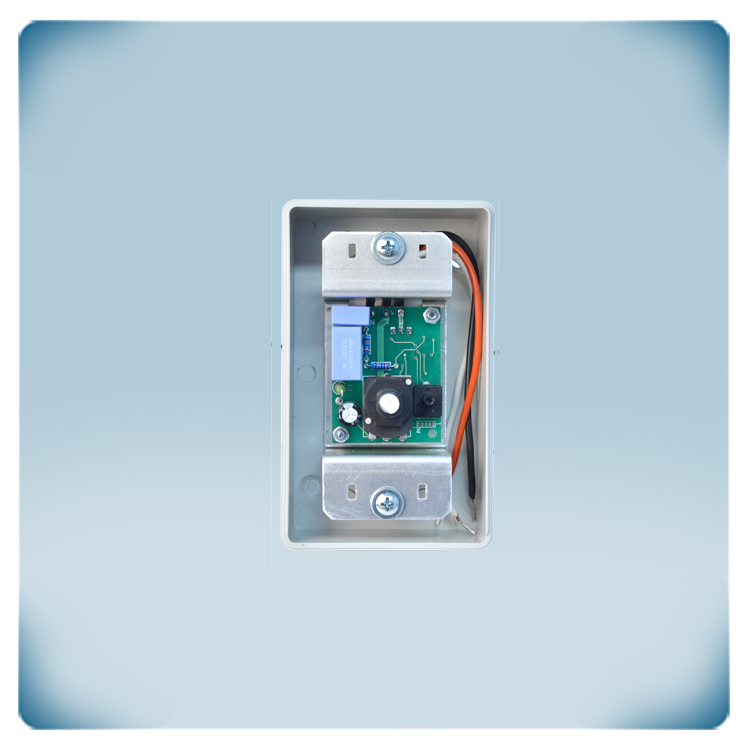

Elektronischer Drehzahlsteller - 120 VAC - 60 Hz - 1,5 A

Artikelcode USX-7-15-DT
GTIN 0.540.100.301.726.5
Intrastat nummer 85.36.50.80
Kategorie Drehzahlregler Min. bis Max., US Design
Aktueller Bestand 11 Stück
Werksvorlaufzeit 4 Woche(n)

Produktbeschreibung

Stufenloser Drehzahlregler für 120 V Motoren. Der (kombinierte) maximale Motorstrom beträgt 1,5 A. Die Drehzahl kann über das eingebaute Potentiometer eingestellt werden. Dieses Potentiometer hat eine OFF-Position (gegen den Uhrzeigersinn). Die Mindestdrehzahl kann über einen internen Trimmer eingestellt werden. Das Gehäuse kann an der Wand montiert werden und bietet einen IP54-Schutz gegen das Eindringen von Schmutz und Feuchtigkeit.

Zusätzliche Spezifikationen und Beschreibung


Warum USX wählen
Es handelt sich um einen manuellen Drehzahlregler, der die Motordrehzahl von niedrigen bis hohen Drehzahlen regelt. Er wird über das eingebaute Potentiometer gesteuert. Durch Drehen des Potentiometers im Uhrzeigersinn wird der Motor mit niedriger Drehzahl gestartet. Wenn Sie es weiter im Uhrzeigersinn drehen, beschleunigt der Motor auf die maximale Drehzahl. Die minimale Motordrehzahl ist über einen internen Trimmer im Bereich von 20 - 70 % der Versorgungsspannung (Us) einstellbar. Es handelt sich um eine einfache und zuverlässige Steuerungslösung für Lüftungssystemen oder Klimaanlagen im Wohnbereich sowie für die direkte AC-Ventilator-/Motorsteuerung von Ventilatoren im Wohnbereich, Kamingebläsen, Luftbefeuchtern, Dunstabzugshauben usw.
Eine Überdimensionierung dieses Reglers ist nicht erforderlich. Das heißt, wenn Ihr Ventilator einen maximalen Strom von 1,5 A hat, reicht ein Regler mit der gleichen Leistung aus, um ihn zu steuern. Er kann mehrere 120 V Motoren mit einem maximalen Gesamtstrom steuern, der seinem Nennstrom entspricht. Und das im Dauerbetrieb!

Amerikanischer Standard
Dieser Regler für stufenlose Drehzahlregelung ist für den Einsatz in Nordamerika vorgesehen, wo 120 Volt verwendet werden, während die meisten anderen Länder der Welt ihre elektrischen Systeme mit 230 Volt betreiben. Die Ausgangsspannung wird stufenlos geregelt, d.h. die Drehzahl des Ventilators ist stufenlos einstellbar. Die Verdrahtung, das Gerät und die Installation entsprechen den amerikanischen Leistungsanforderungen an die Materialien und das Zubehör, die bei der Herstellung von elektronischen Komponenten, Geräten und Anlagen verwendet werden.

Hervorragende Qualität
Dieser Drehzahlregler wird in Europa unter Verwendung der zuverlässigsten und modernsten elektronischen Komponenten hergestellt. Sein Gehäuse wird von unserer Schwesterfirma hergestellt, die für ihre hochwertigen technischen Kunststoffprodukte bekannt ist.

Einfachste Installation und Steuerung
Der USX ist für die Aufputzmontage vorgesehen und verfügt daher über vorgestanzte Kabeldurchführungen auf der Rückseite des Gehäuses. Sie müssen diese nur vorsichtig ausklopfen und das Gerät mit geeigneten Schrauben und/oder Dübeln an der Tafel oder Wand befestigen. Dieser Drehzahlregler muss nicht konfiguriert werden. Nach dem Anschließen ist der Drehzahlregler sofort einsatzbereit! Der Drehzahlregler wird manuell über das eingebaute Potentiometer eingestellt. Dieses Potentiometer verfügt über eine AUS Stellung. Bei Bedarf kann die minimale Motorspannung über den internen Trimmer für die minimale Drehzahl eingestellt werden. Je nach Motortyp kann es bei niedrigeren Drehzahlen zu einer etwas stärkeren Geräuschentwicklung kommen (bedingt durch den unvollkommenen sinusförmigen Verlauf der Motorspannung). In der Regel wird die minimale Motorspannung eingestellt, um ein Abwürgen des Motors bei niedriger Drehzahl zu vermeiden und die Drehzahl für Ihr Lüftungssystem zu optimieren. Aus diesem Grund verfügt dieser Regler über einen internen Trimmer für die Mindestdrehzahl. Eine reduzierte Ventilatordrehzahl verbraucht deutlich weniger Strom als der Maximalbetrieb und kann oft eingesetzt werden, typischerweise bei Leerstand oder geringer Belegung.

Einfache Installation Drehzahlsteller 120V

TRIAC Technik
Dieser Regler verwendet TRIAC (Phasenanschnittsteuerung) zur Anpassung der Motorspannung und zur Steuerung der Drehzahl. TRIAC unterbricht Teile der Eingangsspannung, um die Gesamtspannung des Motors zu reduzieren. Dank dieser Technik arbeitet der Drehzahlregler ohne übermäßiges Brummen und Summen.

Lokale Drehzahlregelung für Wechselstromlüfter
Diese Produktreihe ist für Wechselstromventilatoren gedacht und die Regelung erfolgt über die Reduzierung der Motorspannung. AC Motoren werden mit Wechselstrom betrieben und wandeln den Wechselstrom in mechanische Leistung um. Das bedeutet, dass die Serie nur für spannungssteuerbare Motoren geeignet ist. Sie können mehrere Motoren an den Regler anschließen, solange die Stromgrenze nicht überschritten wird. Wenn Sie sich über Ihren Motortyp nicht sicher sind, empfehlen wir Ihnen, die Begleitdokumentation sorgfältig zu lesen oder den Motorhersteller zu kontaktieren.

Solides Gehäuse
Das Gehäuse ist aus hochwertigem R-ABS, UL94-V0 Kunststoff gefertigt. Dieses Material ist flammhemmend und bietet einen guten Schutz gegen Stöße. Es kann in Innenräumen an der Wand montiert werden.

Drehzahlregelung besser verstehen
