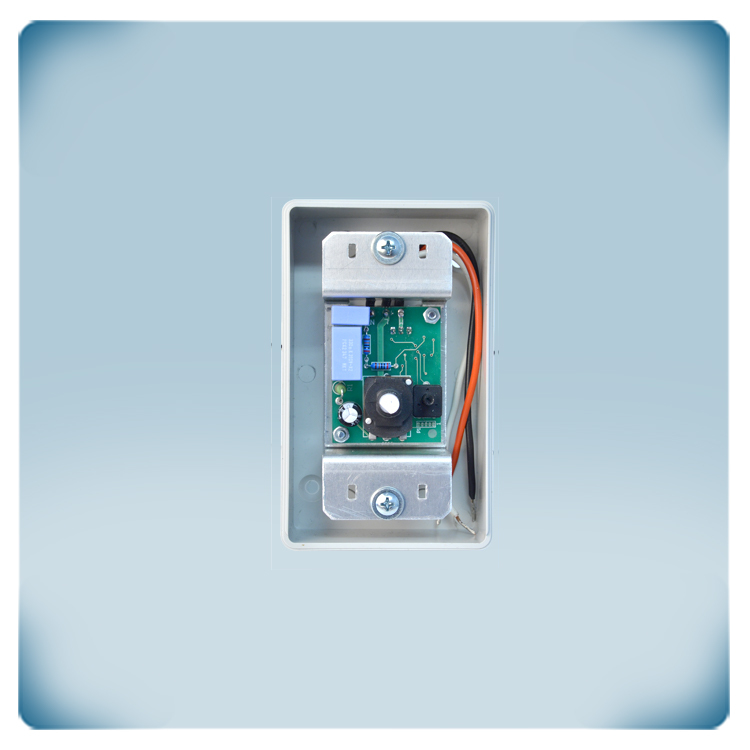

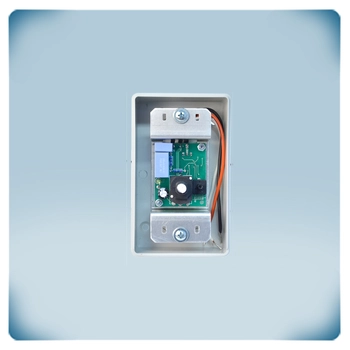

.webp "Circuit variateur électronique 1,5 A | 120 VCA | 60 Hz")
Déclaration CE
Variateur électronique 1,5 A | 120 VCA | 60 Hz
Description du produit
Ce variateur de vitesse de ventilateur régule la vitesse des moteurs monophasés à tension contrôlable. Plusieurs moteurs peuvent être raccordés simultanément au régulateur, à condition que le courant total ne dépasse pas 1,5 A.
La vitesse du ventilateur est contrôlée via le potentiomètre intégré, qui dispose d'une position Arrêt, ou bien OFF, qui est activée en le tournant dans le sens antihoraire.
La vitesse minimale peut être ajustée à l'aide d'un trimmer interne. Le boîtier du produit est adapté pour un montage en surface et bénéficie d'un indice de protection IP54 afin de protéger l'électronique du dispositif contre la pénétration de poussière ou d'humidité.
Spécifications et descriptions supplémentaires
Comment ce variateur assure-t-il le contrôle manuel de la vitesse du ventilateur ?
C'est un variateur de vitesse de ventilateur manuel, permettant de contrôler la vitesse du moteur de bas à haut régime. La régulation s’effectue via le potentiomètre intégré. En tournant le potentiomètre dans le sens horaire, le moteur démarre à basse vitesse. En continuant à le tourner dans le même sens, le moteur accélère jusqu’à sa vitesse maximale. La vitesse minimale du moteur est ajustable via un trimmer interne dans la plage de 20 à 70 % de la tension d'alimentation (Us). Il s’agit d’une solution de contrôle simple et fiable pour les systèmes de ventilation ou de climatisation résidentiels, ainsi que pour le contrôle direct de ventilateurs/moteurs AC, tels que ventilateurs de maison complète, souffleries de cheminées, humidificateurs, hottes de cuisine, etc.
Quels sont le matériau et les caractéristiques de protection du boîtier ?
Le boîtier est fabriqué en plastique R-ABS de haute qualité, UL94-V0. Ce matériau est auto-extinguible et présente une bonne résistance aux chocs. L’appareil peut être installé en intérieur sur paroi. Il peut être monté au mur en intérieur.
Il n'est pas nécessaire de surdimensionner ce régulateur. Cela veut dire que si votre ventilateur a un courant maximal de 1,5 A, un régulateur du même calibre sera suffisant pour le contrôler. Il peut contrôler plusieurs moteurs 120 V avec un courant total maximal égal à son courant nominal. De manière continue !
Quelles sont les spécifications électriques et les régions d'application pour ce variateur ?
Ce variateur de vitesse de ventilateur variable est destiné à être utilisé en Amérique du Nord, où la tension de fonctionnement est de 120 Volts, tandis que la plupart des autres régions du monde exploite des réseaux électriques à 230 Volts. La tension de sortie est régulée en continu, signifiant que la vitesse du ventilateur est infiniment variable. Le câblage, le calibre et l'installation sont conformes aux exigences de performance américaines relatives aux matériaux et accessoires utilisés dans la fabrication de composants, de dispositifs et d'équipements électroniques.
Où ce variateur de vitesse de ventilateur est-il fabriqué et quels sont ses composants ?
Ce régulateur de vitesse de ventilateur est fabriqué en Europe à l'aide des composants électroniques les plus fiables et modernes. Son boîtier est produit par notre société sœur, reconnue pour ses produits en plastique technique de haute qualité.
Comment le variateur USX est-il installé et configuré ?
Le USX est conçu pour un montage en surface et comporte donc des entrées de câbles à l'arrière du boîtier. Tout ce qu'il faut faire, c'est de les retirer délicatement et de monter l'appareil sur le panneau ou le mur à l'aide de vis et/ou de chevilles appropriées.
Le USX est conçu pour un montage en surface et comporte donc des entrées de câbles à l'arrière du boîtier. Tout ce qu'il faut faire, c'est de les retirer délicatement et de monter l'appareil sur le panneau ou le mur à l'aide de vis et/ou de chevilles appropriées.
Ce régulateur de vitesse de ventilateur ne nécessite aucune configuration. Une fois connecté, le régulateur de vitesse de ventilateur est prêt à l'emploi ! La vitesse du ventilateur est réglée manuellement via le potentiomètre intégré. Ce potentiomètre dispose d'une position Arrêt, ou bien OFF. Si nécessaire, la tension moteur minimale peut être réglée via le trimmer interne de vitesse minimale. Selon le type de moteur, il pourrait générer un bruit léger aux vitesses inférieures (en raison de la forme non sinusoïdale de la tension moteur). En règle générale, la tension moteur minimale est ajustée afin d'éviter le blocage du moteur à basse vitesse et d'optimiser la vitesse du ventilateur pour votre système de ventilation. C'est pourquoi ce régulateur comporte le trimmer interne de vitesse minimale. Une vitesse de ventilateur réduite consomme nettement moins d'énergie que le fonctionnement maximal et peut souvent être utilisée, le plus souvent pendant les périodes d'inoccupation ou de faible occupation.
Comment la technologie TRIAC régule la vitesse du ventilateur ?
Ce régulateur utilise la technologie TRIAC (contrôle par angle de phase) pour ajuster la tension moteur et réguler la vitesse du ventilateur. Le TRIAC découpe des parties de la tension d'alimentation entrante pour réduire la tension moteur globale. Cette méthode garantit une régulation efficace sans générer de vibrations acoustiques excessives.
Ce régulateur utilise la technologie TRIAC (contrôle par angle de phase) pour ajuster la tension moteur et réguler la vitesse du ventilateur. Le TRIAC découpe des parties de la tension d'alimentation entrante pour réduire la tension moteur globale. Cette méthode garantit une régulation efficace sans générer de vibrations acoustiques excessives.
Quels types de moteurs sont compatibles et plusieurs moteurs peuvent-ils être connectés ?
Cette série est destinée aux ventilateurs AC et la régulation est réalisée par la réduction de la tension moteur. Les moteurs AC fonctionnent grâce à un courant alternatif et le convertissent en puissance mécanique. Cela signifie que la série est adaptée uniquement aux moteurs à tension réglable. Il est bien possible de connecter plusieurs moteurs au régulateur tant que la limite de courant n'est pas dépassée. Si vous n'êtes pas certain du type de votre moteur, il est fort recommandable de lire attentivement sa documentation d'accompagnement ou de contacter le fabricant du moteur.
Cette série est destinée aux ventilateurs AC et la régulation est réalisée par la réduction de la tension moteur. Les moteurs AC fonctionnent grâce à un courant alternatif et le convertissent en puissance mécanique. Cela signifie que la série est adaptée uniquement aux moteurs à tension réglable. Il est bien possible de connecter plusieurs moteurs au régulateur tant que la limite de courant n'est pas dépassée. Si vous n'êtes pas certain du type de votre moteur, il est fort recommandable de lire attentivement sa documentation d'accompagnement ou de contacter le fabricant du moteur.
Quels sont le matériau et les caractéristiques de protection du boîtier ?
Le boîtier est fabriqué en plastique R-ABS de haute qualité, UL94-V0. Ce matériau est auto-extinguible et présente une bonne résistance aux chocs. L’appareil peut être installé en intérieur sur paroi. Il peut être monté au mur en intérieur.
