Bodenfeuchtesensor
Produktbeschreibung

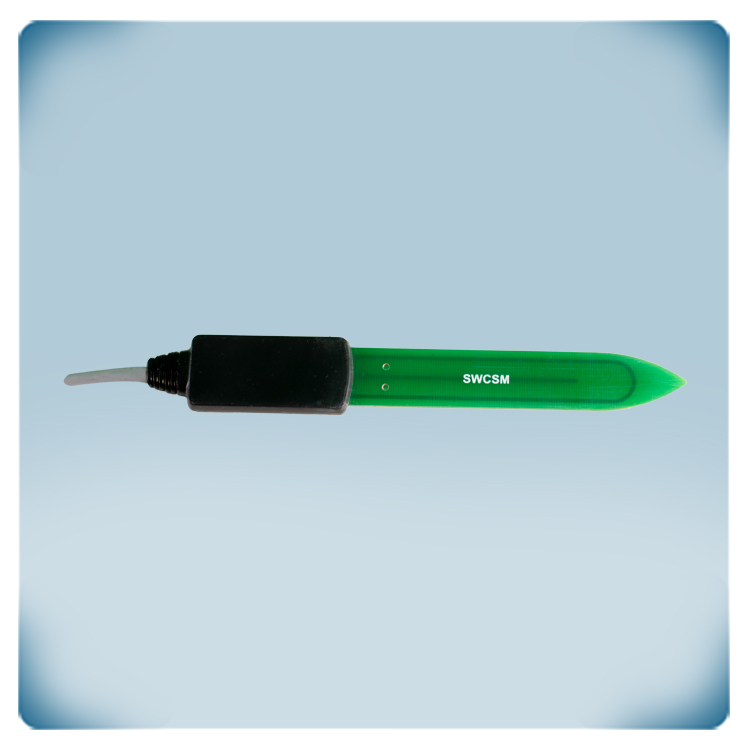

Dieser Bodenfeuchtesensor misst den Wassergehalt im Boden.
Er wird typischerweise in der Landwirtschaft eingesetzt, um Überwässerung zu vermeiden. Die Versorgungsspannung beträgt 24 V DC. Für den Zugriff auf alle Messwerte wird die Modbus RTU-Kommunikation verwendet.

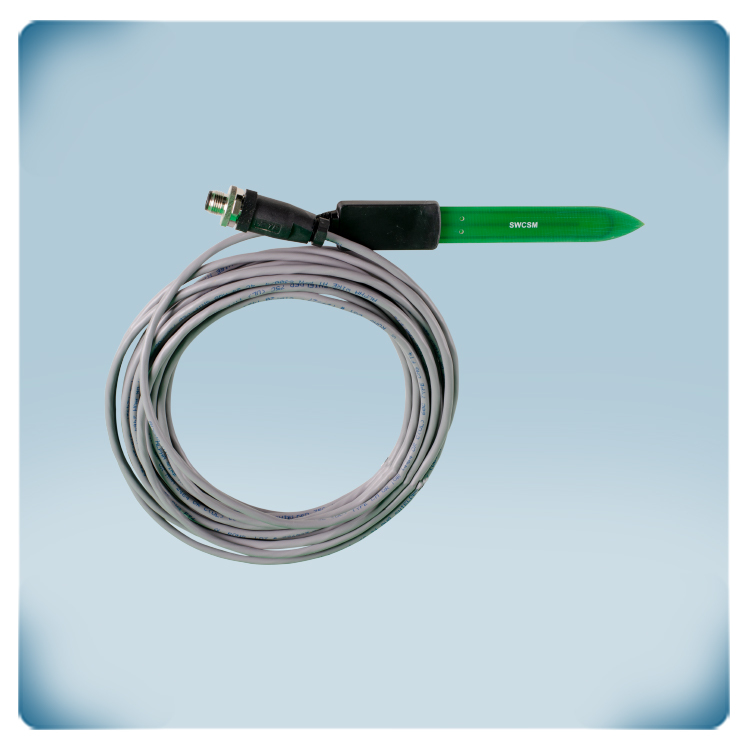

Die Elektronik des Sensors ist in einer Gummidichtung eingeschlossen. Das integrierte Kabel ist 7,5 Meter lang. Um diesen Sensor an ein Sentera PoM-Netzwerk anzuschließen, wird eine spezielle Adapterbox vom Typ ADPT-SWCSM benötigt.
Dokumente
Zusätzliche Spezifikationen und Beschreibung
Die Menge an Wasser im Boden
Für das Wachstum erstklassiger Pflanzen muss ein gesunder Bodenfeuchte- und Wasserhaushalt aufrechterhalten werden. Pflanzen in trockenem Boden verkümmern und welken aufgrund von Nährstoffmangel. Pflanzen sind später in ihrem Lebenszyklus weniger widerstandsfähig gegenüber Trockenheit und anfälliger für Krankheiten in zu feuchtem Boden. Die Pflanze erstickt und stirbt bei Überwässerung. Agrarchemikalien werden bei effektiver Bewässerung weniger ausgewaschen.

Wie funktioniert das?
Dieser Bodenfeuchtesensor kombiniert Kapazitäts- und Frequenzbereichsreflektometrie (FDR) zur Bestimmung des volumetrischen Wassergehalts im Boden. FDR-Sensoren messen die Zeit, die ein elektromagnetischer Impuls benötigt, um durch den Boden zum Sensor zurückzukehren. Unser Sensor sendet ein elektromagnetisches Signal durch eine Metallzinke mittels eines Oszillators (andere Wellenleiter sind ebenfalls möglich). Zur Messung der Bodenfeuchte wird die Frequenzdifferenz zwischen dem Ausgangssignal und dem zurückkehrenden Signal ermittelt. Diese Sensoren liefern Informationen über den Wassergehalt im Boden und den Wasserstatus der Pflanzen, wenn sie richtig installiert und verwendet werden.

Wie funktioniert das?
Dieser Bodenfeuchtesensor kombiniert Kapazitäts- und Frequenzbereichsreflektometrie (FDR) zur Bestimmung des volumetrischen Wassergehalts im Boden. FDR-Sensoren messen die Zeit, die ein elektromagnetischer Impuls benötigt, um durch den Boden zum Sensor zurückzukehren. Unser Sensor sendet ein elektromagnetisches Signal durch eine Metallzinke mittels eines Oszillators (andere Wellenleiter sind ebenfalls möglich). Zur Messung der Bodenfeuchte wird die Frequenzdifferenz zwischen dem Ausgangssignal und dem zurückkehrenden Signal ermittelt. Diese Sensoren liefern Informationen über den Wassergehalt im Boden und den Wasserstatus der Pflanzen, wenn sie richtig installiert und verwendet werden.
Um die Feuchte des Feldes genau zu verfolgen, sollte der Sensor in der effektiven Wurzelzone und an strategischen Positionen platziert werden. Es ist wichtig, dass der grüne Sensorteil guten Kontakt zum Boden hat. Der Sensor sollte nicht vollständig im Boden vergraben werden. Die Installation mehrerer Sensoren ermöglicht bessere Einblicke, wie Regenwasser in den Boden einsickert. Der Sensor wird häufig verwendet, um die Effektivität der Bewässerung zu untersuchen.
Wasser ist eine wertvolle Ressource. Durch Messung des Bodenwassergehalts ist es möglich, die Bewässerung zu steuern und Wasser zu sparen.
Installation
Wenn der Sensor nahe der Oberfläche installiert wird, wobei das Gehäuse und das Kabel über der Bodenoberfläche bleiben, kann der Sensor manchmal direkt in den Boden gesteckt werden. Schlagen Sie nicht mit Hammer oder anderen stumpfen Gegenständen auf den Sensor, da dies die Elektronik beschädigen kann. Bei sehr hartem Boden kann ein kleiner Schlitz mit einem Messer oder einer Schaufel zum Einführen gegraben werden. Achten Sie darauf, dass der Sensor guten Kontakt zum Boden hat und möglichst wenig Luft um das Sensorelement vorhanden ist. Platzieren Sie den SWCSM nicht in der Nähe von Metallobjekten, da diese das elektromagnetische Feld stören und die Messwerte beeinflussen können. Das Sensorgehäuse hat die Schutzart IP65.
Anschluss

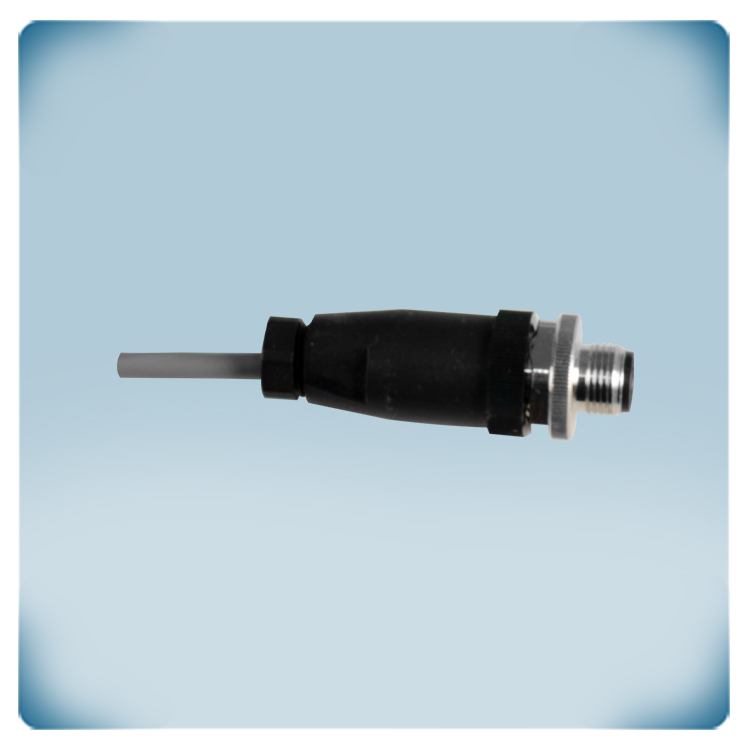

Das integrierte Kabel dieses Bodenfeuchtesensors ist 7,5 Meter lang. Um den Sensor an ein Sentera Modbus-Netzwerk anzuschließen, wird eine Adapterbox vom Typ ADPT-SWCSM benötigt. Der Sensor benötigt eine 24 V DC-Versorgungsspannung. Die Messwerte können über Modbus RTU-Kommunikation ausgelesen werden.
