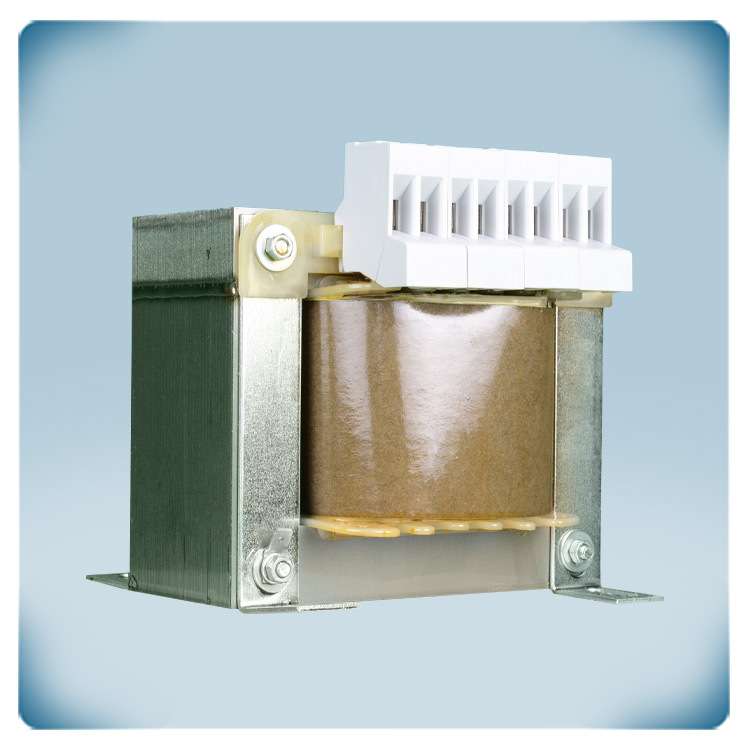

.webp "Drehzahl-Steuertrafo | 11 A | 230 VAC")

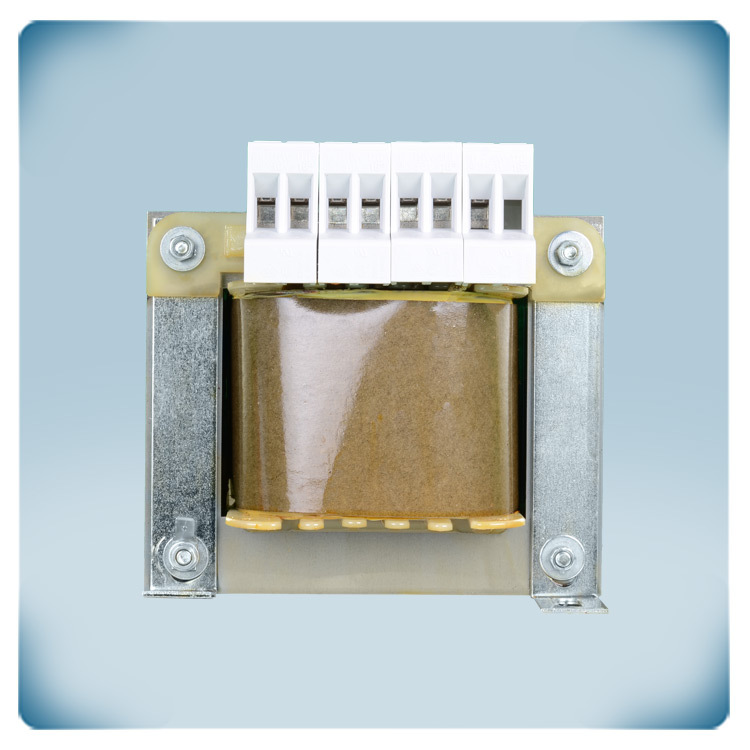

.webp "Autotransformator 6 Anzapfungen 10 A")

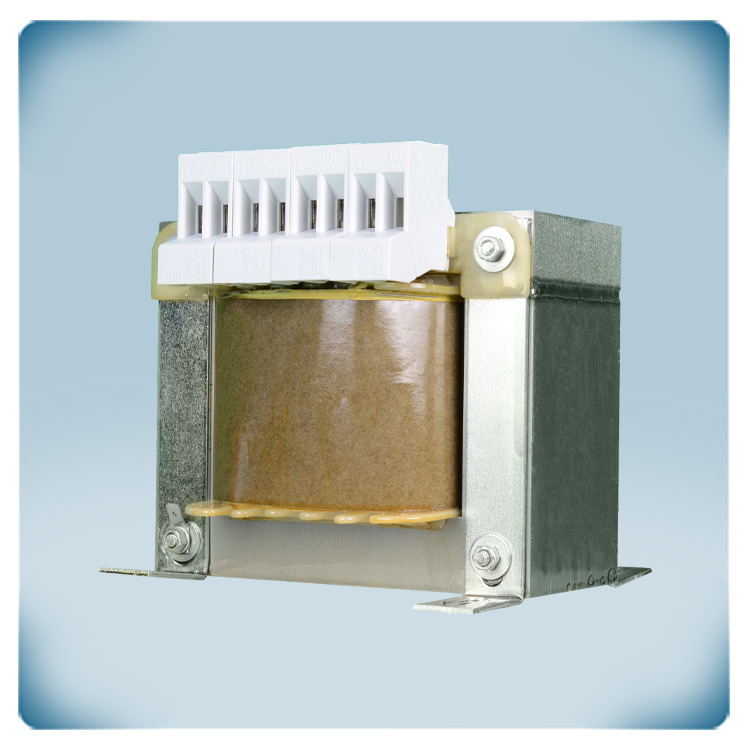

.webp "Spartransformator Hutschienenmontage 10 A")
CE Komformität Erklärung
230 VAC Spartransformator 10 A
Produktbeschreibung
Ein Autotransformator ist eine Art elektrischer Transformator, der aus einer einzigen Wicklung besteht und zur Reduzierung des Spannungsniveaus verwendet werden kann. Er ist für eine Eingangsspannung von 230 VAC ausgelegt und kann einen Ausgangsstrom von bis zu 10 A liefern.
Diese spezifische Ausführung wird häufig in verschiedenen Anwendungen eingesetzt, z. B. zur Spannungsumwandlung, Spannungsstabilisierung, Motorsteuerung (in verschiedenen industriellen Prozessen) oder bei der Prüfung und Kalibrierung elektronischer Geräte. Der Autotransformator passt die Spannung effizient an die Anforderungen der angeschlossenen Geräte an.
Dieser hochwertige Autotransformator verfügt über robuste Montagewinkel, die die Befestigung im Schaltschrank erleichtern. Zur Geräuschreduzierung und zum Korrosionsschutz ist er in Harz vergossen. Es sind acht Spannungsausgänge an diesem einspuligen Transformator verfügbar: 0–80–100–120–150–170–190–230 VAC. Der Anschluss erfolgt über eine Federklemmenleiste.
Sein kompaktes Design und das geringere Gewicht im Vergleich zu Doppelwicklungstransformatoren machen ihn ideal für Anwendungen mit begrenztem Platzangebot. Zudem besitzt er weniger Wicklungen, was die Transformationseffizienz erhöht.
Zusätzliche Spezifikationen und Beschreibung
Wie funktioniert das?
Autotransformatoren haben eine einzige Wicklung, die sowohl als Primär- als auch als Sekundärwicklung dient und magnetisch sowie elektrisch verbunden ist mit Abgriffen für elektrische Verbindungen. Sie werden eingesetzt, wenn elektrische Systeme unterschiedliche Spannungen haben. Autotransformatoren bestehen also aus einer einzigen Wicklung sowie Ein- und Ausgangskreisen. Die Spannungsquelle und die Last sind an zwei der Abgriffe angeschlossen. Ein Abgriff am Ende der Wicklung dient als gemeinsame Verbindung für die Quell- und Lastkreise. Autotransformatoren funktionieren wie andere Transformatoren, bei denen der Primärstrom einen variierenden Strom in der Sekundärwicklung induziert, entsprechend dem Verhältnis der Windungszahlen. Die Sekundärwicklung ist entlang der Wicklung abgegriffen, um die Ausgangsspannung in verschiedenen Stufen und Prozentanteilen variieren zu können. Die 230 V (Primärspannung) werden an beiden Endklemmen angelegt. Die Sekundärspannung wird von zwei Klemmen abgenommen, von denen eine mit einem Primärklemmen gemeinsam ist. Der Autotransformator ist die am weitesten verbreitete Methode zur Spannungsreduzierung bei Lüftermotoren. Diese Technologie ist sehr zuverlässig und minimiert das Brummen und Summen des Motors sowie elektromagnetische Emissionen, die empfindliche elektronische Geräte stören könnten.
Was sind die typischen Anwendungen?
Die Autotransformatoren von Sentera sind in die transformerbasierten Lüfterdrehzahlregler von Sentera integriert. Sie steuern AC-Lüfter stufenweise durch Spannungsreduzierung des Motors. Autotransformatoren können auch in anderen Anwendungen eingesetzt werden, die eine Spannungsreduzierung benötigen. Autotransformatoren können als Sicherheitseinrichtung zum Schutz von Benutzern und Geräten dienen. Sicherheit ist ein großes Anliegen beim Umgang mit Elektrizität, da zu hohe oder zu niedrige Spannungen Probleme verursachen können. Überspannung kann ein Gerät beschädigen oder zerstören. In schweren Fällen können hohe Spannungen Brände und Stromschläge verursachen, während niedrige Spannungen dazu führen, dass ein Gerät nicht richtig funktioniert. Elektrische Transformatoren sorgen für die geeignete Verteilung der Spannung, damit sie für das empfangende Gerät passend ist. Die ATR-1-Serie von Autotransformatoren dient der Luftstromregelung bei einphasigen, spannungsgesteuerten Lüftermotoren. Sie sind eine offene Ausführung, die für die Installation in industriellen Lüftungs- oder Heizungssystemen konzipiert ist. Die Serie bietet acht Ausgangsspannungen auf der Sekundärseite und ist für die Schaltschrankmontage vorgesehen, mit robusten Montagewinkeln. Die maximal zulässige Temperatur beträgt 155 °C und die maximale Umgebungstemperatur 35 °C. Bei der Wahl eines Transformators ist es wichtig, die maximale Stromaufnahme zu kennen. Die angegebene Stromstärke kann von jedem Abgriff entnommen werden.
Was macht Sentera-Autotransformatoren hochwertig?
Sentera hat eine eigene Produktionslinie für Autotransformatoren. Wir verwenden nur Rohstoffe bester Qualität und arbeiten mit zuverlässigen Lieferanten zusammen. Um das typische Brummen von Transformatoren zu minimieren, verwenden wir eine vollständige Lackimprägnierung. All dies garantiert Autotransformatoren von unvergleichlicher Qualität.
Warum ist die Installation einfach?
Dieser Autotransformator kann in einem Schaltschrank installiert werden. Er kann über eine Federklemmenleiste angeschlossen werden. Die Federklemmen bieten eine sichere und zuverlässige Verbindung, die sicherstellt, dass die Leitungen fest gehalten werden. Um versehentlichen Kontakt mit spannungsführenden Teilen zu verhindern, sind sie berührungssicher. Außerdem sind sie mit verschiedenen Drahtgrößen und -arten kompatibel und für Umwelteinflüsse in HLK-Systemen wie Temperaturschwankungen und Vibrationen ausgelegt. Ihr kompaktes Design bietet eine Schutzart IP20 gegen Staub, um eine zusätzliche Sicherheitsschicht zu schaffen, indem die spannungsführenden Komponenten umschlossen werden.
