Wechselstrommotor 1,5 A | Ferngesteuerte Drehzahlregelung | TK Schutz

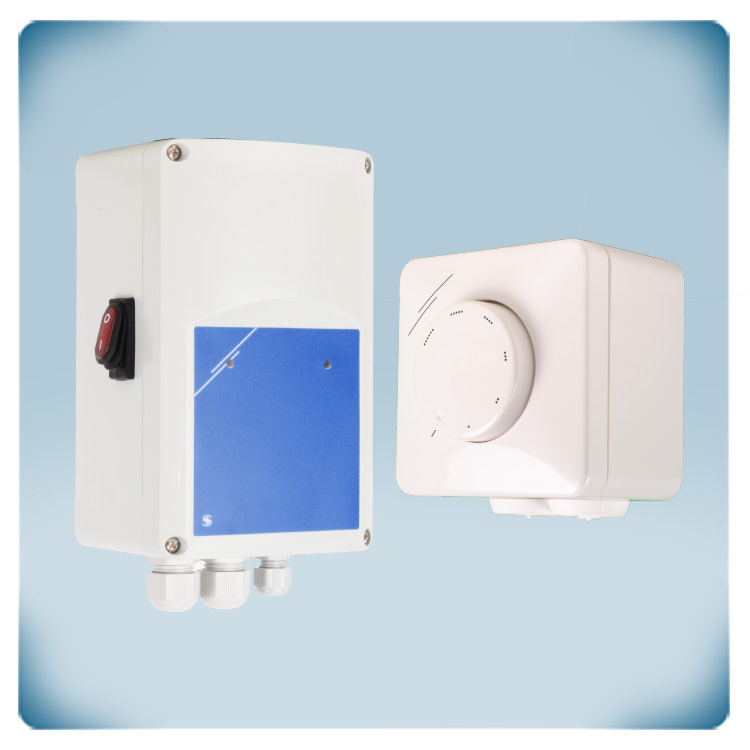

Drehzahlregelung von AC Ventilatoren über ein 0-10 V Analogsignal? Mit Überwachung der Thermokontakte des Motors? Der EVSS Thyristor-Regler hat diese Option. Er steuert einphasige spannungssteuerbare Motoren mit einem maximalen Strom von 1,5 A. Die Drehzahl von Wechselstrommotoren wird durch Änderung der Motorspannung über Phasenanschnittsteuerung - Triac-Technologie - geregelt. Über den Digitaleingang kann ein Fernstart - Stoppbefehl erzeugt werden. Die minimale und maximale Drehzahl sind über interne Trimmer einstellbar. Die Regelung der Motorspannung erfolgt über den Analogeingang oder über Modbus RTU. Der Typ des Analogeingangs kann über eine Steckbrücke ausgewählt werden: 0-10 VDC oder 0-20 mA. Kickstart oder Softstart-Beschleunigung und verschiedene Betriebsarten sind über Modbus RTU einstellbar. Der ungeregelte Ausgang ist aktiv, wenn der Motor aktiviert ist. Der Motor kann über den integrierten EIN/AUS Schalter aktiviert oder deaktiviert werden.

Mit diesem 10-KOhm-Potentiometer können Sie EC-Ventilatoren direkt steuern. Möchten Sie die Drehzahl eines AC-Motors regeln, schließen Sie dieses Potentiometer an einen elektronischen Drehzahlregler (EVS, MVS) oder Frequenzumrichter (FI-E) an. Dieses Potentiometer hat einen einstellbaren Widerstand von 0-10 kΩ. Das Gerät benötigt keine spezielle Stromversorgung, aber das Eingangssignal muss zwischen 0 und 12 VDC liegen. Die meisten EC-Ventilatoren, elektronischen Drehzahlregler oder Frequenzumrichter haben einen Ausgang mit der erforderlichen Spannung. Je nach Stellung des Drehknopfs variiert die Rückmeldungsspannung, die die Ventilatordrehzahl regelt. Der potentialfreie Schaltausgang kann verwendet werden, um dem Ventilator oder anderem Gerät aus der Ferne einen Start-Stopp-Befehl zu geben. Das spritzwassergeschützte Gehäuse ermöglicht eine Unterputzmontage (IP44) oder eine Aufputzmontage (IP54).
