Wechselstrommotor 10 A | Externe Drehzahlregelung | DIN-Schiene

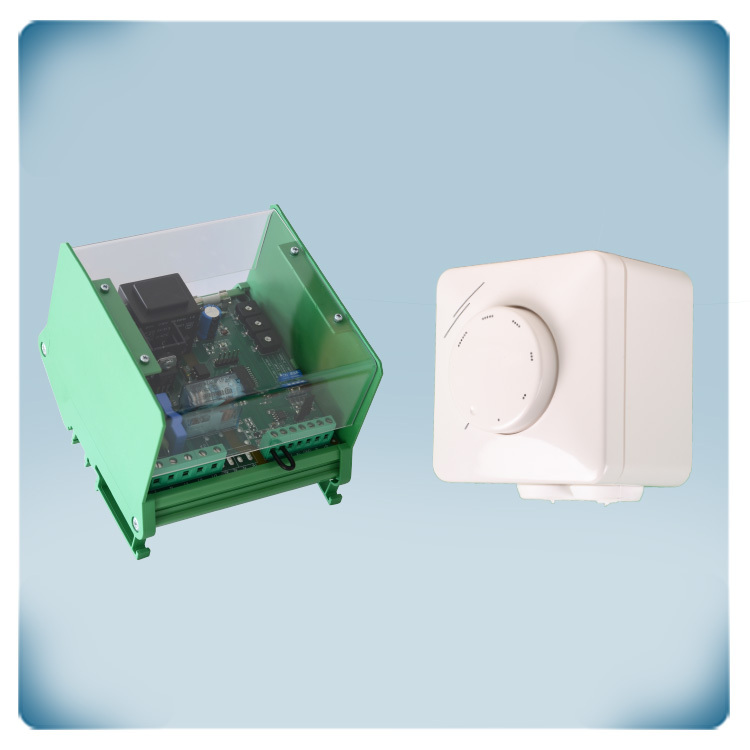

Der Thyristorsteller für Schaltschrankeinbau. Der MVS ist ein elektronischer Drehzahlregler mit Analogeingang. Er hat ein Gehäuse für DIN-Schienenmontage. Er steuert einphasige spannungssteuerbare Motoren mit einem maximalen Strom von 10 A. Die Drehzahl wird durch Änderung der Motorspannung über Phasenanschnittsteuerung - Triac-Technologie - geregelt. Über den Digitaleingang kann ein Fernstart - Stoppbefehl erzeugt werden. Die minimale und maximale Drehzahl sind über interne Trimmer einstellbar. Die Regelung der Motorspannung erfolgt über den Analogeingang oder über Modbus RTU. Der Typ des Analogeingangs kann über einen DIP-Schalter ausgewählt werden: 0-10 VDC oder 0-20 mA. Kickstart oder Softstart-Beschleunigung und verschiedene Betriebmodi sind über Modbus RTU wählbar. Der ungeregelte Ausgang ist aktiv, wenn der Motor freigegeben ist. Das IP20-Gehäuse ist für die Montage auf DIN-Schienen ausgelegt und verfügt über einen Fingerschutz.

Dieses 10 KOhm Steuergerät regelt EC-Ventilatoren. Es kann auch Drehzahlregler für Wechselstromventilatoren oder Frequenzumrichter mit Analogeingang ansteuern. Dieses Potentiometer hat einen Widerstandswert von 10 kΩ. Es benötigt eine Eingangsspannung im Bereich zwischen 0 und 12 VDC. Das stufenlos einstellbare Ausgangssignal wird über den Drehknopf mit Aus-Position eingestellt. Der Bereich des Ausgangssignals geht von 0 VDC in Richtung der zugeführten Spannung. Der Schaktkontakt kann einen Fernstart-Stopp-Befehl für den Ventilator erzeugen. Sein spritzwassergeschütztes Gehäuse erlaubt die Unterputz- (IP44) oder Aufputzmontage (IP54).
