Vypínače a jističe motorů

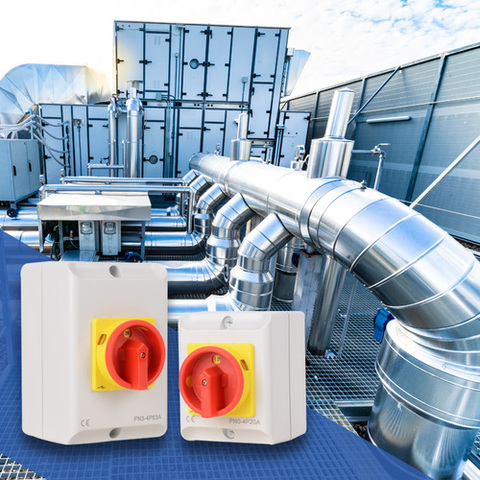

Vypínače a motorové jističeV tomto kontextu pojem vypínač označuje odpínač, také známý jako izolační spínač, který slouží k odpojení elektrického zařízení připojeného k obvodu od napájení. To se provádí především z důvodu zajištění bezpečnosti, zejména během údržby a oprav. Odpínače rovněž přerušují elektrické obvody, aby zastavily tok proudu, a proto se hojně využívají v různých průmyslových a výrobních aplikacích. Během provozu se odpínače používají spolu se spínači a propojují se se zemnicími vodiči, aby poskytly dodatečnou ochranu pracovníkům při řešení složitých elektrických problémů nebo při provádění údržby a oprav na pracovištích. Odpínače však neřídí obvody; jejich jedinou funkcí je bezpečné odpojení toku energie.

Řada odpínačů EME5 nachází uplatnění v různých průmyslových odvětvích a prostředích. Tato zařízení jsou známá svou jednoduchou instalací a uvedením do provozu, vysokou mírou bezpečnosti a spolehlivosti, nízkými nároky na údržbu díky robustní konstrukci a možností uzamčení, čímž se eliminuje riziko náhodného zapnutí.

Izolace prvků od živých částí systému představuje nejjednodušší (bez zátěže) spínací operaci. Izolace je obvykle nutná pro bezpečnou údržbu, opravy a výměnu prvků elektrických soustav. Teprve po provedení izolace se může osoba přiblížit k danému zařízení. Často může být také právním požadavkem mít viditelně patrné odpojení mezi živými částmi a prvky, se kterými je možné pracovat.

Izolační spínače odpojují motory a elektrická zařízení.
Odpínače pro izolaci zátěže (on/off) představují distribuční zařízení široce používaná v továrnách, komerčních a průmyslových prostředích k přerušování obvodů, manuálnímu spínání a odpojování hlavního napájení.
Často označované jako výkonové odpínače se používají k odpojení elektrických zařízení pro účely oprav a údržby nebo v případě nouze. Zvláště při manipulaci s výkonnými elektrickými zařízeními je nezbytné plně vybít elektrickou energii před zahájením jakýchkoli oprav či údržby. Odpínač tak nejen odpojuje tok elektřiny, ale rovněž napomáhá oddělení různých součástí v rámci elektrického systému.

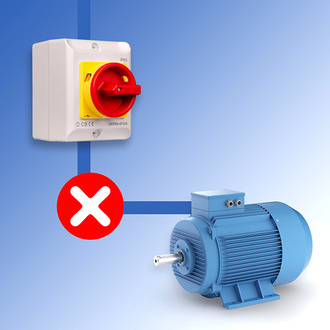

EME odpojení motoruPrincip fungování odpínače je velmi jednoduchý. Odpojuje proud nebo zdroj napájení, čímž usnadňuje bezpečné provádění údržby, kontrol a oprav elektrikáři, mechaniky či techniky. Tyto odpínače zajišťují bezpečnost jak zařízení, tak osob. Minimalizací rizik spojených s mechanickými a elektrickými nehodami přispívají k vytvoření bezpečného pracovního prostředí. To je obzvláště důležité v době oprav a údržby. Pro zajištění bezpečné údržby lze odpínače EME5 kdykoli mechanicky uzamknout v poloze OFF (VYPNUTO) pomocí visacího zámku.

Hlavním účelem odpínačů on/off je však fungovat jako nouzová vypínací zařízení. Z toho důvodu musí být pro všechny snadno identifikovatelné, dobře přístupné a neustále viditelné. Proto mají izolační spínače speciální barevné provedení, aby splňovaly požadavky příslušných elektrotechnických norem a předpisů.

V domácnostech máme jednoduchý vypínač nebo páčku a zástrčku pro připojení elektrického zařízení k síti. Když stiskneme tlačítko, posuneme páčku nebo vytáhneme kabel, a zařízení se odpojí od napájení. Na rozdíl od domácích instalací, kde odpojení zástrčky přeruší dodávku elektřiny, jsou průmyslové stroje a zařízení vzájemně propojené. V mnoha případech je třeba odpojit jeden stroj kvůli opravě, zatímco ostatní musí zůstat v provozu. V takových průmyslových situacích tedy pouhé vytažení zástrčky nestačí. Právě zde nacházejí uplatnění odpínače. Odpojí zařízení od elektrické energie. Přerušení napájení zajišťuje bezpečnost osob a předchází riziku úrazu elektrickým proudem.

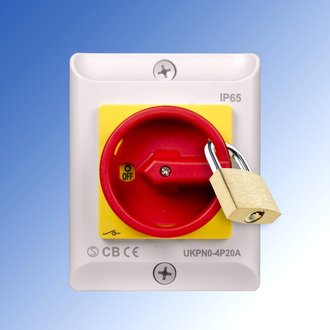

Jak to funguje?Vypínač s visacím zámkem
Hlavní funkcí izolačního spínače je odpojit elektrické napájení od zátěže (např. motoru). Spínač obsahuje dvě kovové desky, které se při otevření spínače oddělí. Otočením otočného kolečka lze tyto kovové desky oddělit (poloha OFF) nebo spojit (poloha ON). Když jsou desky oddělené, elektrický proud jimi již nemůže proudit.

Motor je indukční zátěž. Když je indukční zátěž náhle odpojena od napájecí sítě, elektřina má silnou tendenci dále proudit. Tento jev je dobře známý — každý už někdy viděl jiskření ve vypínači při zhasínání světel. Tvorba jisker však zároveň nese riziko, že se kovové desky spínače mohou v důsledku silného proudu náhle protékajícího obvodem svařit dohromady. Pokud se kontakty svaří vlivem nadproudu, není již možné spínač otevřít a přerušit proud. Toto riziko existuje u běžného spínače, ale ne u spínačů EME5! Spínače EME5 jsou vybaveny bezpečnostními kontakty s nuceným rozpojením. I když se tyto kontakty vlivem nadproudu svaří, jsou chytrým mechanizmem mechanicky odděleny (nuceně rozpojeny). Díky tomu mohou být spínače EME5 použity také jako nouzové vypínače.

Jak vybrat správný odpínač pro svůj projekt?
Elektrická soustava s jednofázovým napájením 230 V může být odpojena od sítě pomocí dvoupólového odpínače. V těchto instalacích je nutné přerušit vodiče L a N.
U třífázových soustav je však třeba přerušit 4 vodiče: L1, L2, L3 a N. Proto mají odpínače pro třífázové soustavy 4 póly.

V některých případech je také nutná zpětná vazba o tom, zda je spínač sepnutý či nikoliv. Tuto zpětnou vazbu může poskytnout pomocný kontakt. Pomocný kontakt lze použít i pro jiné účely, například pro uzavření ventilu.

Řada spínačů EME5 zahrnuje modely s 2 nebo 4 póly a pomocnými kontakty. Je rovněž důležité ověřit, zda spínač dokáže přerušit maximální proud. V případě pochybností je nejvhodnější zvolit robustnější typ.

Odpínače pro jednofázové zátěže mají 2 póly.
Nabízíme základní verzi bez pomocného kontaktu pro zátěže do 2.2 kW a verzi pro zátěže do 3.0 kW, která je vybavena 1× NO a 1× NC pomocným kontaktem.

Odpínače pro třífázové zátěže mají 4 póly.
Základní verze zvládne spínat zátěže do 3.7 kW a nemá žádné pomocné kontakty. Ostatní 4-pólové izolační spínače jsou určeny pro zátěže do 5.5, 15 nebo 30 kW. Jsou vybaveny 1× NO a 1× NC pomocným kontaktem.
