Katalogový list

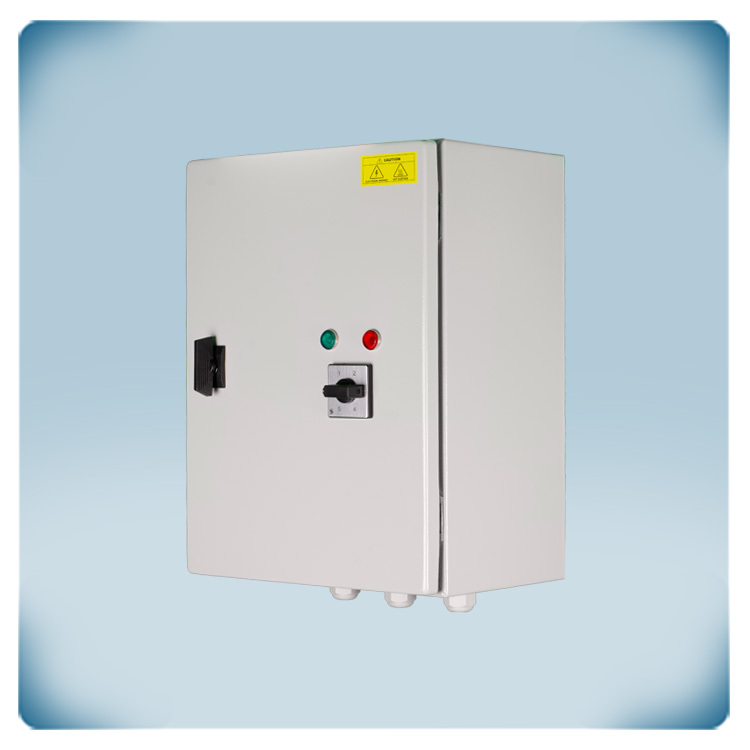

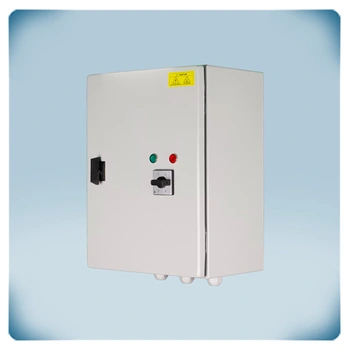

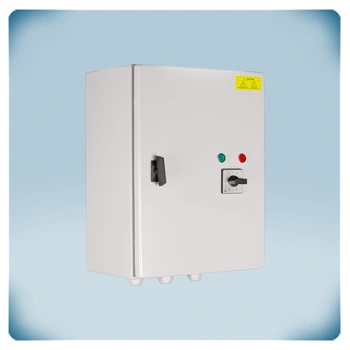

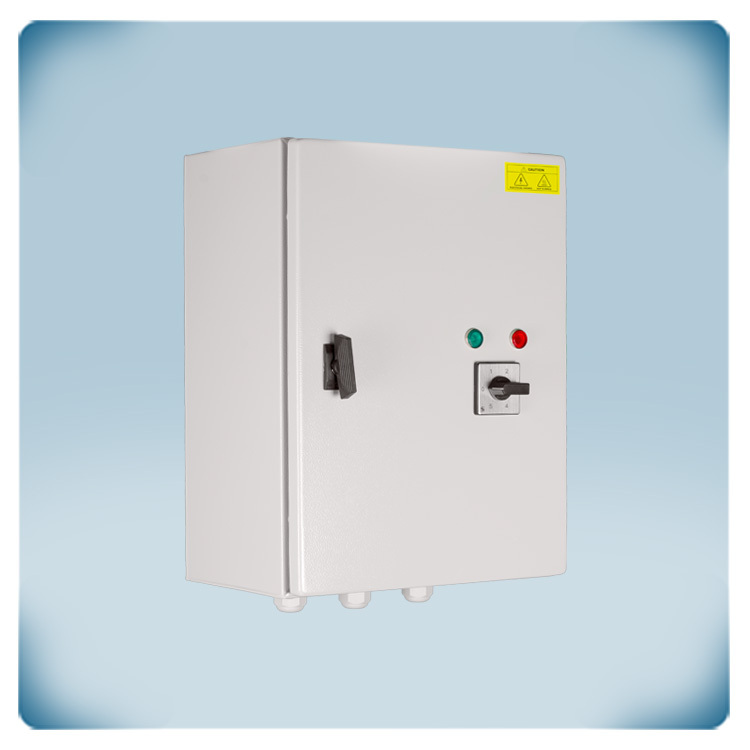

Regulátor otáček ventilátoru | TK | dálkový start-stop | 16 A
Popis výrobku
Jedná se o 5stupňový transformátorový regulátor otáček ventilátoru určený pro jednofázové motory s tepelnými kontakty. Maximální celkový proud připojených motorů je 16 A.
Otáčky ventilátoru se nastavují pomocí otočného přepínače s polohou OFF. Digitální vstup umožňuje motor dálkově zapnout nebo vypnout. V případě přehřátí funkce monitorování TK motor vypne. Po obnovení napájení se motor automaticky znovu spustí. Poplachový a neregulovaný výstup lze využít k ovládání externích zařízení, například k signalizaci poruchy nebo běžného provozu.
Otáčky ventilátoru jsou regulovány snižováním napětí motoru v 5 stupních pomocí autotransformátorů. Výstupní napětí si díky této technologii zachovává dokonale sinusový průběh, což zajišťuje tichý chod motoru.
Kryt je určen pro povrchovou montáž a poskytuje stupeň krytí IP54, který chrání zařízení před vniknutím nečistot, prachu a vlhkosti.
Doplňující specifikace a popis
Proč zvolit 5-stupňový regulátor otáček ventilátoru?

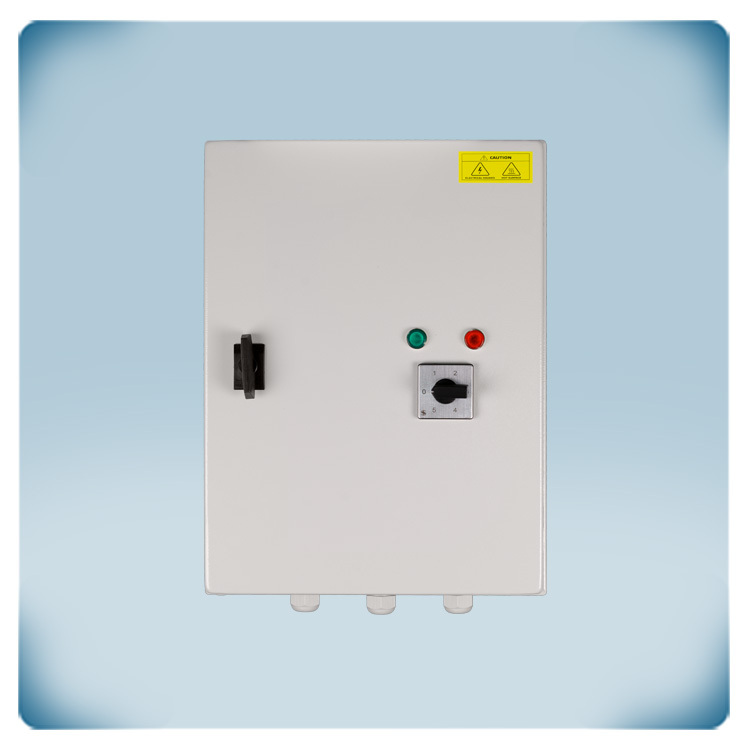

Otáčky ventilátoru lze nastavit otočným přepínačem s 5 rychlostními stupni. Přepínač je vybaven také polohou OFF pro vypnutí motoru. Regulace napětí motoru a otáček ventilátoru probíhá v 5 stupních pomocí autotransformátorů. Tento regulátor je proto vhodný pouze pro napěťově regulovatelné motory. Pokud si nejste jisti, zda lze váš motor regulovat změnou napětí, obraťte se na jeho výrobce. Autotransformátorová technologie je velmi spolehlivá a odolná. Vytváří napětí motoru s dokonale sinusovým průběhem, což zajišťuje mimořádně tichý chod motoru a prodlužuje jeho životnost. Speciální impregnační vrstva navíc omezuje elektrický hluk autotransformátorů.
Otáčky ventilátoru lze nastavit otočným přepínačem s 5 rychlostními stupni. Přepínač je vybaven také polohou OFF pro vypnutí motoru. Regulace napětí motoru a otáček ventilátoru probíhá v 5 stupních pomocí autotransformátorů. Tento regulátor je proto vhodný pouze pro napěťově regulovatelné motory. Pokud si nejste jisti, zda lze váš motor regulovat změnou napětí, obraťte se na jeho výrobce. Autotransformátorová technologie je velmi spolehlivá a odolná. Vytváří napětí motoru s dokonale sinusovým průběhem, což zajišťuje mimořádně tichý chod motoru a prodlužuje jeho životnost. Speciální impregnační vrstva navíc omezuje elektrický hluk autotransformátorů.
Dokáže tento regulátor chránit motor před přehřátím?
Tento regulátor nabízí stejné možnosti regulace otáček jako standardní řada STR-1, navíc však disponuje několika dalšími funkcemi. Jednou z nich je možnost monitorování tepelných kontaktů motoru. Tepelné kontakty (TK) sledují teplotu uvnitř vinutí motoru. V případě přehřátí motoru funkce monitorování TK motor vypne, aby zabránila jeho poškození, a zároveň aktivuje poplachový výstup. Pokud motor není vybaven tepelnými kontakty, je nutné obě svorky TK regulátoru propojit, aby byla simulována normální teplota motoru.
Tento regulátor nabízí stejné možnosti regulace otáček jako standardní řada STR-1, navíc však disponuje několika dalšími funkcemi. Jednou z nich je možnost monitorování tepelných kontaktů motoru. Tepelné kontakty (TK) sledují teplotu uvnitř vinutí motoru. V případě přehřátí motoru funkce monitorování TK motor vypne, aby zabránila jeho poškození, a zároveň aktivuje poplachový výstup. Pokud motor není vybaven tepelnými kontakty, je nutné obě svorky TK regulátoru propojit, aby byla simulována normální teplota motoru.
Jaké jsou hlavní výhody tohoto regulátoru?
Vstupy umožňují dálkové ovládání

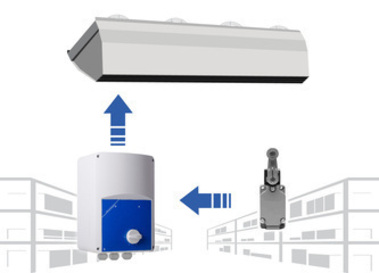

Díky přídavným vstupům nabízí řada STRA1 více možností ovládání. Jejich prostřednictvím lze motor dálkově zapnout nebo vypnout. K regulátoru lze například připojit dveřní kontakt pro ovládání vzduchové clony. Při otevření dveří dveřní kontakt prostřednictvím vstupu regulátoru STRA1 aktivuje vzduchovou clonu. Ta poběží pevně nastavenými otáčkami zvolenými pomocí otočného přepínače.
Díky přídavným vstupům nabízí řada STRA1 více možností ovládání. Jejich prostřednictvím lze motor dálkově zapnout nebo vypnout. K regulátoru lze například připojit dveřní kontakt pro ovládání vzduchové clony. Při otevření dveří dveřní kontakt prostřednictvím vstupu regulátoru STRA1 aktivuje vzduchovou clonu. Ta poběží pevně nastavenými otáčkami zvolenými pomocí otočného přepínače.
Další možností je připojení kouřového hlásiče. V případě detekce kouře se motor vypne bez ohledu na stav druhého vstupu. Tím lze zpomalit šíření toxických zplodin ventilačním systémem.
Výstupy pro ovládání externích zařízení
Přídavný neregulovaný výstup (230 V AC) je aktivní, když je motor zapnutý. Protože je tento výstup buď zapnutý (230 V), nebo vypnutý (0 V), označuje se jako „neregulovaný výstup“. Jeho maximální proud je 2 A. Lze jej použít například k ovládání kontrolky, otevírání uzavíracích klapek vzduchotechnického potrubí nebo zapnutí osvětlení. Připojené zařízení bude pracovat současně s ventilátorem.
Přídavný neregulovaný výstup (230 V AC) je aktivní, když je motor zapnutý. Protože je tento výstup buď zapnutý (230 V), nebo vypnutý (0 V), označuje se jako „neregulovaný výstup“. Jeho maximální proud je 2 A. Lze jej použít například k ovládání kontrolky, otevírání uzavíracích klapek vzduchotechnického potrubí nebo zapnutí osvětlení. Připojené zařízení bude pracovat současně s ventilátorem.
Automatický restart po výpadku napájení
Po výpadku napájení se regulátor automaticky resetuje. Jakmile je napájení obnoveno, motor se automaticky znovu spustí. U standardních regulátorů otáček ventilátoru je po výpadku napájení nutné otočný přepínač ručně přepnout do polohy OFF a následně zpět na požadovaný rychlostní stupeň. U řady STRA1 to není nutné.
Po výpadku napájení se regulátor automaticky resetuje. Jakmile je napájení obnoveno, motor se automaticky znovu spustí. U standardních regulátorů otáček ventilátoru je po výpadku napájení nutné otočný přepínač ručně přepnout do polohy OFF a následně zpět na požadovaný rychlostní stupeň. U řady STRA1 to není nutné.
Proč je kryt odolný?
Zajistěte, aby se regulátor mohl dostatečně ochlazovat. Doporučujeme jej proto instalovat na chladném místě, nejlépe mimo přímé sluneční záření. Kryt je vyroben z vysoce kvalitní oceli, která je velmi pevná a poskytuje dobrou ochranu proti nárazům. Stupeň krytí IP54 zajišťuje ochranu proti vniknutí prachu a vody. Regulátor je určen pro vnitřní instalaci na stěnu nebo panel.
Zajistěte, aby se regulátor mohl dostatečně ochlazovat. Doporučujeme jej proto instalovat na chladném místě, nejlépe mimo přímé sluneční záření. Kryt je vyroben z vysoce kvalitní oceli, která je velmi pevná a poskytuje dobrou ochranu proti nárazům. Stupeň krytí IP54 zajišťuje ochranu proti vniknutí prachu a vody. Regulátor je určen pro vnitřní instalaci na stěnu nebo panel.
