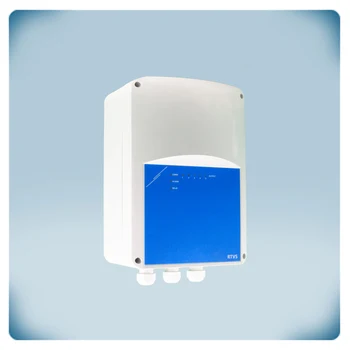

Světle šedý plastový kryt, modrý přední štítek

Světle šedý plastový kryt, tři kabelové vývodky

Regulátor otáček ventilátoru | Modbus RTU | 115 - 230 VAC | 3,5 A

(Průměrné hodnocení 5 z 1 celkem recenzí)

Kód výrobku RTVS8-35L22

GTIN 14 5401003018347

Číslo Intrastatu 90.32.89.00

Kategorie Regulátor otáček s Modbus RTU

Aktuální zásoba 7 U.

Výrobní dodací lhůta 4 Týden(y)

Popis výrobku

Transformátorový regulátor otáček ventilátoru s rozhraním Modbus RTU. Napájecí napětí 115–230 V AC. Řídí jednofázové motory s maximálním (kombinovaným) proudem 3,5 A.

Rychlost ventilátoru je regulována změnou napětí motoru v krocích pomocí autotransformátorové technologie, která zajišťuje dokonale sinusové napětí motoru pro tichý provoz. Speciální impregnační povrchová úprava snižuje elektrický šum z autotransformátoru.

Možnosti řízení: přes potenciometry od společnosti Sentera (řada SPV), Modbus I/O moduly, systémy BMS nebo HVAC čidla od společnosti Sentera (na základě teploty, relativní vlhkosti, CO₂, kvality vzduchu / TVOC).

Zařízení je určeno pro povrchovou montáž a má stupeň krytí IP54.

Dokumenty

Mapa registrů Modbus

Návod k montáži

Doplňující specifikace a popis

Komunikace Modbus RTU
Tento regulátor otáček ventilátoru vyžaduje řídicí signál Modbus RTU. V manuálním režimu to lze provést prostřednictvím systému BMS nebo podřízeného zařízení Modbus RTU. Požadované otáčky ventilátoru se zapisují do registru Modbus 12. V automatickém režimu se k regulátoru RTVS8 připojí čidlo Sentera, modul DADCM 0-10 V nebo digitální potenciometr řady SPV. Připojené zařízení lze zadat prostřednictvím registru Modbus 18. Otáčky ventilátoru jsou řízeny prostřednictvím připojeného zařízení. V automatickém režimu lze tedy otáčky ventilátoru řídit prostřednictvím signálu 0-10 V na základě teploty, relativní vlhkosti, CO2, kvality vzduchu (TVOC), CO nebo potenciometru řady SPV.

Přímý nebo reverzní režim?
V automatickém režimu lze zvolit přímý nebo reverzní režim. Režim vpřed znamená, že se otáčky ventilátoru zvýší, když se zvýší měřená hodnota. V reverzním režimu se otáčky ventilátoru sníží, když se měřená hodnota zvýší.

Neregulovaný výstup
Funkci přídavného, neregulovaného výstupu (115 - 230 VAC - závisí na dodávaném napětí) lze zvolit prostřednictvím registru 19 Modbus. Ve výchozím nastavení indikuje alarmy. Může také indikovat provoz motoru nebo jej lze ovládat prostřednictvím registru Modbus 15.

Tepelná ochrana motoru
Tento regulátor otáček ventilátoru může monitorovat tepelné kontakty motoru (TK nebo tepelné kontakty měří teplotu ve vinutí motoru). V případě přehřátí motoru funkce monitorování TK motor vyřadí, aby se zabránilo jeho poškození. Pokud motor není vybaven kontakty TK, deaktivujte funkci monitorování TK prostřednictvím registru Modbus 14.

Automatický restart po výpadku napájení
V případě výpadku napájení se tento regulátor automaticky resetuje. Po obnovení napájení se motor automaticky restartuje.

Pevný kryt
Kryt je vyroben z vysoce kvalitního plastu r-ABS. Tento materiál je výjimečně odolný vůči vysokým teplotám, velmi pevný a nabízí dobrou ochranu proti nárazům. Kryt lze instalovat na povrch a zajišťuje krytí IP54 proti vniknutí nečistot, prachu a vlhkosti.
