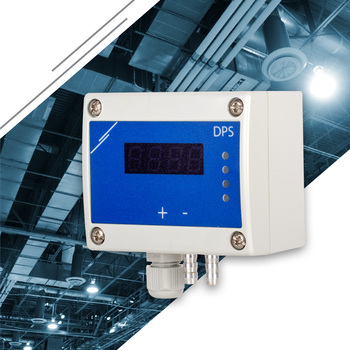

Regulátor konstantního tlaku | displej | 0 - 1000 Pa | 24 VDC


Popis výrobku

Regulátor diferenčního tlaku s displejem pro ventilátory. Typickou aplikací je regulace variabilního průtoku vzduchu neboli VAV. Napájecí napětí je 24 V DC. Provozní rozsah je 0 až 1 000 Pa. Řídí otáčky ventilátoru tak, aby udržoval konstantní diferenční tlak nebo objemový průtok vzduchu na požadované nastavené hodnotě. Regulace rychlosti proudění vzduchu je možná také v kombinaci se sadou pro připojení Pitotovy trubice: PSET-PTS-200. Požadovanou hodnotu lze nastavit prostřednictvím komunikace Modbus RTU. Výstup snímače řídí EC ventilátory, frekvenční měniče nebo regulátory otáček AC ventilátorů prostřednictvím 0-10 V. V případě potřeby lze zvolit jiný typ výstupu. Sedmisegmentový displej LED a čtyři indikátory LED poskytují jasnou vizuální indikaci stavu převodníku a kontrolovaných hodnot. Požadovanou hodnotu diferenčního tlaku a všechna další nastavení lze upravovat prostřednictvím registrů Modbus RTU.




Kód výrobku
DPSPF-1K0 -2
GTIN
0.540.100.300.165.3
Kategorie
Regulátory diferenčního tlaku s displejem pro ventilátory
Dostupné
Aktuální zásoba
9 U.
Výrobní dodací lhůta
4 Týden(y)

Doplňující specifikace a popis


Konstantní tlak, objemový průtok vzduchu nebo rychlost proudění vzduchu?
Tento regulátor diferenčního tlaku řídí EC ventilátory nebo regulátory otáček AC ventilátorů. Udržuje konstantní diferenční tlak [Pa] na nastavené hodnotě. Pracovní rozsah je 0 až 1 000 Pa. Otáčky ventilátoru je možné řídit také na základě objemového průtoku vzduchu [m³/hod] nebo rychlosti proudění vzduchu [m/s]. Pro řízení objemového průtoku vzduchu na základě K-faktoru ventilátoru použijte volitelnou připojovací sadu typu PSET-PVC-200 nebo PSET-QF-200. Tuto připojovací sadu lze použít také k regulaci diferenčního tlaku. K řízení objemového průtoku vzduchu na základě průřezu potrubí [cm²] nebo rychlosti proudění vzduchu [m/s] použijte volitelnou připojovací sadu typu PSET-PTS-200 nebo PSET-PTL-200. Požadovanou hodnotu lze nastavit prostřednictvím sběrnice Modbus RTU.

Zobrazení měřených parametrů
Sedmisegmentový LED displej zobrazuje naměřený tlak, objemový průtok nebo rychlost proudění vzduchu. Kromě toho zelená, žlutá a červená LED dioda poskytují vizuální indikaci aktuální hodnoty. Zelená LED indikuje, že úroveň tlaku je v rozmezí. Když se úroveň tlaku dostane do výstražného rozsahu, rozsvítí se žlutá LED dioda. Červená znamená: diferenční tlak mimo rozsah. LED diody mohou také vizualizovat stav objemového průtoku vzduchu nebo rychlosti proudění vzduchu. Druhá zelená LED dioda indikuje stav snímače. Aktivuje se, když je povoleno napájení a komunikace Modbus RTU.

Jak to funguje?
Tento regulátor tlaku má jeden analogový výstup. Tento výstup ovládá EC ventilátory nebo AC regulátory otáček ventilátorů na základě naměřeného diferenčního tlaku, objemového průtoku vzduchu nebo rychlosti proudění vzduchu. Otáčky ventilátoru jsou řízeny tak, aby udržovaly naměřenou hodnotu konstantní na požadované hodnotě. Požadovanou hodnotu lze nastavit prostřednictvím sběrnice Modbus RTU. Aby byl tento regulátor kompatibilní s většinou EC ventilátorů a regulátorů otáček AC ventilátorů, lze prostřednictvím Modbus RTU nastavit typ výstupu: 0-10 VDC / 0-20 mA / 0-100 % PWM. Pro přizpůsobení reakční doby ventilátoru dané aplikaci lze přes Modbus RTU nastavit faktory P a I.

Čtyřvodičové připojení
Napájecí napětí, analogový výstup a komunikaci Modbus RTU lze připojit prostřednictvím svorkovnice s pružinovými svorkami. Ty eliminují potřebu běžné údržby a zaručují spolehlivý kontakt pro plné i lanované vodiče. Napájecí napětí je 24 V DC. Zemnicí svorky napájení (V-) a výstupu (GND) jsou galvanicky odděleny. To znamená, že k připojení tohoto snímače je zapotřebí čtyřvodičový kabel. Většina napájecích zdrojů 24 VDC nabízí ochranu proti zkratu, přetížení a přepětí. Napájecí napětí 24 V DC zvyšuje bezpečnost a spolehlivost vaší instalace.

Vysoká kvalita
Kryt je vyroben z vysoce kvalitního plastu r-ABS VO (UL94). Tento materiál je tepelně odolný, velmi pevný a nabízí dobrou ochranu proti nárazům. Trysky pro připojení tlaku jsou vyrobeny z hliníku. Kryt snímače nabízí krytí IP65 proti vniknutí nečistot a vody. Tento regulátor tlaku lze namontovat na stěnu.

Udržování přetlaku na schodištích
Typickým použitím regulátorů diferenčního tlaku této řady je udržování podtlaku nebo přetlaku na schodištích nebo v čistých prostorách.
Např. vytvořením stálého přetlaku na schodišti zůstane schodiště v případě požáru bez kouře.
