Potrubní čidlo CO2 | napájení 24 V | Modbus RTU
Popis výrobku

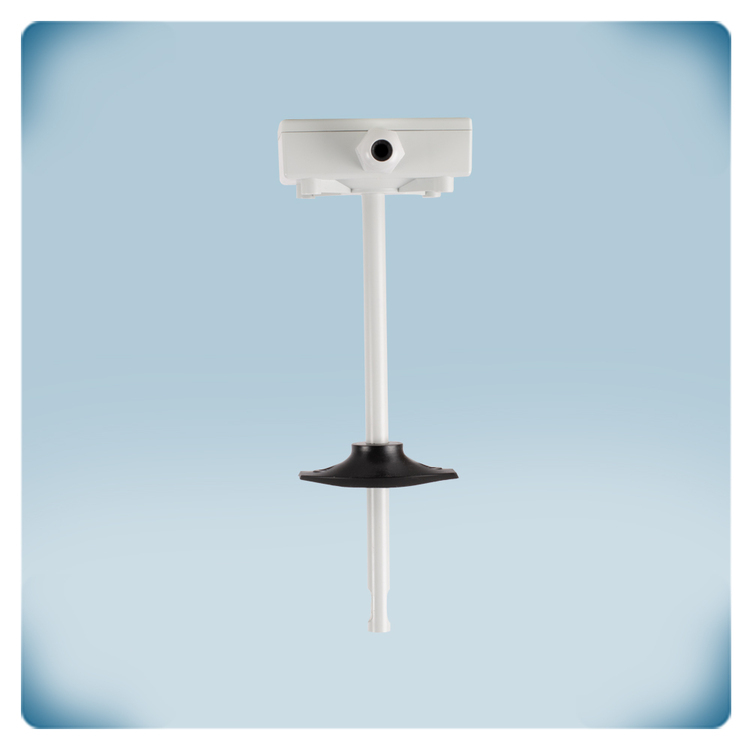

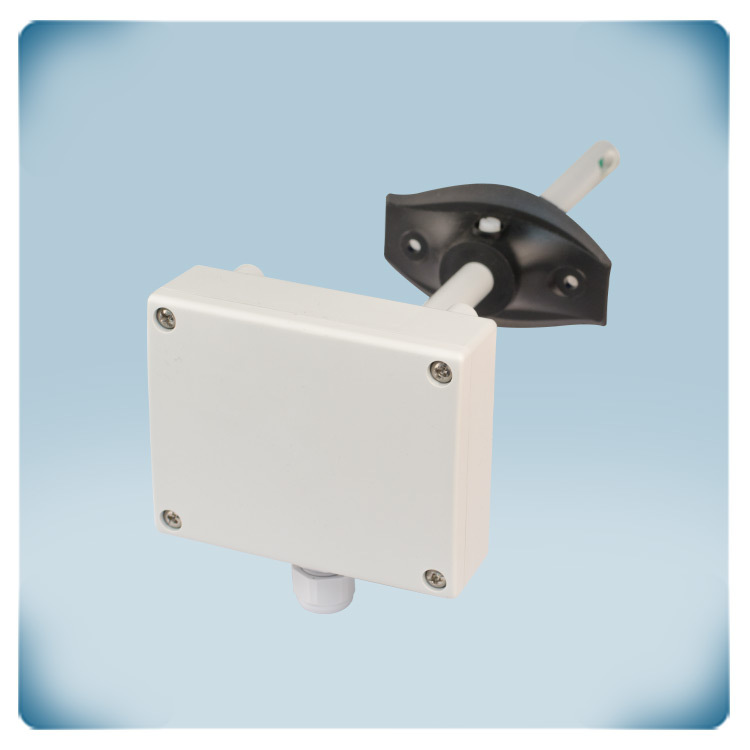

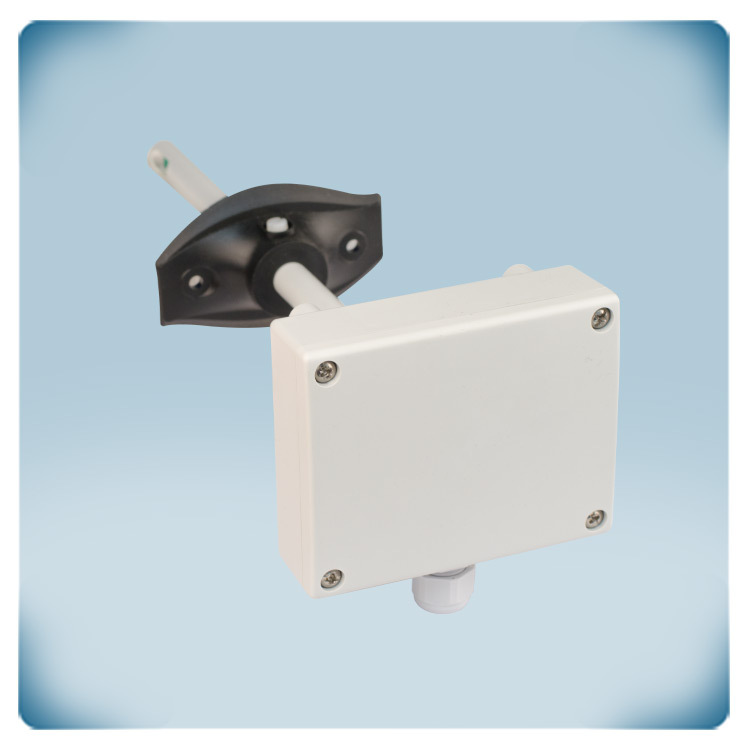

Čidlo CO2 pro vzduchotechnické potrubí. Měří teplotu, relativní vlhkost a koncentraci CO2 (oxidu uhličitého) v potrubí.
Napájecí napětí je 24 V DC nebo 24 V AC. Připojení zjednodušuje zásuvná šroubová svorkovnice.
K přenosu naměřených hodnot a k úpravě nastavení všech parametrů zařízení se používá komunikace Modbus RTU. Toto čidlo nemá analogové ani digitální výstupy.
Pro měření koncentrace CO2 je použita technologie NDIR. Pro zajištění dlouhodobé přesnosti je toto čidlo samokalibrovací. Ke kompenzaci případných vlivů nadmořské výšky se používá měření barometrického tlaku. Snímací prvek pro měření CO2 je vyměnitelný.
Dokumenty
Doplňující specifikace a popis
Optimalizováno pro vzduchotechnické potrubí
Při dýchání lidé produkují CO2, tedy oxid uhličitý. Z tohoto důvodu je koncentrace CO2 dobrým ukazatelem obsazenosti a aktivity v prostoru. Čidla CO2 se v mnoha aplikacích používají jako indikátor potřeby větrání. Toto HVAC čidlo měří teplotu, relativní vlhkost a hladinu CO2 ve vzduchotechnických potrubích. Na základě teploty a vlhkosti je dopočítáván rosný bod. Čidlo funguje nejlépe, pokud je instalováno v přímé části vzduchovodu. Vyhněte se instalaci v zónách s turbulentním prouděním vzduchu, například v blízkosti filtrů, ventilátorů nebo chladicích cívek. Čidlo musí být správně nasměrováno podle směru proudění vzduchu. Podrobnější informace naleznete v montážním návodu.
Při dýchání lidé produkují CO2, tedy oxid uhličitý. Z tohoto důvodu je koncentrace CO2 dobrým ukazatelem obsazenosti a aktivity v prostoru. Čidla CO2 se v mnoha aplikacích používají jako indikátor potřeby větrání. Toto HVAC čidlo měří teplotu, relativní vlhkost a hladinu CO2 ve vzduchotechnických potrubích. Na základě teploty a vlhkosti je dopočítáván rosný bod. Čidlo funguje nejlépe, pokud je instalováno v přímé části vzduchovodu. Vyhněte se instalaci v zónách s turbulentním prouděním vzduchu, například v blízkosti filtrů, ventilátorů nebo chladicích cívek. Čidlo musí být správně nasměrováno podle směru proudění vzduchu. Podrobnější informace naleznete v montážním návodu.
Fotoakustická snímací technologie NDIR
Na rozdíl od transmisivních NDIR čidel měří fotoakustické NDIR čidlo energii pohlcenou molekulami CO2. Když je infračervený zářič pulzován, molekuly CO2 pravidelně absorbují infračervené světlo. To způsobuje zvýšené molekulární vibrace, které vyvolávají tlakové vlny v měřicí komoře. Čím vyšší je koncentrace CO2, tím více světla se absorbuje a tím větší je amplituda akustické vlny. Mikrofon uvnitř plynové komory tento jev detekuje a na základě toho se vypočítá koncentrace CO2. Fotoakustická NDIR technologie umožňuje výrazně miniaturizovat měřicí komoru. Navíc, díky tomu, že zvukové vlny jsou všesměrové, není potřeba přesné polohování zářiče a mikrofonu. Tato čidla jsou tak obvykle mechanicky i tepelně odolnější.
Jednoduchá instalace
Toto čidlo vyžaduje napájecí napětí 24 V AC nebo 24 V DC. Pro čtení naměřených hodnot a změnu nastavení je rovněž nutná komunikace přes Modbus RTU. Napájení i Modbus RTU komunikace jsou připojeny prostřednictvím odpojitelné šroubové svorkovnice. Tato svorkovnice usnadňuje instalaci – kabel lze zapojit na snadno přístupném místě a poté jednoduše připojit konektor do čidla.
Čidlo lze napájet jak střídavým (24 V AC), tak stejnosměrným napětím (24 V DC). Společnost Sentera doporučuje použít 24 V DC, protože většina zdrojů s tímto napětím nabízí ochranu proti zkratu, přetížení a přepětí. Napájení 24 V DC zvyšuje bezpečnost a spolehlivost celé instalace.
Bez analogových výstupů – pouze Modbus RTU komunikace
Toto čidlo neobsahuje analogové výstupy, což zjednodušuje použití a snižuje náklady. Všechny naměřené hodnoty jsou dostupné prostřednictvím vstupních (input) registrů Modbus. Čtení hodnot je možné přes SenteraWeb – naši online HVAC platformu, přes software 3SModbus, systém BMS nebo jiné zařízení s funkcí Modbus master. Modbus má mnoho výhod – nejdůležitější jsou menší citlivost na rušení oproti analogovým signálům a možnost použití delších kabelů. Délka kabelu může dosahovat až 1 000 metrů.
Jednoduché použití
Toto čidlo vyžaduje minimální konfiguraci a je téměř okamžitě připravené k použití po instalaci. Parametry jako teplota a relativní vlhkost mohou být závislé na oblasti a ročním období – během instalace se proto obvykle doladí na správné hodnoty. Ostatní výchozí nastavení jsou vhodná pro většinu aplikací, ale lze je v případě potřeby upravit pomocí příslušných registrů Modbus.
Samokalibrace pro kompenzaci driftu čidla
Algoritmus samokalibrace ABC (Automatic Baseline Correction) je ve výchozím nastavení aktivní. Tento algoritmus je určen pro aplikace, kde koncentrace CO2 klesne alespoň jednou týdně (na 15 minut) na venkovní úroveň (400 ppm), což bývá běžné během období, kdy místnost není obsazená. Čidlo dosáhne své provozní přesnosti po 25 hodinách nepřetržitého provozu za podmínky, že bylo vystaveno referenčnímu okolnímu vzduchu s koncentrací CO2 400 ± 10 ppm.
Vzduchotechnické potrubí

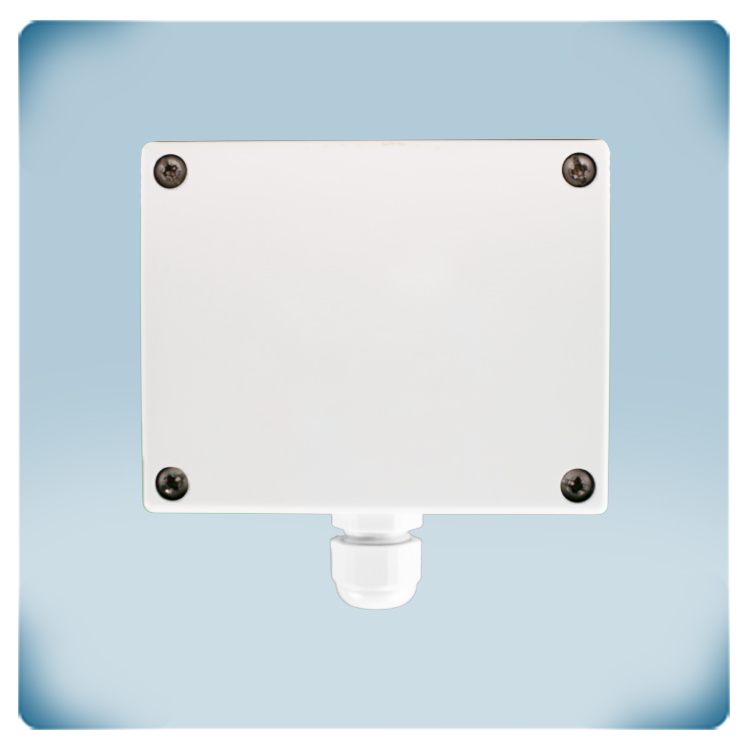

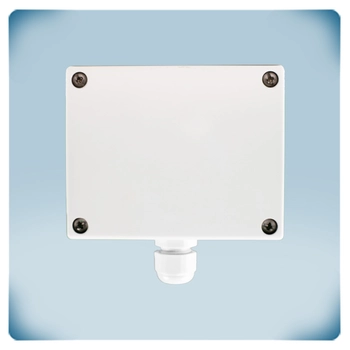

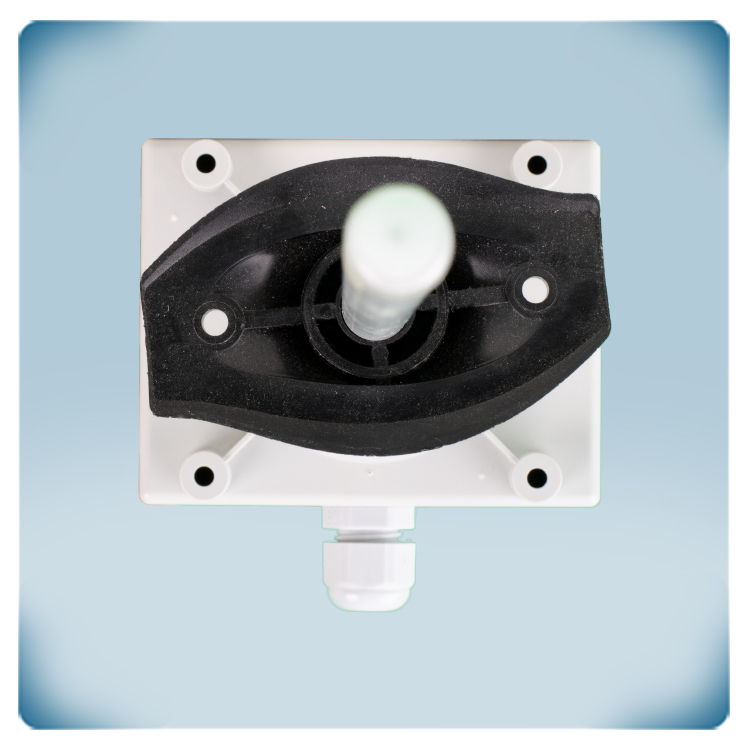

Kryt je optimalizován pro měření CO2 ve vzduchovodech a poskytuje krytí IP54 proti vniknutí prachu a vlhkosti. Snímací prvek je integrován v sondě čidla, která má otvor zajišťující přímý kontakt mezi proudícím vzduchem a čidlem. Samotná sonda má krytí IP20.
