Duální tlakový snímač s displejem | 0-1000 Pa | 24 VAC-VDC

Kód výrobku DPD-G-1K0
GTIN 0.540.100.300.138.7
Číslo Intrastatu 90.26.20.20
Kategorie Diferenční tlakové snímače s duálním vstupem a displejem
Aktuální zásoba 3 U.
Výrobní dodací lhůta 4 Týden(y)

Popis výrobku

Tlakové snímače DPD mají dva vstupy pro měření diferenčního tlaku nebo objemového průtoku vzduchu. Připojením externí sady pro připojení Pitotovy trubice je možné odečítat rychlost proudění vzduchu: PSET-PTS-200. Měření vizualizuje 7segmentový LED displej. Naměřené hodnoty jsou přenášeny prostřednictvím dvou analogových výstupů a sběrnice Modbus RTU. Typy výstupů jsou volitelné: 0-10 VDC / 0-20 mA / 0-100 % PWM. Všechny parametry lze nastavit prostřednictvím sběrnice Modbus RTU. Typickou aplikací je sledování objemového průtoku přiváděného a odváděného vzduchu ve větracím systému nebo vzduchotechnické jednotce. Napájecí napětí je 24 VAC nebo VDC. Lze jej použít v rozsahu 0 až 1 000 Pa.

Doplňující specifikace a popis


Diferenční tlak, objemový průtok vzduchu nebo rychlost proudění vzduchu?
Tento snímač měří diferenční tlak [Pa] na dvou různých místech současně. Na základě měření lze vypočítat objemový průtok vzduchu [m³/hod] nebo rychlost proudění vzduchu [m/s]. Pro výpočet objemového průtoku vzduchu na základě K-faktoru ventilátoru použijte volitelnou připojovací sadu typu PSET-PVC-200 nebo PSET-QF-200. Tuto připojovací sadu lze použít také k měření diferenčního tlaku. Pro výpočet objemového průtoku vzduchu na základě průřezu potrubí [cm²] nebo rychlosti proudění vzduchu [m/s] použijte volitelnou připojovací sadu typu PSET-PTS-200 nebo PSET-PTL-200.

LED displej
Naměřené hodnoty jsou přenášeny prostřednictvím analogových výstupů a komunikace Modbus RTU. Obě hodnoty se střídavě zobrazují na 7segmentovém LED displeji. Zobrazení lze přes Modbus RTU vypnout.

Jak to funguje?
Tento snímač má dva analogové výstupy. Každý výstup přenáší proporcionálně měřený diferenční tlak, objemový průtok vzduchu nebo rychlost proudění vzduchu. Výchozí rozsah tohoto snímače je 0 až 1 000 Pa. Ve výchozím nastavení každý výstup přenáší 0 V při 0 Pa a 10 V při 1 000 Pa. Tento rozsah, typy výstupů a všechna další nastavení lze upravit prostřednictvím sběrnice Modbus RTU.

Rekuperační jednotka
Tento snímač měří objemový průtok vzduchu na dvou různých místech současně. Lze jej použít ke sledování objemu přiváděného a odváděného vzduchu ve větracích systémech nebo rekuperačních jednotkách (HRU). Tento snímač lze připojit k internetu prostřednictvím internetové brány Sentera. Díky tomu je možné zaznamenávat data nebo upravovat nastavení na dálku.

Snadné připojení

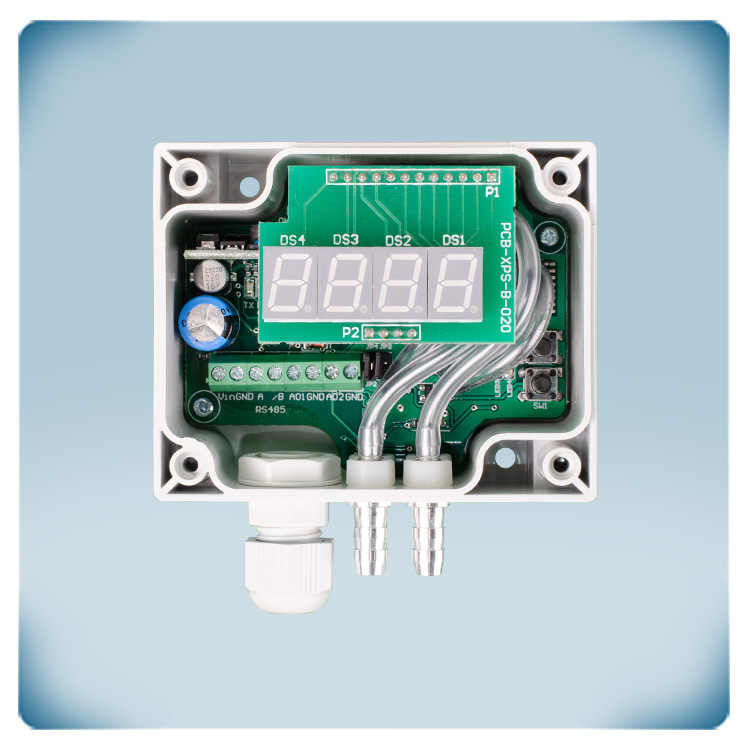

Napájecí napětí, oba výstupy a komunikaci Modbus RTU lze připojit pomocí svorkovnice. Tento snímač lze napájet 24 V DC nebo 24 V AC. Je určen pro třívodičové připojení. Zem výstupu (GND) je vnitřně spojena se zemí napájecího napětí (V-). Dbejte na to, abyste tuto společnou zem nepřipojovali k jiným zařízením, která jsou napájena stejnosměrným napětím.

Vysoká kvalita

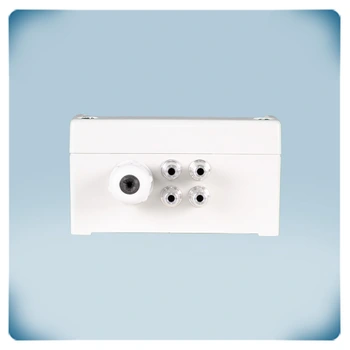

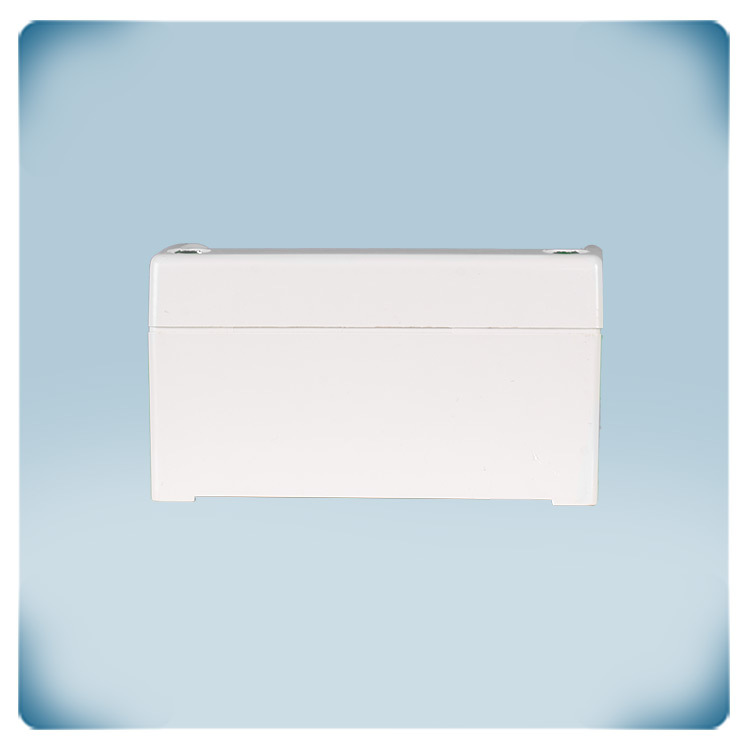

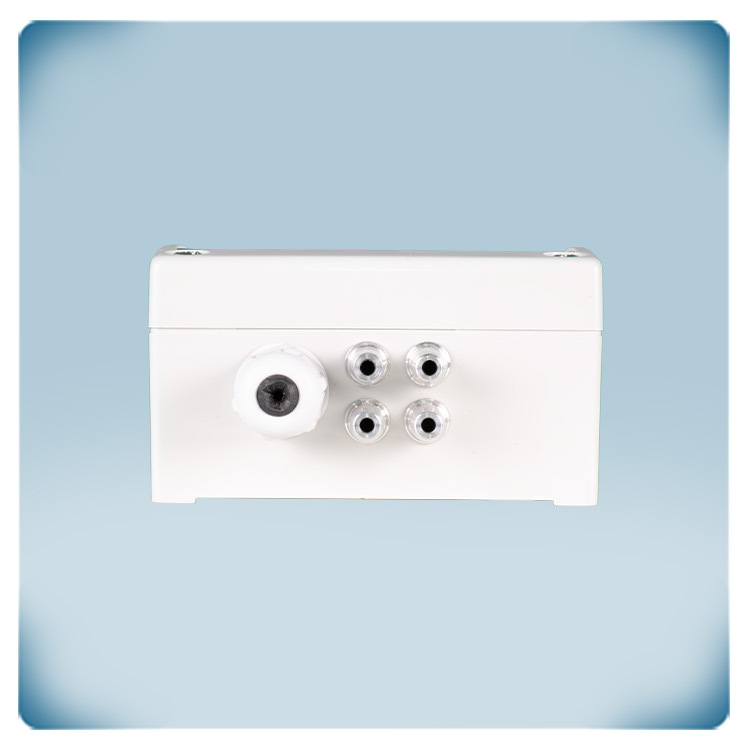

Kryt je vyroben z vysoce kvalitního plastu r-ABS VO (UL94). Tento materiál je tepelně odolný, velmi pevný a nabízí dobrou ochranu proti nárazům. Trysky pro připojení tlaku jsou vyrobeny z hliníku. Kryt snímače nabízí krytí IP65 proti vniknutí nečistot a vody. Tento snímač lze instalovat na stěnu.
