Řízení CO2 | montáž na stěnu | vizuální signalizace, 24 VDC-PoM

K tomuto produktu zatím nikdo nekomentoval, buďte první (viz níže), vážíme si vašeho názoru!
Kód výrobku RCMFH-2R
GTIN 0.540.100.301.096.9
Číslo Intrastatu 90.32.89.00
Kategorie Blížící se ukončení
Aktuální zásoba 25 U.
Výrobní dodací lhůta 4 Týden(y)

Popis výrobku

Regulátor pokojové teploty, vlhkosti a CO2 s jedním výstupem. Napájecí napětí je 24 VDC. Měří teplotu, relativní vlhkost, CO2 (oxid uhličitý) a okolní světlo. Typické použití je v komerčním a obytném prostředí. Algoritmus senzoru řídí jediný analogový výstup na základě naměřených hodnot. Tento jediný výstup lze použít k přímému řízení EC ventilátoru, AC regulátoru otáček ventilátoru nebo pohonu klapky. Lze zvolit typ výstupu: 0-10 VDC / 0-20 mA / 0-100 % PWM. Všechna měření a výstupní hodnoty jsou dostupné prostřednictvím sběrnice Modbus RTU. Napájení lze připojit přes svorkovnice nebo přes konektor RJ45. Snímací prvek CO2 je vyměnitelný. V mnoha aplikacích lze čidlo okolního osvětlení použít k řízení ventilačního systému v závislosti na obsazenosti místnosti. Veškerá nastavení lze upravovat prostřednictvím sběrnice Modbus RTU. Nastavitelná je také intenzita světla LED diod pro indikaci stavu.

Doplňující specifikace a popis


Snímací technologie NDIR a indikátory LED
Lidé při dýchání produkují CO2 nebo oxid uhličitý. Proto je koncentrace CO2 dobrým ukazatelem obsazenosti a úrovně aktivity v konkrétním prostoru. V mnoha aplikacích se čidla CO2 používají jako indikátor požadavků na větrání. Tento čidlo přehledně a jasně zobrazuje hladiny CO2 prostřednictvím zelené, žluté a červené LED diody. Zelená LED indikuje, že hladina CO2 je v rozmezí - je zajištěn dostatečný přívod čerstvého vzduchu. Když se hladina CO2 dostane do výstražného rozsahu, rozsvítí se žlutá LED dioda. Červená barva znamená: CO2 mimo rozsah nebo nedostatečný přívod čerstvého vzduchu. Naměřené hodnoty teploty, relativní vlhkosti, CO2 a úrovně okolního osvětlení jsou k dispozici prostřednictvím sběrnice Modbus RTU. K měření hladiny CO2 se používá technologie NDIR neboli nedisperzní infračervené světlo. Tato technologie se vyznačuje nízkými náklady na životní cyklus a přesným a dlouhodobě stabilním provozem.

Jak řídit přívod čerstvého vzduchu?
Výstup tohoto snímače může ovládat EC ventilátor, AC regulátor otáček ventilátoru nebo pohon klapky. Výstupní hodnota se mění úměrně v závislosti na naměřené teplotě, vlhkosti a koncentraci CO2. Pokud je potřeba více čerstvého vzduchu, čidlo zvýší otáčky ventilátoru nebo otevře klapku.

Čtyřvodičové připojení

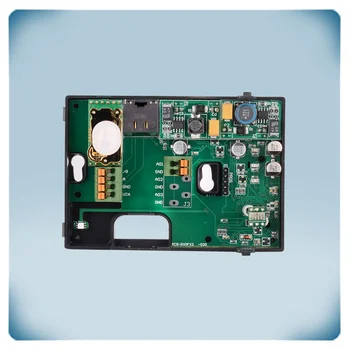

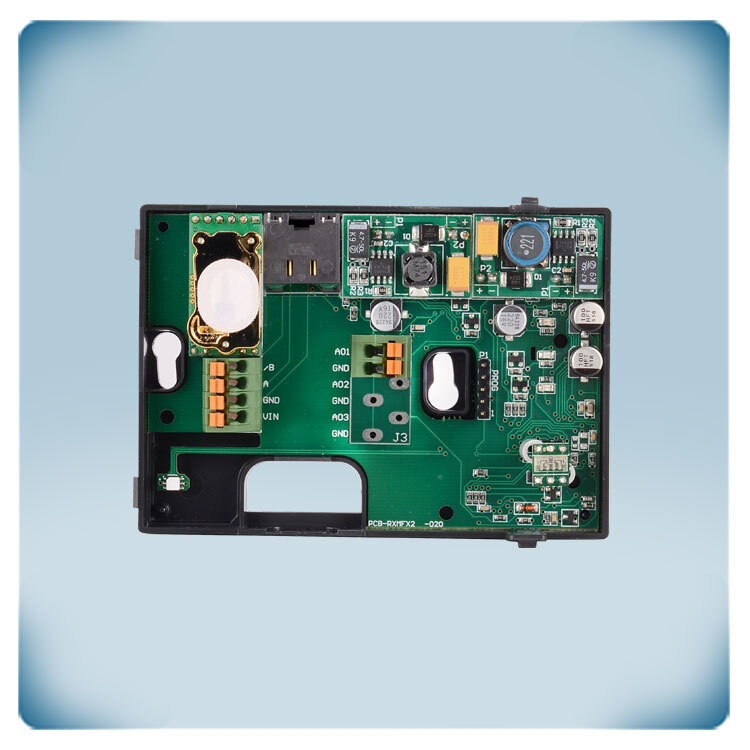

Toto čidlo nabízí možnost volby připojení přes svorkovnice s pružinovými svorkami nebo přes konektor RJ45. Napájecí napětí a komunikaci Modbus RTU lze připojit přes konektor RJ45. Přes svorkovnice je možné připojit výstupy, komunikaci Modbus RTU a napájecí napětí. Nikdy nepřipojujte napájecí napětí přes konektor RJ45 a svorkovnice současně! Napájecí napětí je 24 V DC. Zemnicí svorky napájecího zdroje (V-) a výstupu (GND) nejsou interně propojeny. To znamená, že k připojení tohoto čidla je zapotřebí čtyřvodičový kabel. Většina napájecích zdrojů 24 V DC nabízí ochranu proti zkratu, přetížení a přepětí. Napájecí napětí 24 V DC zvyšuje bezpečnost a spolehlivost vaší instalace.

Snadné použití!
Toto čidlo nevyžaduje žádnou konfiguraci. Po instalaci je připraveno k použití. Pro většinu aplikací postačí výchozí nastavení. V případě potřeby lze nastavení upravit prostřednictvím protokolu Modbus RTU. Například lze zvolit jiný typ výstupu, aby byl kompatibilní s jinými zařízeními: 0-10 VDC / 0-20 mA / 0-100 % PWM / Modbus RTU. Nastavitelná je také intenzita světla LED diod pro indikaci stavu. Mapa registrů Modbus poskytuje úplný přehled všech nastavitelných parametrů.

Samokalibrace pro vyrovnání odchylky čidla
Algoritmus autokalibrace ABC logic je ve výchozím nastavení povolen. Tento algoritmus je určen k použití v aplikacích, kde koncentrace CO2 klesne na hodnoty mimo okolní podmínky (400 ppm) alespoň jednou (15 minut) za 7 dní, což se obvykle vyskytuje v době neobsazenosti. Snímač dosáhne provozní přesnosti po 25 hodinách nepřetržitého provozu za stavu, kdy byl vystaven okolním referenčním úrovním vzduchu 400 ppm ± 10 ppm CO2.

Montáž na stěnu

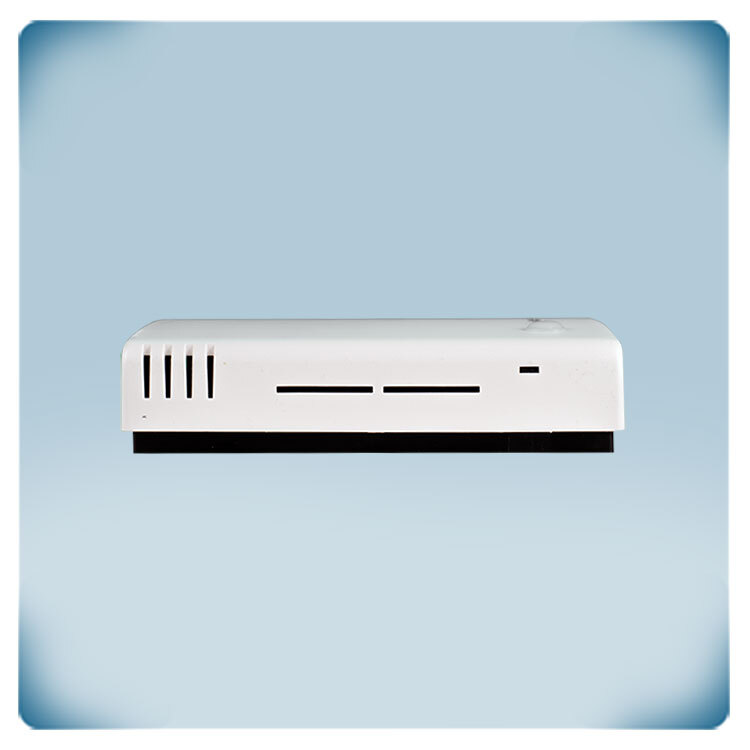

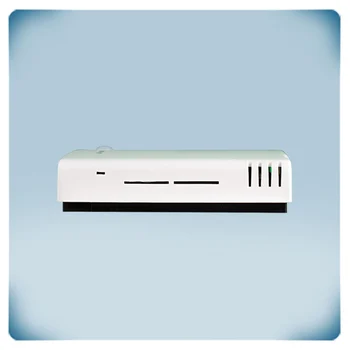

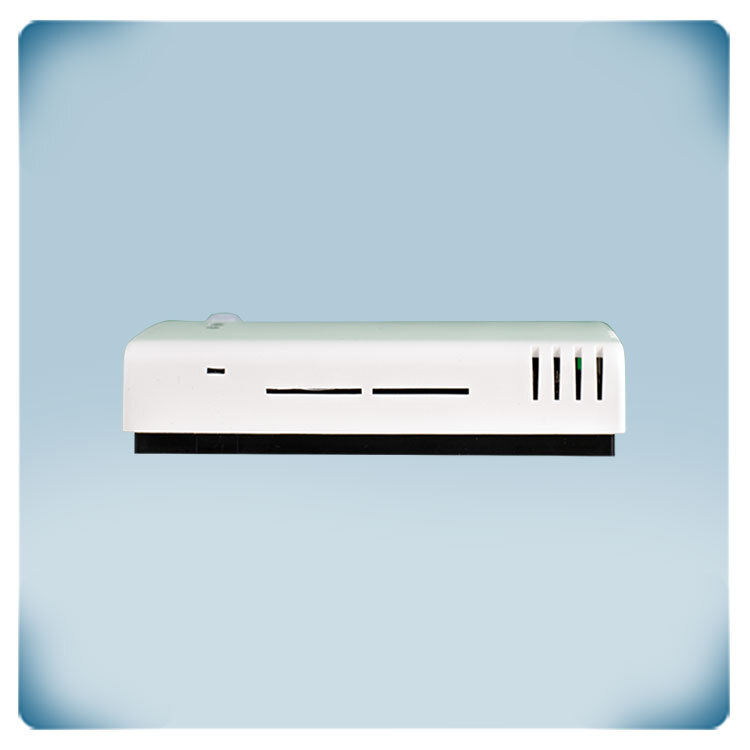

Kryt nabízí krytí IP30 proti vniknutí prachu a vlhkosti. Lze jej namontovat na stěnu v interiéru. Pro zajištění optimálního výkonu by měl být chráněn před přímým slunečním světlem.
